4-25 TNC 425/TNC 415 B/TNC 407
4 Programmieren

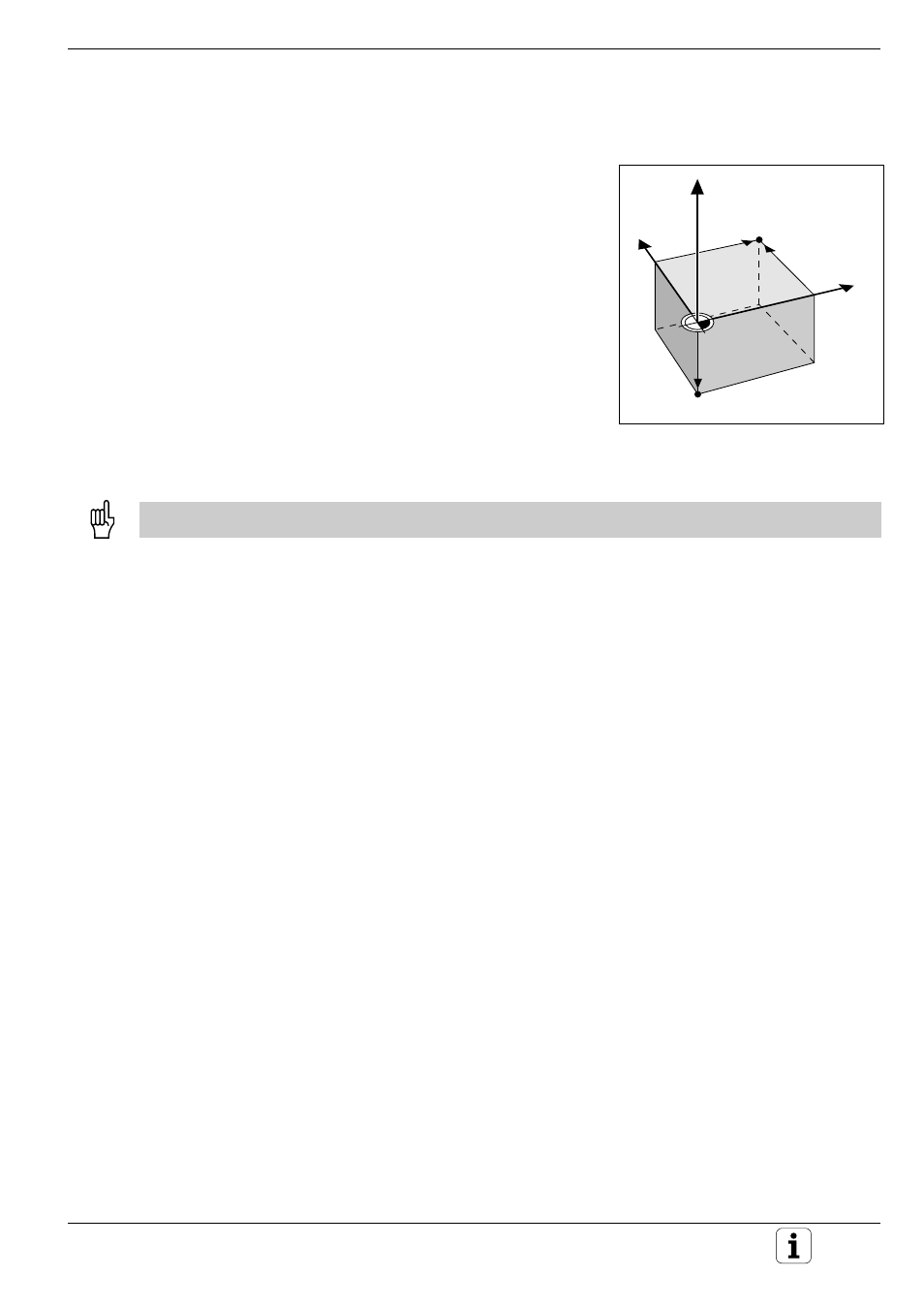

Abb. 4.19: MIN- und MAX-Punkt
definieren das Rohteil
Y
X
Z
MAX
MIN
4.6 Programm-Eröffnung
Rohteil definieren – BLK FORM
Für die grafischen Darstellungen der TNC wird ein quaderförmiges
unbearbeitetes Werkstück definiert. Seine Seiten sind maximal
30.000 mm lang und liegen parallel zu den Achsen X, Y und Z.
Der Dialog zur Rohteil-Definition steht bei jeder Programm-Eröffnung
automatisch zur Verfügung.
Zusätzlich kann er mit dem Softkey BLK FORM aufgerufen werden.
Das Verhältnis der Seitenlängen muß kleiner als 200:1 sein.
MIN- und MAX-Punkt
Das Rohteil wird durch zwei seiner Eckpunkte festgelegt:
• MIN-Punkt - jeweils die kleinste X-, Y- und Z-Koordinate des Quaders;
Eingabe als Absolutwerte
• MAX- Punkt - jeweils die größte X-, Y- und Z-Koordinate des Quaders;
Eingabe als Absolut- oder Inkrementalwerte
