8-41
8
Zyklen
TNC 407/ TNC 415 B/ TNC 425

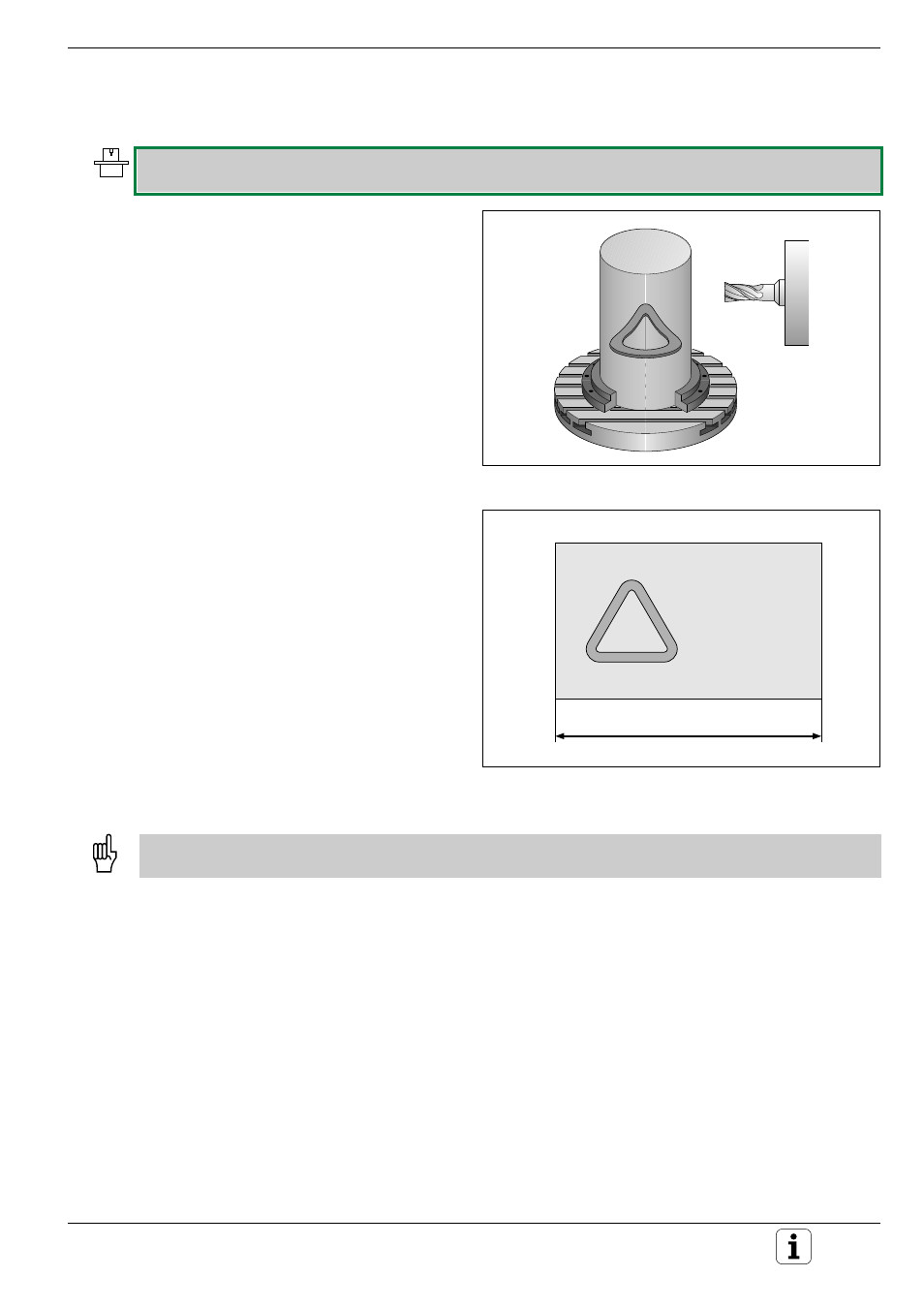

Abb. 8.43: Abwicklung des Zylinder-Mantels:
L = Zylinder-Durchmesser • 3,14
Abb. 8.42: Kontur auf einem Zylinder-Mantel
ZYLINDER-MANTEL (Zyklus 27)
Maschine und TNC müssen vom Hersteller vorbereitet sein, wenn Zyklus 27 verwendet werden soll.
Zyklus-Ablauf
Mit diesem Zyklus läßt sich eine auf der Abwick-
lung definierte Kontur auf den Mantel eines
Zylinders übertragen.
Die Kontur wird in einem Unterprogramm beschrie-
ben, das über Zyklus 14 (KONTUR) festgelegt ist.
Das Unterprogramm enthält Koordinaten in einer
Winkelachse (z.B. C-Achse) und der Achse,
die dazu parallel verläuft (z.B. Z-Achse).
Als Bahnfunktionen stehen L, CHF, CR, RND
zur Verfügung.
Die Angaben in der Winkelachse können wahl-
weise in Grad oder in mm (inch) eingegeben
werden (wird bei der Zyklus-Definition festgelegt).
Zyklus 27 ZYLINDER-MANTEL sollte nicht für geschlossene Konturen verwendet werden. Bei geschlossenen
Konturen dürfen Konturbeginn und -ende nicht an einem Eckpunkt zusammenfallen.
L
