Programmieren mit Q-Parametern
Q
7.2 Konturen durch mathematische Funktionen beschreiben

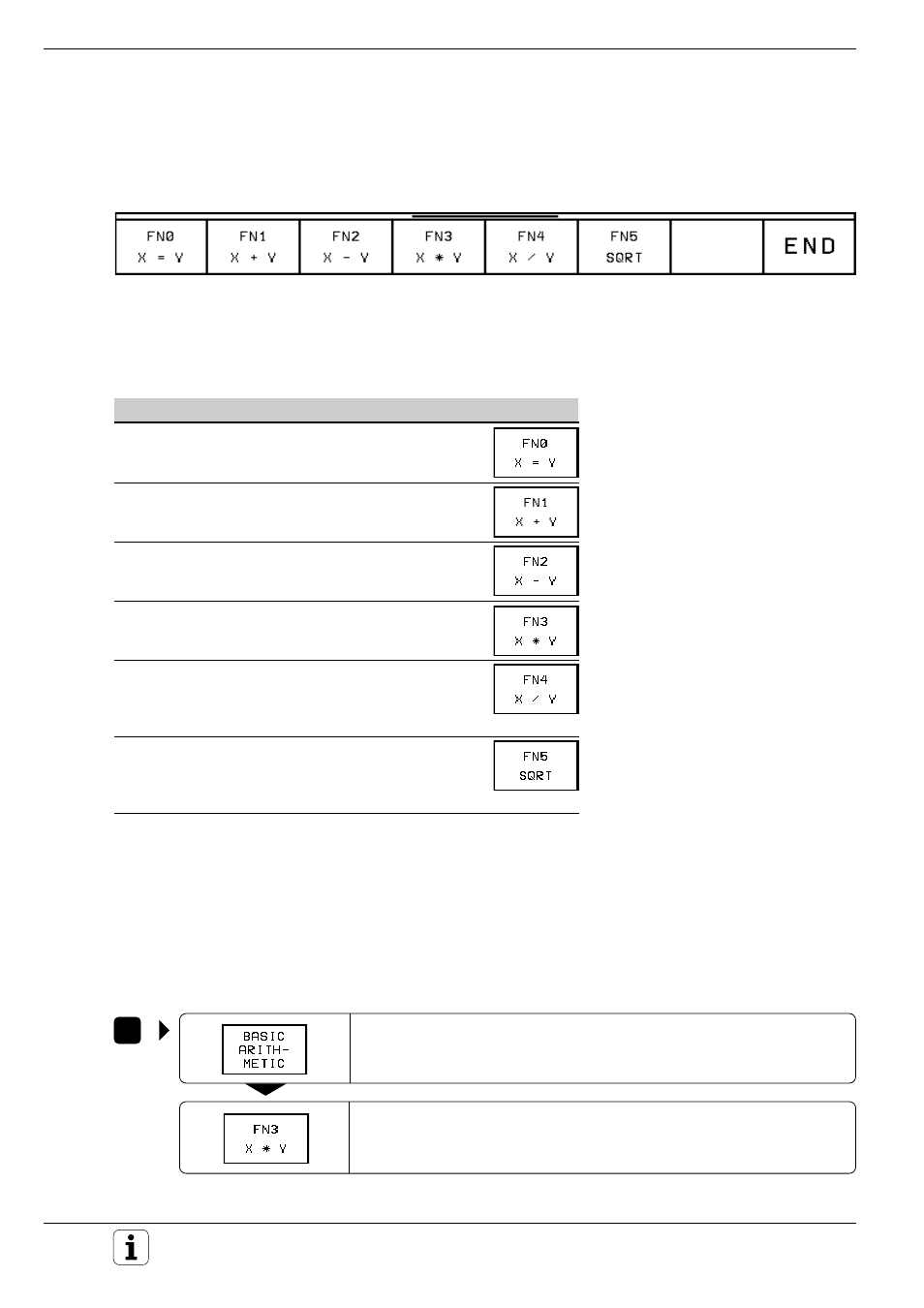

Nach Anwählen der mathematischen Grundfunktionen steht folgende
Softkey-Leiste zur Verfügung:
Funktions-Übersicht
Die mathematischen Funktionen weisen einem Q-Parameter das
Ergebnis einer der folgenden Berechnungen zu:
Softkey
FN0: ZUWEISUNG
z.B. FN0: Q5 = +60
Wert direkt zuweisen
FN1: ADDITION
z.B. FN1: Q1 = –Q2 + –5
Summe aus zwei Werten bilden und zuweisen
FN2: SUBTRAKTION
z.B. FN2: Q1 = +10 – +5
Differenz aus zwei Werten bilden und zuweisen
FN3: MULTIPLIKATION
z.B. FN3: Q2 = +3 ❊ +3
Produkt aus zwei Werten bilden und zuweisen
FN4: DIVISION
z.B. FN4: Q4 = +8 DIV +Q2
Quotient aus zwei Werten bilden und zuweisen
Verboten: Division durch 0!
FN5: WURZEL
z.B. FN5: Q20 = SQRT 4
Wurzel aus einer Zahl ziehen und zuweisen
Verboten: Wurzel aus negativem Wert!
Die TNC rechnet dabei jeweils mit
• zwei Zahlen
• zwei Q-Parametern
• einer Zahl und einem Q-Parameter
Diese werden in der Übersicht vereinfacht als Werte bezeichnet.
Die Q-Parameter und Zahlenwerte in den Gleichungen können beliebig
mit Vorzeichen versehen werden.
Rechen-Funktion anwählen
Mathematische Grundfunktionen wählen
z.B. FN3: Multiplikation wählen
