TNC 425/TNC 415 B/TNC 407
1-24
1
Einführung

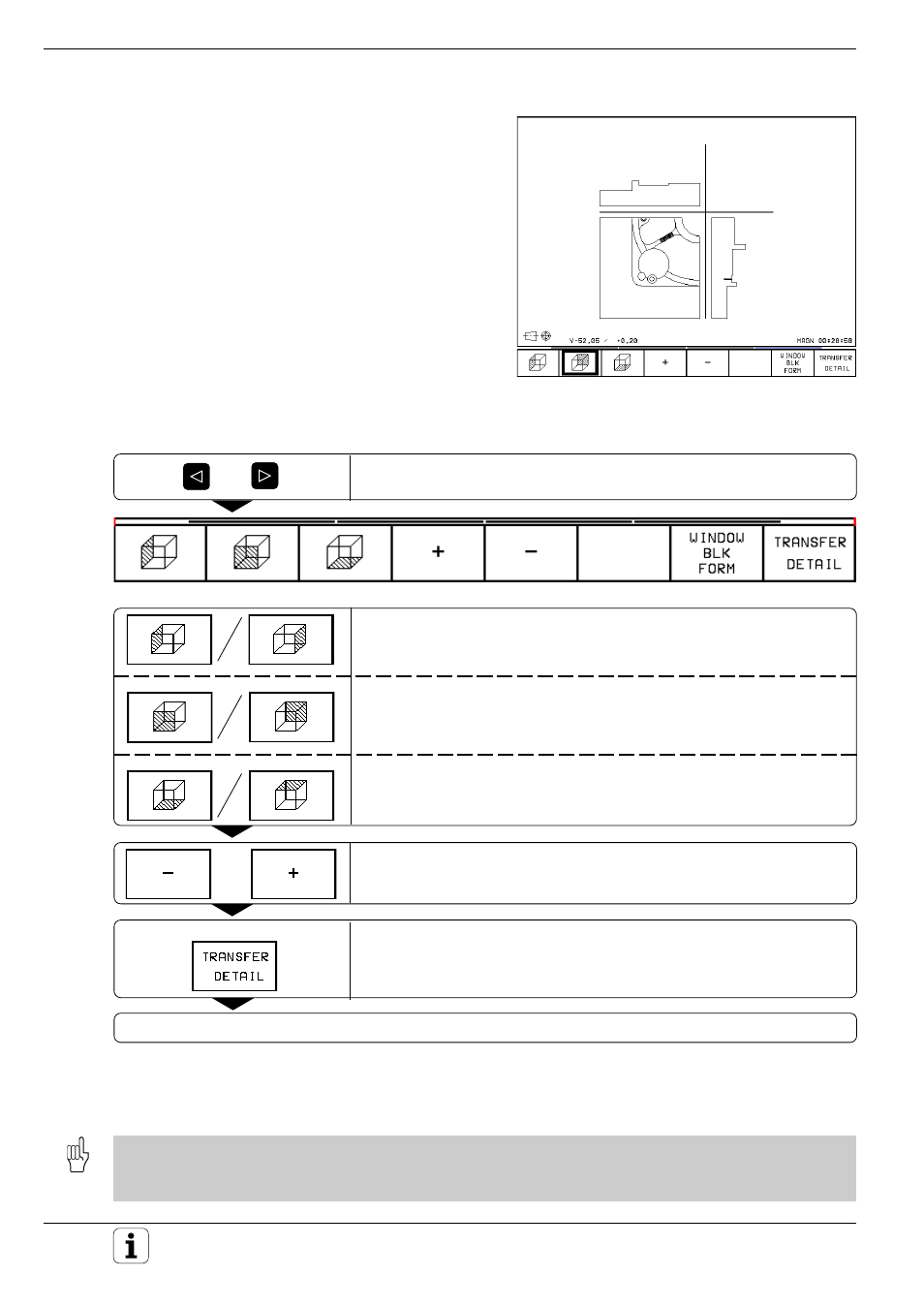

Abb. 1.30: Ausschnitts-Vergrößerung, z.B. bei einer Darstel-
lung in 3 Ebenen
oder
falls gewünscht
oder
Ausschnitts-Vergrößerung
Die Funktionen zur Ausschnitts-Vergrößerung
stehen in der Betriebsart PROGRAMM-TEST für
die
• Darstellung in 3 Ebenen und die
• 3D-Darstellung
zur Verfügung, wenn die grafische Simulation
gestoppt ist. Eine Ausschnitts-Vergrößerung ist
immer in allen Darstellungsarten wirksam.
Ausschnitts-Vergrößerung anwählen
Softkey-Leiste umschalten
Linke/rechte Werkstückseite anwählen
Vordere/hintere Werkstückseite anwählen
Obere/untere Werkstückseite anwählen
Schnittfläche zum Verkleinern oder Vergrößern des Rohteils
verschieben
Ausschnitt übernehmen
Programm-Test oder Programmlauf neu starten
Bei einer vergrößerten Abbildung blendet die TNC unten am Bildschirm
MAGN ein. Wird der Ausschnitt nicht mit TRANSFER DETAIL vergrößert,
kann ein PROGRAMM-TEST am aufgeschnittenen Werkstück dargestellt
werden.
Kann das Rohteil nicht weiter verkleinert bzw. vergrößert werden, blendet die TNC eine entsprechende Fehler-
meldung ins Grafik-Fenster ein. Die Fehlermeldung erlischt, indem das Rohteil wieder vergrößert bzw. verkleinert
wird.
