MOD-Funktionen
TNC 425/ TNC 415 B/ TNC 407

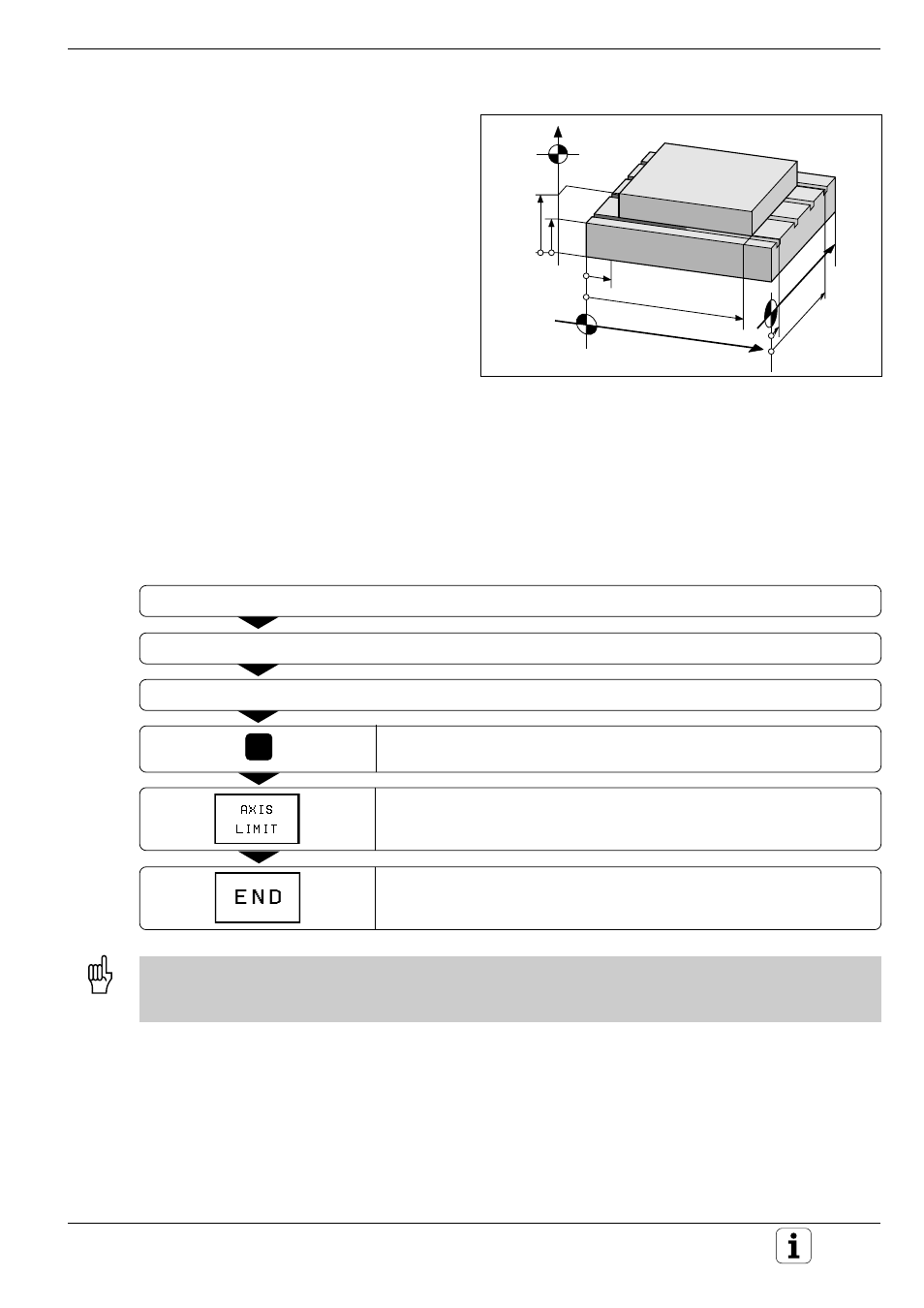

Abb. 11.7: Verfahrbereichs-Begrenzungen am Werkstück
MOD
11.11 Verfahrbereichs-Begrenzungen
eingeben, Nullpunkt-Anzeige
Innerhalb des maximalen Verfahrbereichs kann
der tatsächlich nutzbare Verfahrweg für die
Koordinatenachsen zusätzlich eingeschränkt
werden.
Anwendungsbeispiel:
Teilapparat gegen Kollisionen sichern
Der maximale Verfahrbereich ist durch Software-
Endschalter begrenzt.
Der tatsächlich nutzbare Verfahrweg wird mit der
MOD-Funktion AXIS LIMIT eingeschränkt.
Dabei werden die Maximalwerte in positiver und
negativer Richtung der Achsen bezogen auf den
Maschinen-Nullpunkt eingegeben.
Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen verfah-
ren werden sollen, wird der maximale Verfahrweg der TNC
(+/- 99999 mm) als AXIS LIMIT eingegeben.
Maximalen Verfahrbereich ermitteln und eingeben
POSITIONS-ANZEIGE REF anwählen
Gewünschte positive und negative End-Positionen der X-, Y- und Z-Achse anfahren
Werte mit Vorzeichen notieren
MOD-Funktionen anwählen
Notierte Werte für die Achsen als BEGRENZUNGEN eingeben
MOD-Funktion verlassen
• Werkzeug-Radius-Korrekturen werden bei Verfahrbereichs-Begrenzungen nicht berücksichtigt.
• Verfahrbereichs-Begrenzungen und Software-Endschalter werden berücksichtigt, nachdem
die Referenz-Punkte überfahren sind.
Nullpunkt-Anzeige
Die im Bildschirm links unten angezeigten Werte sind die manuell
gesetzten Bezugspunkte bezogen auf den Maschinen-Nullpunkt. Sie
können im Bildschirm-Menü nicht verändert werden.
