TNC 425/TNC 415 B/TNC 407
Bahnbewegungen – Freie Konturprogrammierung FK
5
Werkzeug-Bewegungen programmieren
2
z.B.
1
8
z.B.
2
END
0
+/

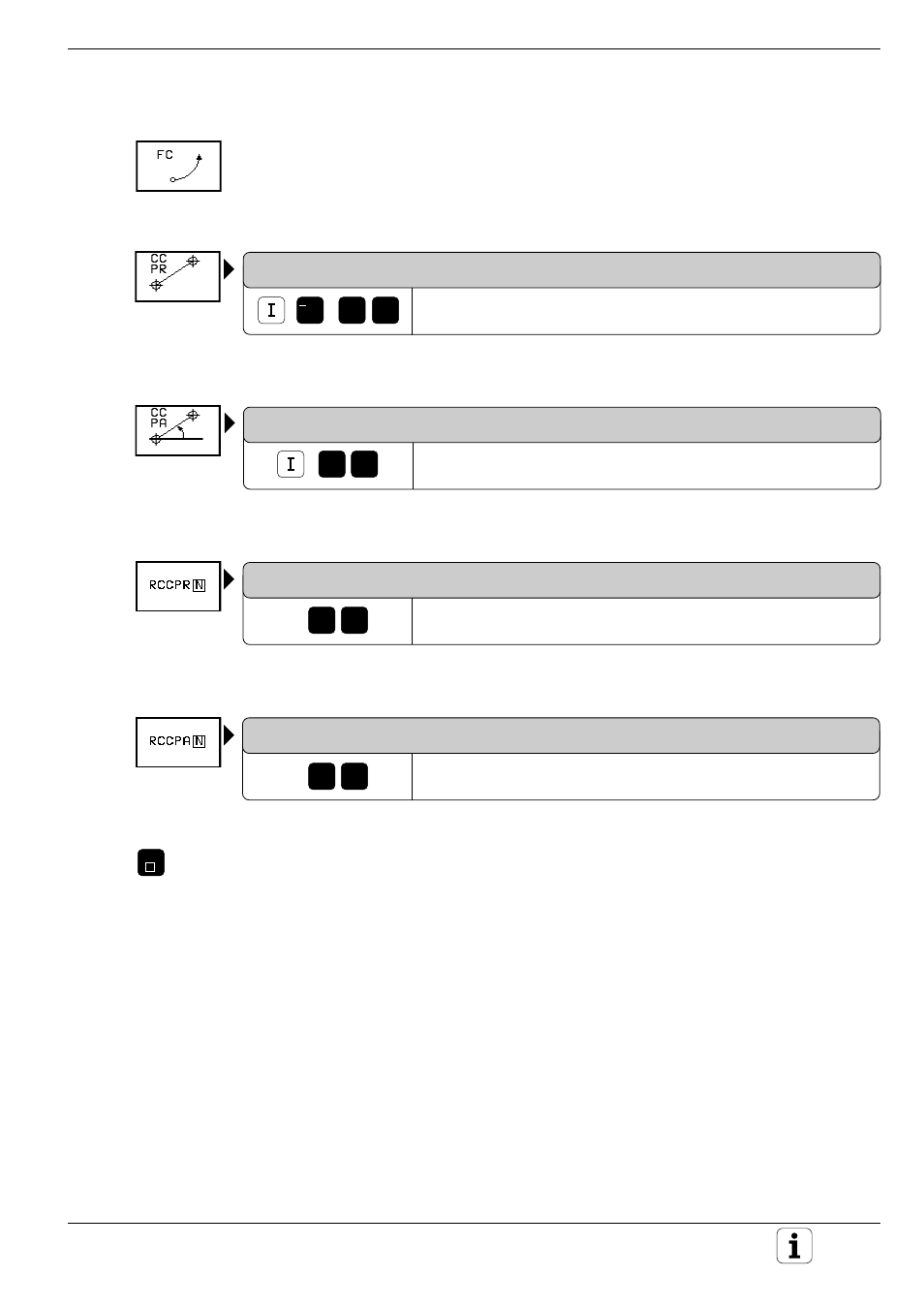

Dialog-Eröffnung für CC:
CC soll für Kreisbahn ohne tangentialen Anschluß gelten
Polarkoordinaten-Radius für CC inkremental eingeben:
KREISMITTELPUNKT POLAR-RADIUS?
Verkürzung des Polarkoordinaten-Radius eingeben, IPR = –20 mm
Polarkoordinaten-Winkel für CC inkremental eingeben:
KREISMITTELPUNKT POLAR-WINKEL?
Änderung des Polarkoordinaten-Winkels eingeben, IPA = 33°
Bezug für PR eingeben:
IPR-BEZUG = SATZ?
Nummer des Satzes eingeben, in dem das Element E1
programmiert ist, z.B. 18
Bezug für PA eingeben:
IPA-BEZUG = SATZ?
Nummer des Satzes eingeben, in dem das Element E2
programmiert ist, z.B. 21
Satz abschließen:
NC-Satz
z.B. FC ICCPR–20 ICCPA+33 RCCPR18 RCCPA21
