TNC 425/TNC 415 B/TNC 407
1-28
1
Einführung

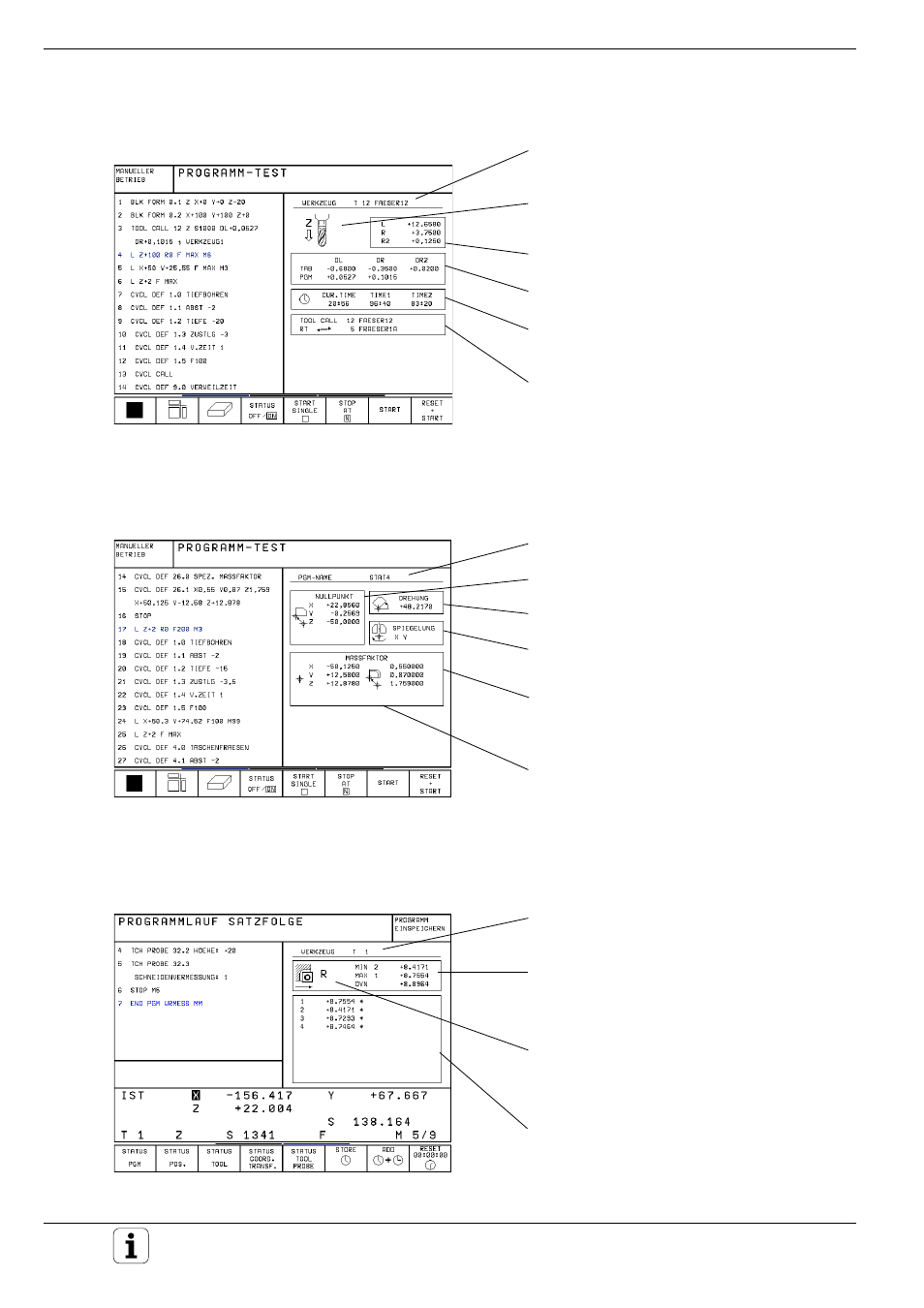

Werkzeug-Informationen
Anzeige T:
Werkzeug-Name und -Nummer
Anzeige RT: Name und Nummer eines
Schwester-Werkzeugs
Werkzeug-Achse
Anzeige des programmierten Werkzeugs und des
(nächsten) Schwester-Werkzeugs
Standzeit, maximale Standzeit und maximale
Standzeit bei TOOL CALL
Aufmaße (Delta-Werte)
Werkzeug-Länge und -Radien
Hauptprogramm-Name
Koordinaten der Nullpunkt-Verschiebung
Drehwinkel der Drehung
Gespiegelte Achse
Mittelpunkt der zentrischen Streckung
Massfaktor(en)
Koordinaten-Umrechnungen
Nummer des Werkzeugs das vermessen wird
Werkzeug-Vermessung
MIN- und MAX-Wert der Einzelschneiden-
Vermessung und Ergebnis der Messung
mit rotierendem Werkzeug
Anzeige ob Werkzeug-Radius oder Werkzeug-
Länge vermessen wird
Nummer der Werkzeug-Schneide mit zuge-
hörigem Meßwert. Der Stern hinter dem Meß-
wert zeigt an, daß die zulässige Verschleiß-
Toleranz aus der Werkzeug-Tabelle überschritten
wurde. Die TNC zeigt anstelle des Sterns ein „B“,
wenn die Bruchtoleranz überschritten wurde.
