TNC 425/TNC 415 B/TNC 407
9-14
9
3D-Tastsysteme
Antastzyklen in den Betriebsarten MANUELL und EL. HANDRAD
Y
X
XÐ
X+
Y+
YÐ
4 x

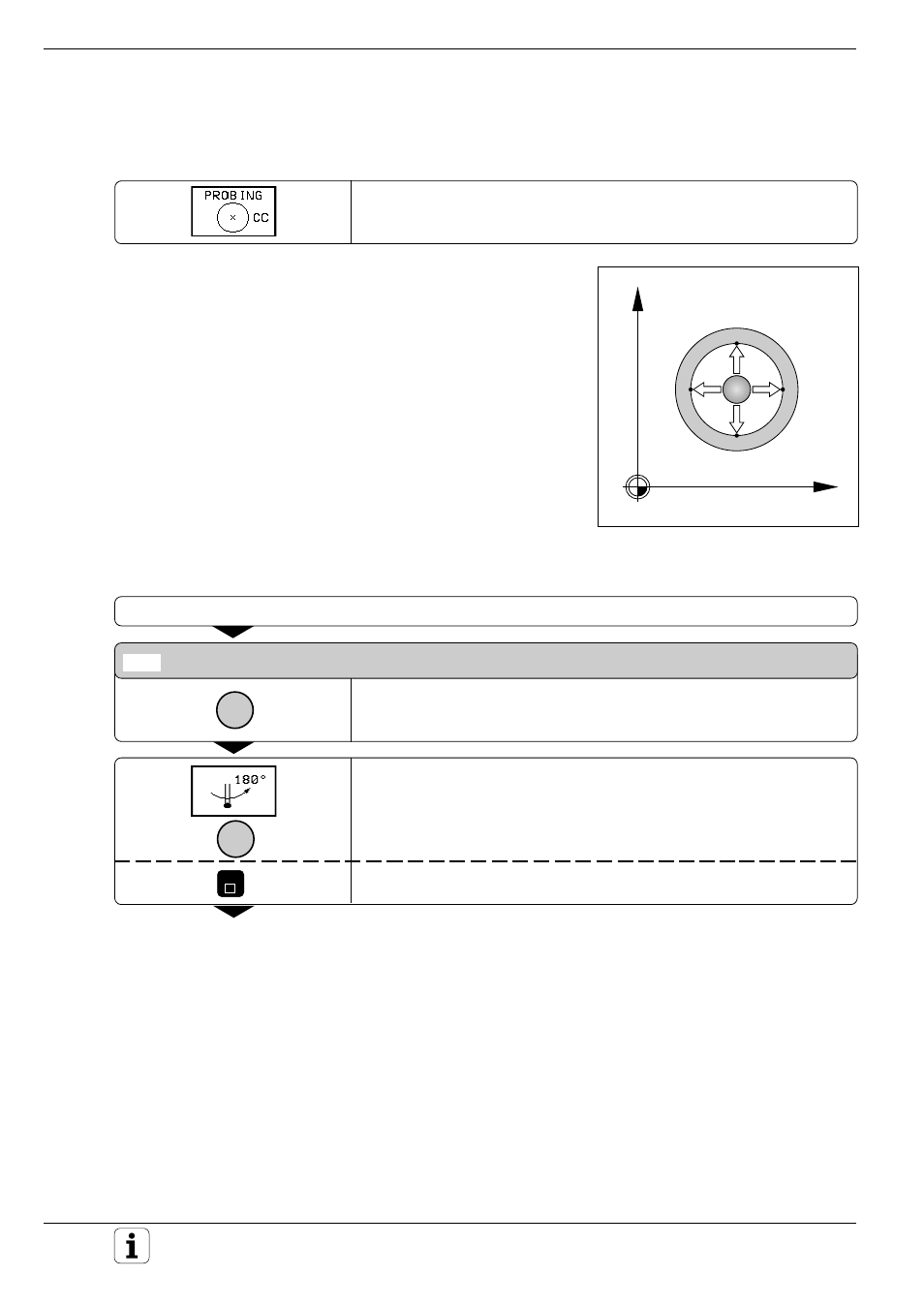

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen, kreis-
förmigen Inseln usw. lassen sich als Bezugspunkte setzen:
Antastfunktion mit Softkey PROBING CC wählen
Innenkreis
Die TNC tastet die Kreis-Innenwand automatisch in alle vier
Koordinatenachsen-Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) kann die Antastrichtung
beliebig gewählt werden.
Tastkopf einmal ungefähr in die Kreismitte verfahren
X + X Y + Y
Tastkopf tastet nacheinander 4 Punkte der Kreis-Innenwand an
Softkey zur Drehung des Tastsystems drücken, wenn Sie mit
Umschlagmessung arbeiten wollen (nur bei Maschinen mit Spindel-
Orientierung, abhängig von MP6160) und erneut 4 Punkte der Kreis-
Innenwand antasten
Keine Umschlagmessung durchführen
I
Abb. 9.14: Antasten der Kreis-Innenwand zum
Ermitteln der Mittelpunkts-position
4 x
I
END
.
.
.
