TNC 425/TNC 415 B/TNC 407 7-2
7 Programmieren mit Q-Parametern

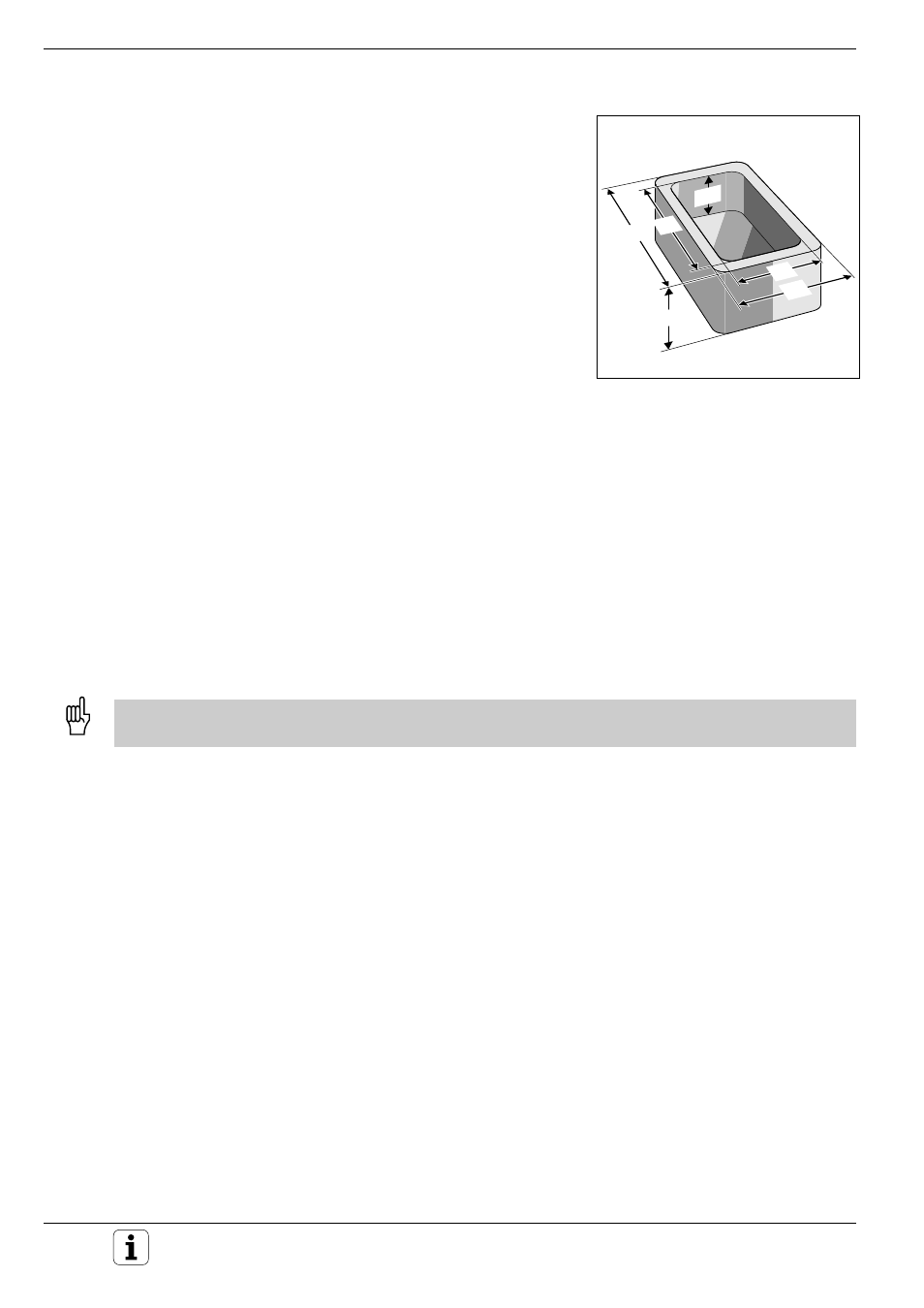

Abb. 7.1: Q-Parameter als Platzhalter
Q4
Q2
Q3
Q1
Q5
Q6
Q-Parameter:
• Teilefamilien
• Konturen über mathematische Funktionen definieren
Eine Teilefamilie läßt sich in der TNC in einem einzigen Bearbeitungs-
programm definieren. Für dieses Programm werden anstelle von
Zahlenwerten Platzhalter – Q-Parameter – eingegeben.
Q-Parameter stehen beispielsweise für
• Koordinatenwerte
• Vorschübe
• Drehzahlen
• Zyklus-Daten
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer zwi-
schen 0 und 119 gekennzeichnet.
Weiterhin werden mit Q-Parametern Konturen bearbeitet, die über
mathematische Funktionen bestimmt sind.
Mit Q-Parametern läßt sich auch die Ausführung von Bearbeitungs-
schritten von logischen Bedingungen abhängig machen.
Q-Parameter und Zahlenwerte dürfen in ein Programm gemischt
eingegeben werden.
Q-Parametern können Zahlenwerte zwischen -99999,9999 und
+99999,9999 zugewiesen werden.
Die Eingabe der einzelnen Q-Parameter-Funktionen kann satzweise
(siehe S. 7-3 bis S. 7-8) oder zusammengefaßt in einer Formel über die
ASCII-Tastatur (siehe S.7-14 bis S. 7-16) erfolgen.
Die TNC weist einigen Q-Parametern selbsttätig immer die gleichen Daten zu, z.B. dem Q-Parameter Q108 den
aktuellen Werkzeug-Radius. Im Kapitel 12 befindet sich eine Übersicht über diese Parameter.
