TNC 425/TNC 415 B/TNC 407
6-4
6
Unterprogramme und Programmteil-Wiederholungen
60
15
45
75
10
3
1
2
20
20
20
5
Y
X
Z

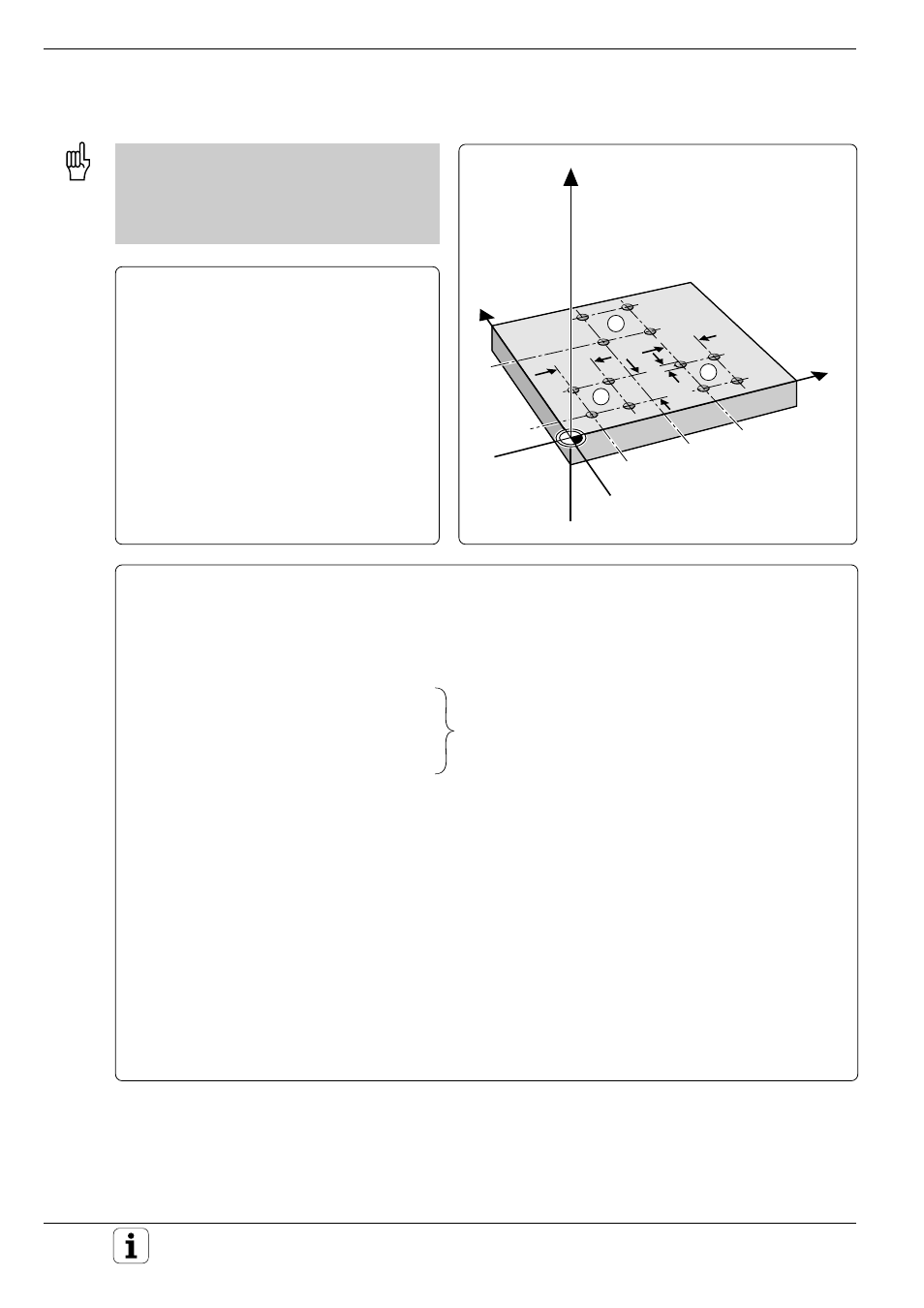

Übungsbeispiel: Gruppen mit vier Bohrungen an drei Stellen des Werkstücks
Die Bohrbearbeitung wird mit dem Zyklus
1 TIEFBOHREN programmiert. Bohrtiefe,
Sicherheitsabstand, Bohrvorschub usw. werden
im Zyklus definiert. Mit der Zusatz-Funktion
M99 wird der Zyklus aufgerufen (siehe S. 8-3).
Koordinaten der ersten Bohrung jeder Gruppe:
Gruppe ➀
X = 15 mm
Y = 10 mm
Gruppe ➁
X = 45 mm
Y = 60 mm
Gruppe ➂
X = 75 mm
Y = 10 mm
Abstand der
Bohrungen:
IX
=
20 mm
IY
=
20 mm
Bohrtiefe (TIEFE):
Z
=
10 mm
Bohrungs-
durchmesser:
Ø
=
5 mm
Bearbeitungsprogramm
0
BEGIN PGM GRUPPEN MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+2,5
4
TOOL CALL 1 Z S1000
5
CYCL DEF 1.0 TIEFBOHREN
6
CYCL DEF 1.1 ABST+2
7
CYCL DEF 1.2 TIEFE –10
8
CYCL DEF 1.3 ZUSTLG+10
9
CYCL DEF 1.4 V.ZEIT 0
10
CYCL DEF 1.5 F100
11
L Z+100 F MAX
12
L X+15 Y+10 R0 F MAX M6 .............................. Bohrungsgruppe 1 anfahren, Werkzeug einwechseln
13
L Z+2 F MAX M3 ............................................... Vorpositionieren in Zustellachse
14
CALL LBL 1 ........................................................ Unterprogramm-Aufruf (mit Satz 14 wird
einmal das Unterprogramm ausgeführt)
15
L X+45 Y+60 F MAX .......................................... Bohrungsgruppe 2 anfahren
16
CALL LBL 1 ........................................................ Unterprogramm-Aufruf
17
L X+75 Y+10 F MAX .......................................... Bohrungsgruppe 3 anfahren
18
CALL LBL 1 ........................................................ Unterprogramm-Aufruf
19
L Z+100 F MAX M2 ........................................... Werkzeug freifahren; Rücksprung im Programm (M2): Hinter
M2 wird das Unterprogramm eingegeben
20
LBL 1 .................................................................. Unterprogramm-Anfang
21
L M99 ................................................................. Tiefbohrzyklus für erste Bohrung ausführen
22
L IX+20 F MAX M99 .......................................... Zweite Bohrung anfahren und bohren
23
L IY+20 F MAX M99 .......................................... Dritte Bohrung anfahren und bohren
24
L IX–20 F MAX M99 ........................................... Vierte Bohrung anfahren und bohren
25
LBL 0 .................................................................. Unterprogramm-Ende
26
END PGM GRUPPEN MM
