Seite 272
9-5
TNC 425/TNC 415 B/TNC 407
9
3D-Tastsysteme

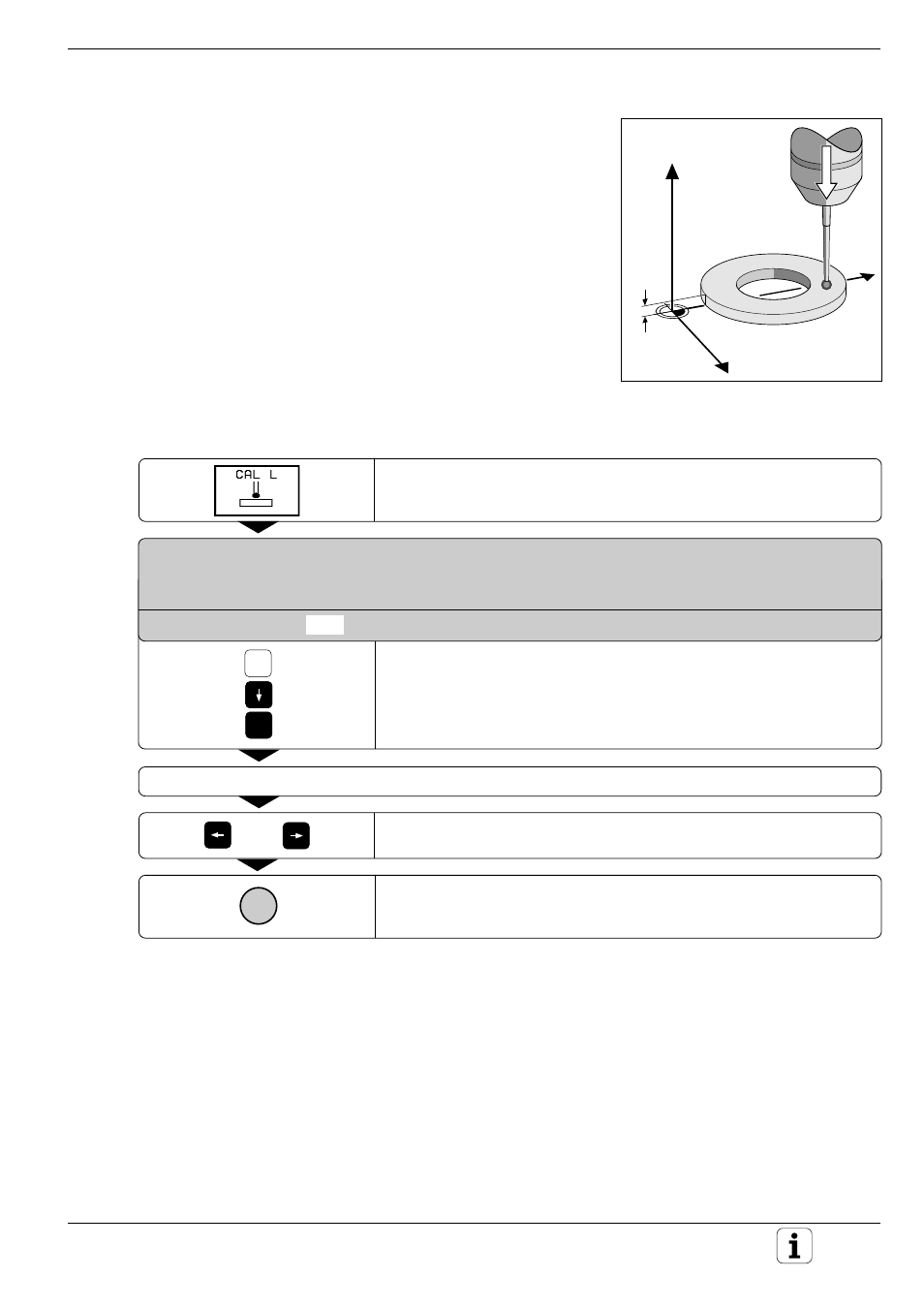

Abb. 9.6:
Kalibrierung der Tastsystem-Länge
Antastzyklen in den Betriebsarten MANUELL und EL. HANDRAD
Y
X
Z
5
oder
I
Z
5
z.B.
z.B.
TS 120/TS 511 kalibrieren
Das Tastsystem ist zu kalibrieren bei
• Inbetriebnahme
• Taststift-Bruch
• Taststift-Wechsel
• Änderung des Antastvorschubs
• Unregelmäßigkeiten, beispielsweise infolge Erwärmung der Maschine
Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des Taststifts
und den „wirksamen“ Radius der Tastkugel. Zum Kalibrieren des 3D-
Tastsystems wird ein Einstellring mit bekannter Höhe und bekanntem
Innenradius auf dem Maschinentisch aufgespannt.
Kalibrieren der wirksamen Länge
Vorbereitung:
Bezugspunkt in der Zustellachse so setzen, daß für den
Maschinentisch gilt: Z=0.
Kalibrier-Funktion für die Tastsystem-Länge wählen
MANUELLER BETRIEB
Z+ Z
WERKZEUG-ACHSE = Z
Falls nötig: Werkzeugachse eingeben, z.B. Z
BEZUGSPUNKT wählen
Höhe des Einstellrings eingeben, z.B. 5 mm
Tastsystem dicht über die Oberfläche des Einstellrings verfahren
Falls nötig: Angezeigte Verfahrrichtung ändern
3D-Tastsystem tastet Oberfläche des Einstellrings an
