TNC 425/TNC 415 B/TNC 407
1-21
1
Einführung

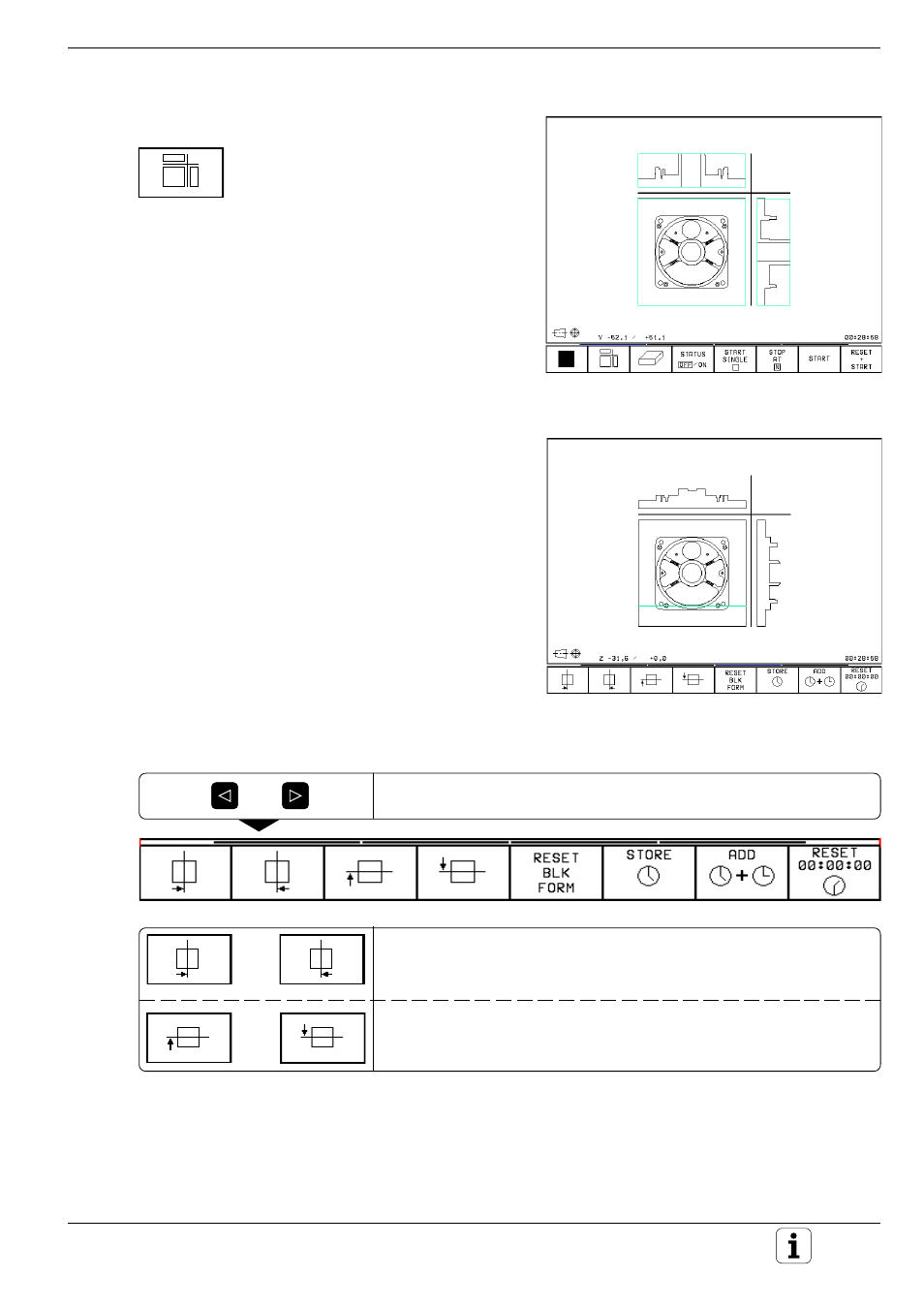

Abb. 1.26: Schnittebenen bei der Darstellung in 3 Ebenen
Abb. 1.25: TNC-Grafik Darstellung in 3 Ebenen
oder
oder
oder
Darstellung in 3 Ebenen
Die Darstellung erfolgt in Draufsicht mit 2 Schnit-
ten, ähnlich einer technischen Zeichnung. Ein
Symbol links unter der Grafik gibt an, ob die
Darstellung der Projektionsmethode 1 oder der
Projektionsmethode 2 nach DIN 6, Teil 1 entspricht
(über MP 7310 wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen
zur Ausschnitts-Vergrößerung zur Verfügung (siehe
S. 1-24).
Schnittebenen verschieben
Die Schnittebenen können beliebig verschoben
werden.
Die Lage der Schnittebene ist während des
Verschiebens am Bildschirm sichtbar.
Softkey-Leiste umschalten
Vertikale Schnittebene nach rechts oder links verschieben
Horizontale Schnittebene nach oben oder unten verschieben
