TNC 425/TNC 415 B/TNC 407 5-26
5 Werkzeug-Bewegungen programmieren

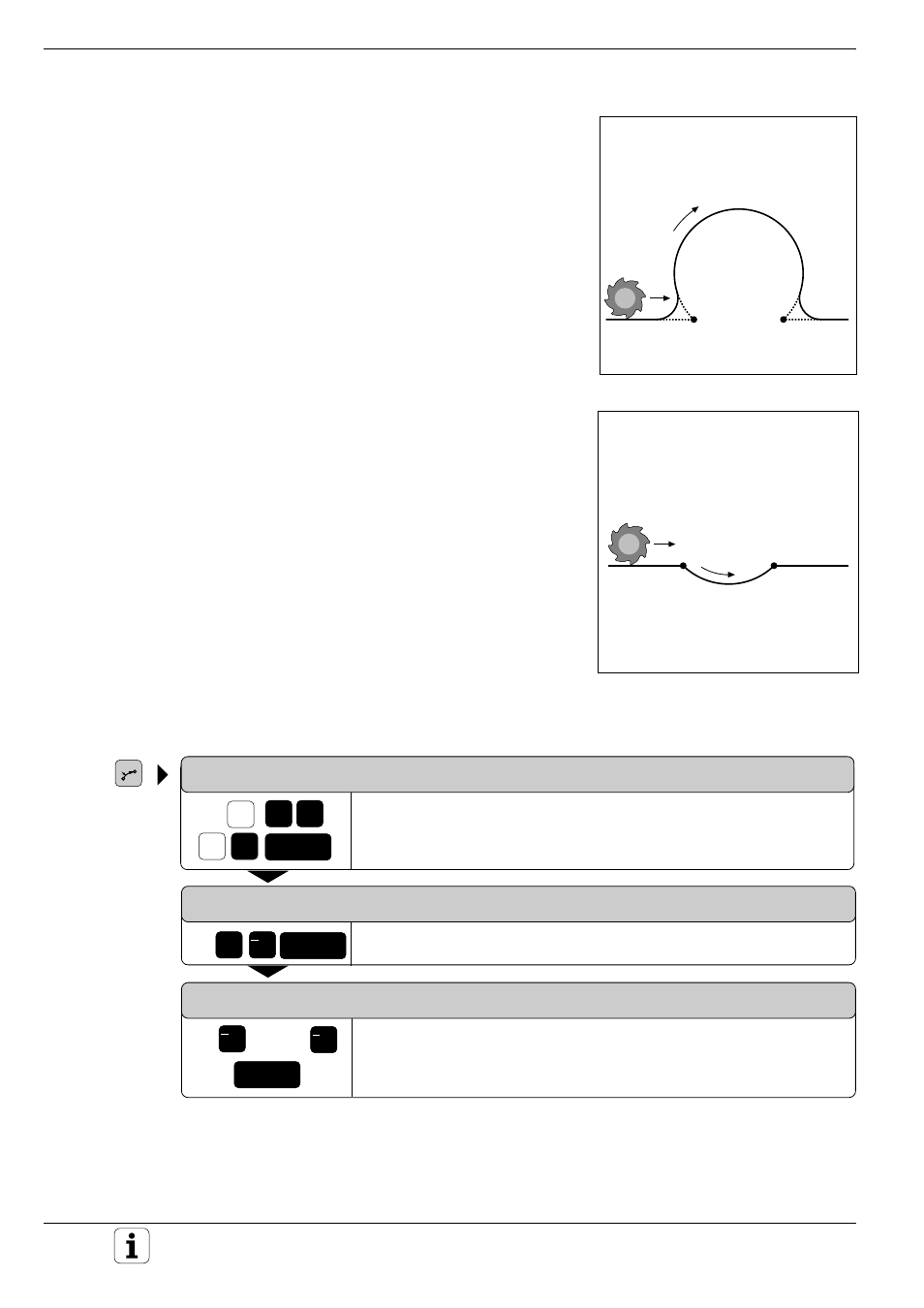

Abb. 5.35: Konkave Wölbung einer Kreisbahn
Abb. 5.34: Konvexe Wölbung einer Kreisbahn
5.4 Bahnbewegungen – rechtwinklige Koordinaten
RL,DR+,(R>0)
+/ +/
ENT
+/
5 z.B.
CR
1 z.B. 0 X
2 Y
ENT
oder 1x 2x
ENT
Kreisbogen mit festgelegtem Radius programmieren
KOORDINATEN
Koordinaten des Kreisbogen-Endpunkts eingeben,
z.B. X=10 mm, Y=2 mm
KREISRADIUS (VORZEICHEN)?
Kreisbogen-Radius eingeben, z.B. R=5 mm und Größe des Kreis-
bogens mit dem Vorzeichen (z.B. –) festlegen
DREHUNG IM UHRZEIGERSINN:DR-?
Kreisbogen mit negativem (DR–) oder positivem Drehsinn (DR+)
anwählen
Eingabe, falls nötig:
• Radiuskorrektur
• Vorschub
• Zusatz-Funktion
NC-Satz: z.B. CR X+10 Y+2 R–5 DR– RL
Kontur-Wölbung und Drehsinn DR
Über den Drehsinn wird festgelegt, ob der Kreisbogen
• konvex (nach außen gewölbt) oder
• konkav (nach innen gewölbt)
ausgeführt wird.
RL,DR–,(R<0)
