Seite 130
5-31
TNC 425/TNC 415 B/TNC 407
5
Werkzeug-Bewegungen programmieren
Bahnbewegungen – rechtwinklige Koordinaten
Bearbeitungsprogramm
0
BEGIN PGM RUNDEN MM ............................... Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+10 ..................................... Werkzeug definieren
4
TOOL CALL 1 Z S1500 ...................................... Werkzeug aufrufen
5
L Z+100 R0 F MAX M6 ...................................... Werkzeug einwechseln
6
APPR LN X+0 Y+5 Z-15 LEN+20 RR F100 M3 . Kontur anfahren auf Geraden senkrecht zum ersten Kontur-
element
7
L X+95 ................................................................ Erste Gerade für Ecke programmieren
8
RND R20 ............................................................. Anstelle einer Ecke wird ein Übergangs-Kreis mit Radius
R = 20 mm zwischen den Konturelementen eingefügt
9
L Y+100 .............................................................. Zweite Gerade für Ecke programmieren
10
DEP LT LEN20 F100 .......................................... Kontur verlassen auf Geraden mit tangentialem Anschluß
11
L Z+100 F MAX M2
12
END PGM RUNDEN MM

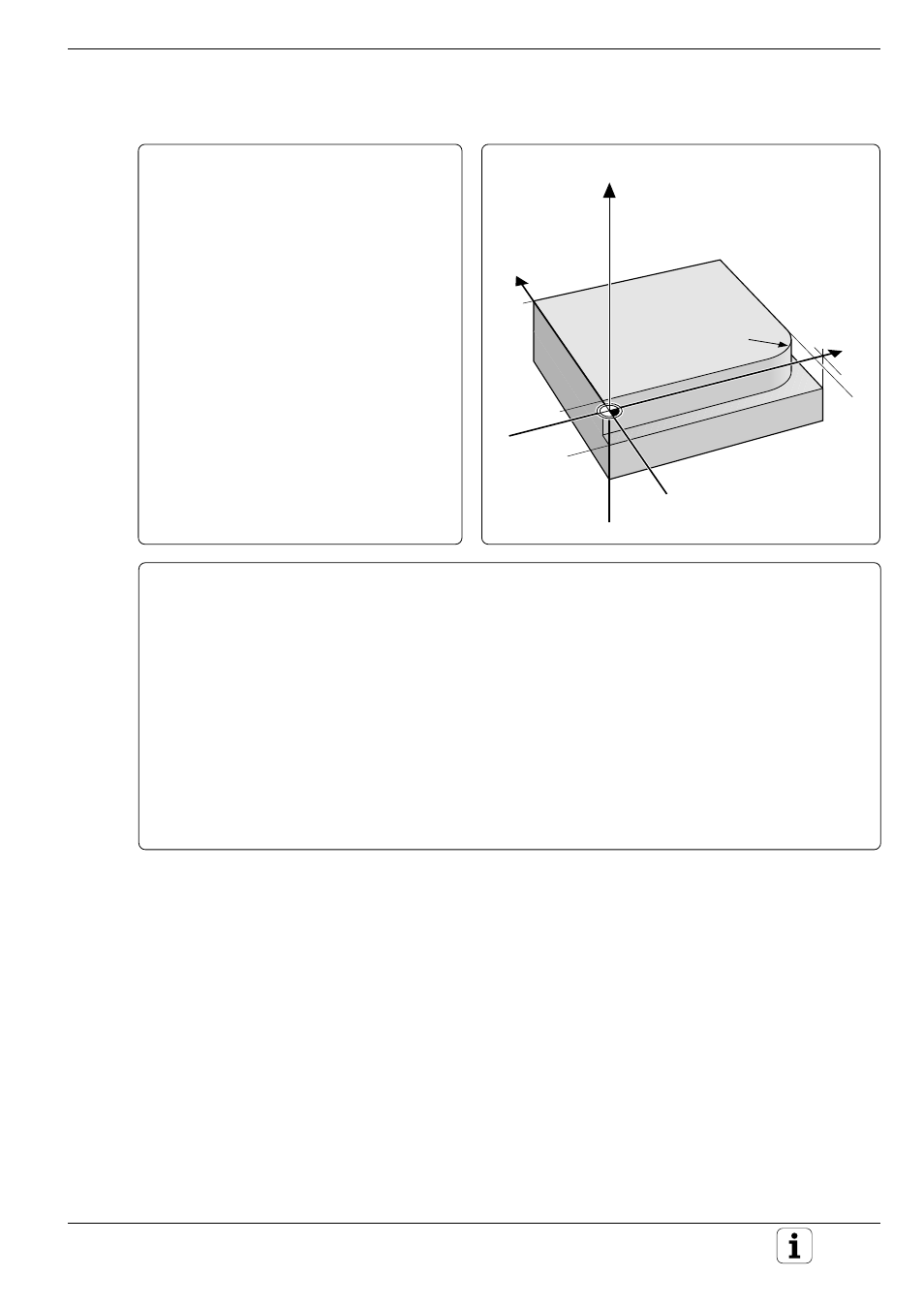

Übungsbeispiel: Ecke runden
Koordinaten des
Eckpunkts:
X
= 95 mm
Y
=
5 mm
Rundungs-Radius:
R
= 20 mm
Frästiefe:
Z
F
= –15 mm
Werkzeug-Radius:
R
= 10 mm
100
5
–15
100
95
R = 20
Y
X
Z
