5-19 TNC 425/TNC 415 B/TNC 407
5 Werkzeug-Bewegungen programmieren

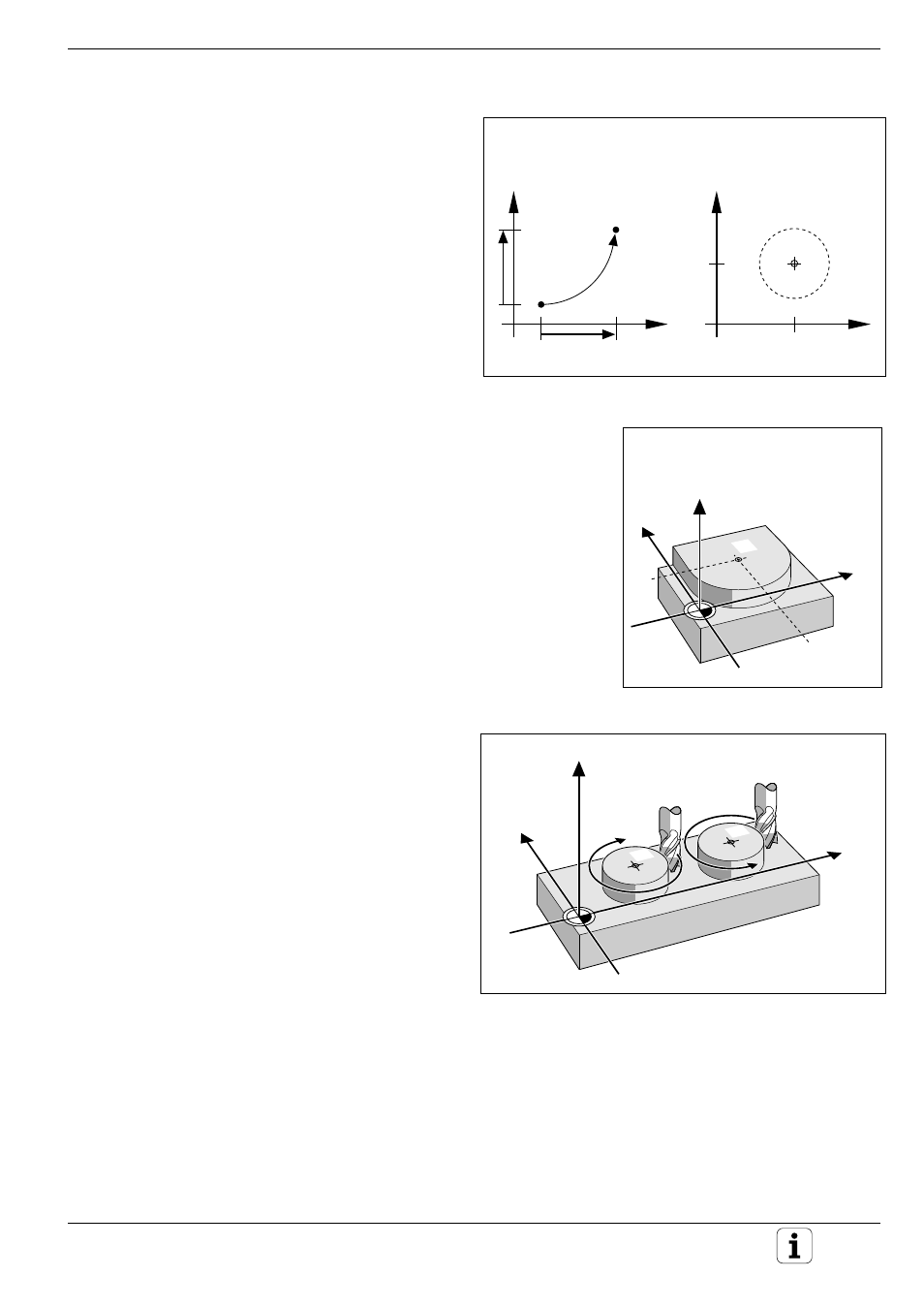

Abb. 5.22: Kreisbahn und Kreismittelpunktt
Abb. 5.23: Kreismittelpunkts-Koordinaten
Abb. 5.24: Drehsinn für Kreisbewegungen
5.4 Bahnbewegungen – rechtwinklige Koordinaten
Y
X
Y
X
Y
CC
CC
X
CC
Y
X
Z
Y
CC
CC
X
CC
CC
CC
Y
X
Z
DR–
DR+
Kreise und Kreisbögen – Allgemeines
Für Kreisbewegungen verfährt die TNC gleichzeitig
zwei Maschinenachsen (dies können auch Zusatz-
Achsen U,V oder W sein) so, daß das Werkzeug
sich relativ zum Werkstück auf einer Kreisbahn
bewegt.
Kreismittelpunkt CC
Für Kreisbewegungen kann ein Kreismittelpunkt
CC eingegeben werden.
Dieser ist gleichzeitig der Pol für die Eingabe von
Polarkoordinaten.
Drehsinn DR
Für Kreisbewegungen ohne tangentialen Übergang
zu anderen Konturelementen wird der mathemati-
sche Drehsinn DR der Kreisbewegung eingegeben:
• Drehung im Uhrzeigersinn entspricht einem
negativen Drehsinn: DR-
• Drehung gegen den Uhrzeigersinn entspricht
einem positiven Drehsinn: DR+
