TNC 425/TNC 415 B/TNC 407
Bahnbewegungen – Freie Konturprogrammierung FK
5
Werkzeug-Bewegungen programmieren
1
5
2
0
5
END
X
Y
G1
15
20
PD
5

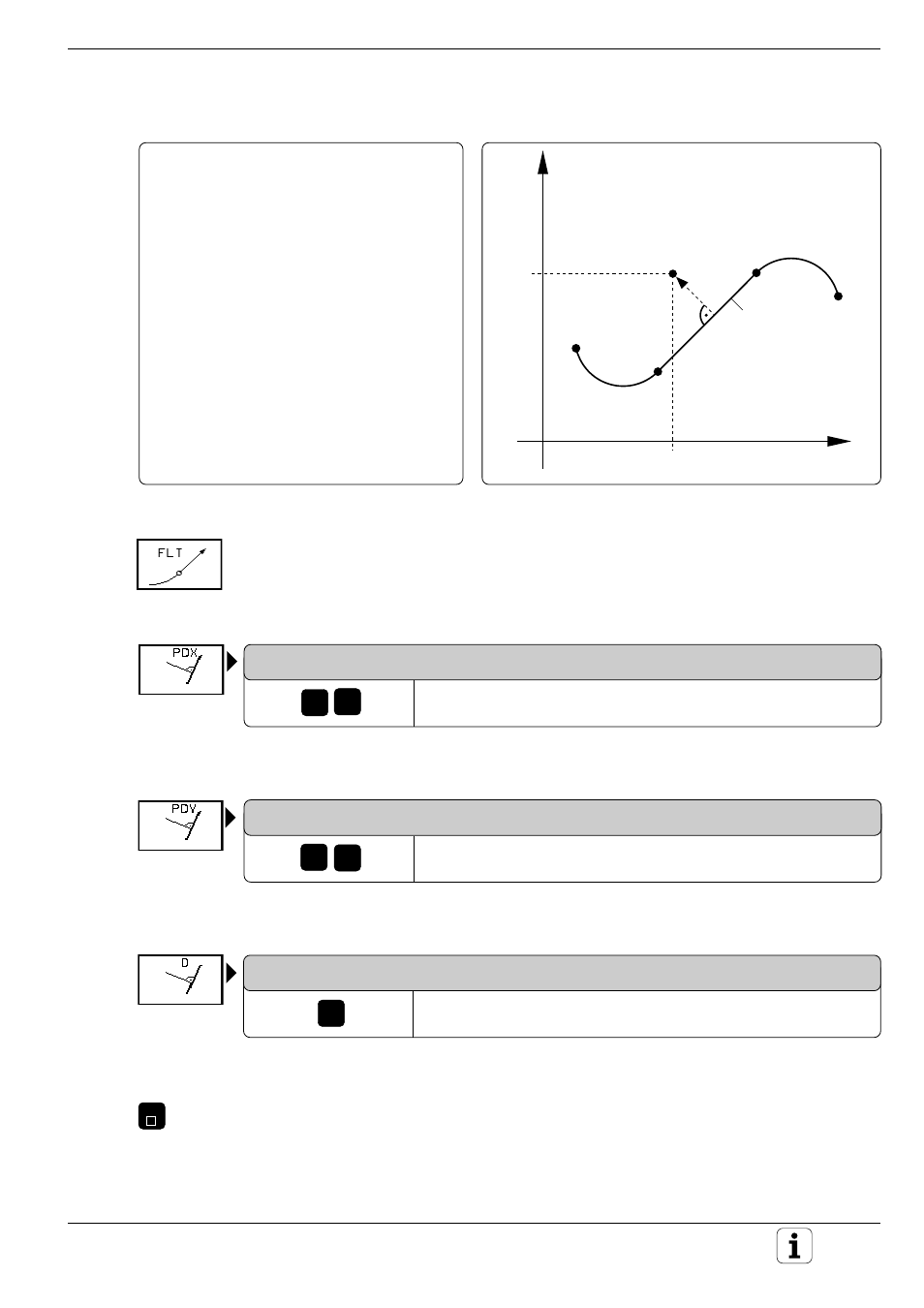

Übungsbeispiel: Hilfspunkt im Abstand der Geraden
Bekannte Angabe für Gerade G1:
Hilfspunkt PD mit den Koordinaten
PDX = 15 mm und PDY = 20 mm
im Abstand D = 5 mm von G1
Dialogeröffnung:
Gerade mit tangentialem Anschluß
X-Koordinate des Hilfspunkts eingeben:
ABSTANDS-HILFSPUNKT PD X-KOORDINATE?
X-Koordinate des Hilfspunkts PD eingeben, X=15 mm
Y-Koordinate des Hilfspunkts eingeben:
ABSTANDS-HILFSPUNKT PD Y-KOORDINATE?
Y-Koordinate des Hilfspunkts PD eingeben, Y=20 mm
Abstand des Hilfspunkts zur Geraden eingeben:
ABSTAND VOM HILFSPUNKT?
Abstand der Geraden G1 vom Hilfspunkt PD eingeben, D=5 mm
Satz abschließen:
NC-Satz FLT PDX+15 PDY+20 D5
