8-50
8 Zyklen
TNC 407/ TNC 415 B/ TNC 425
8.5 Zyklen zur Koordinaten-Umrechnung
Y
X
Z
Y
X
Z
SPIEGELN (Zyklus 8)
Anwendung
Eine Bearbeitung kann in der Bearbeitungsebene
spiegelbildlich ausgeführt werden.
Wirkung
Die Spiegelung wird ab ihrer Definition im
Programm wirksam.
Eine Spiegelung wird in der zusätzlichen Status-
Anzeige angezeigt.
• Wird eine Achse gespiegelt, ändert sich der
Umlaufsinn des Werkzeugs.
Dies gilt nicht bei Bearbeitungszyklen.
• Werden zwei Achsen gespiegelt, bleibt der
Umlaufsinn erhalten.
Die Spiegelung hängt von der Lage des Nullpunkts
ab:
• Nullpunkt liegt auf der zu spiegelnden Kontur:
Das Teil wird direkt am Nullpunkt gespiegelt.
• Nullpunkt liegt außerhalb der zu spiegelnden
Kontur: Das Teil verlagert sich zusätzlich
Eingabe
Eingegeben wird die Achse, die gespiegelt wird.
Die Werkzeugachse kann nicht gespiegelt werden.
Rücksetzen
SPIEGELN mit Eingabe von NO ENT auf die Dialog-
Frage setzt den Zyklus zurück.
Y
X
Z

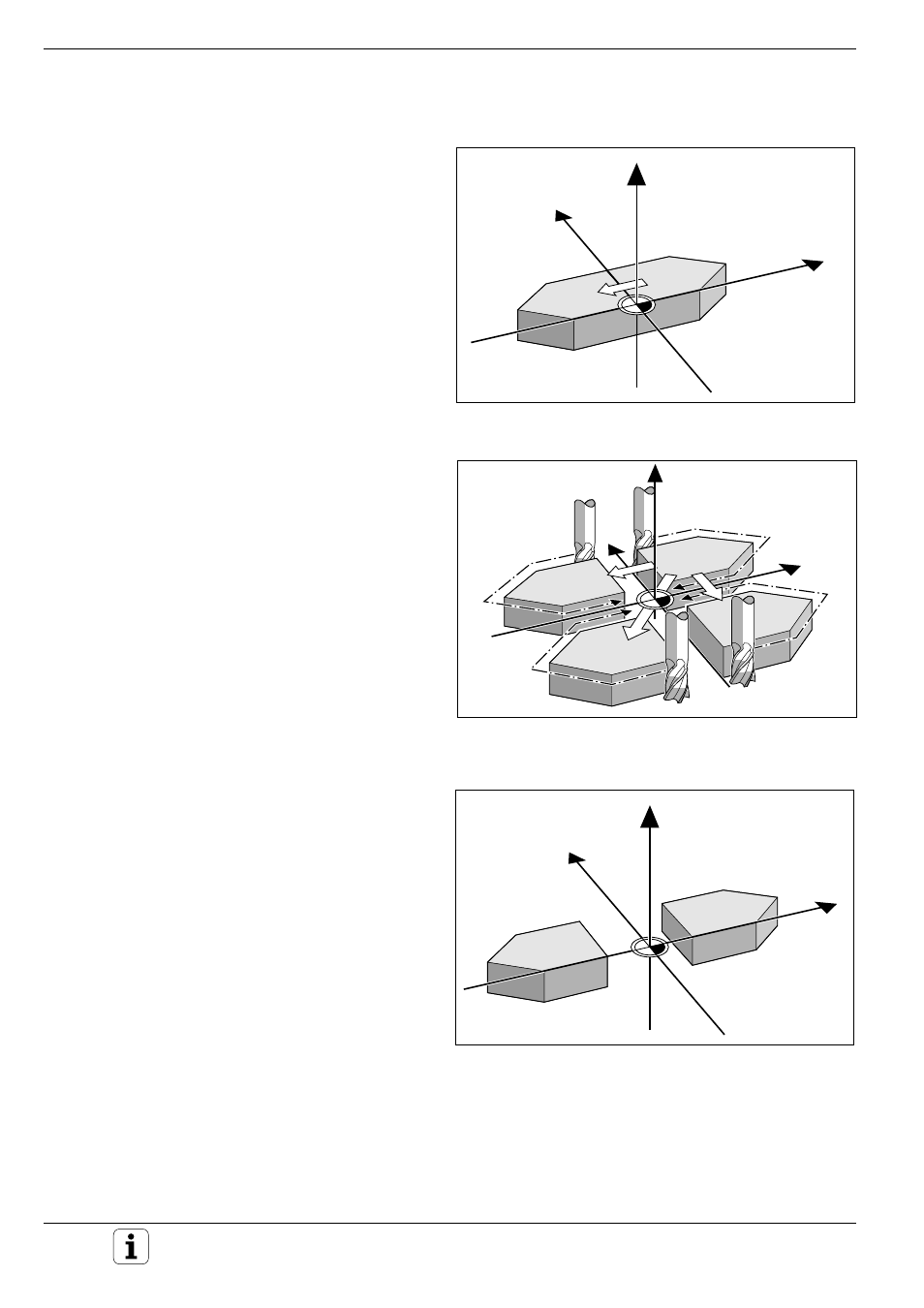

Abb. 8.51: Mehrfaches Spiegeln und Umlaufsinn
Abb. 8.50: SPIEGELN einer Kontur
Abb. 8.52: Nullpunkt liegt außerhalb der zu spiegelnden Kontur
