8.5 Zyklen zur Koordinaten-Umrechnung
X
Y
Z
70
60
2
3
1
30
25
20
15
Y
X
Z

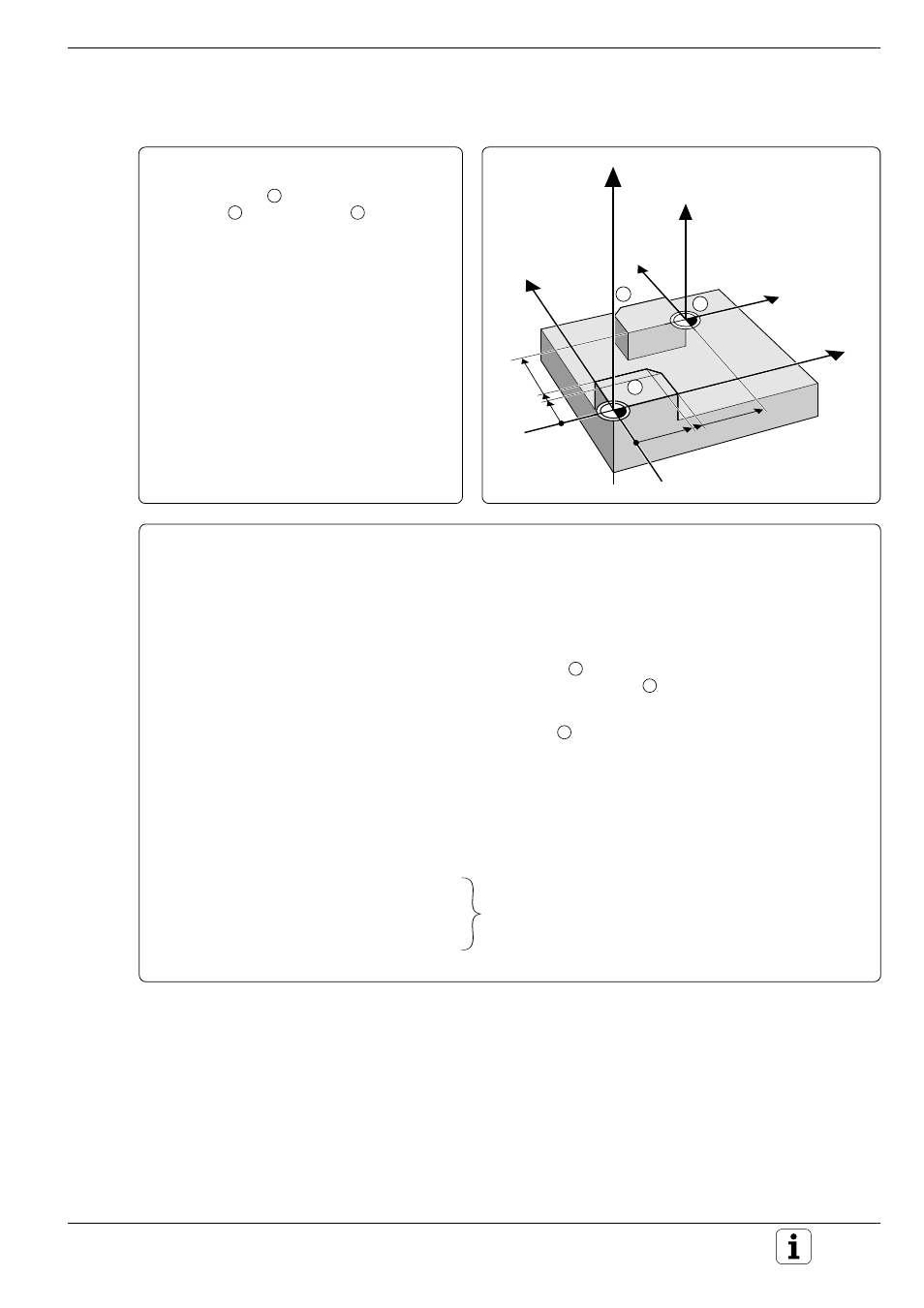

Übungsbeispiel: Spiegeln
Eine Bearbeitung (Unterprogramm 1) soll
einmal – wie als Original programmiert – an
Position X+0/Y+0
1 und einmal an Position
X+70/Y+60 2 in X gespiegelt 3 ausgeführt
werden.
Zyklus SPIEGELN im Bearbeitungsprogramm
0 BEGIN PGM SPIEGELN MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL CALL 1 Z S1000
5 L Z+100 R0 F MAX
6 CALL LBL 1 ........................................................ ungespiegelt 1 ; Gespiegelte Ausführung: Reihenfolge
7 CYCL DEF 7.0 NULLPUNKT ............................... 1. Nullpunkt verschieben 2
8 CYCL DEF 7.1 X+70
9 CYCL DEF 7.2 Y+60
10 CYCL DEF 8.0 SPIEGELN .................................. 2. Spiegeln 3
11 CYCL DEF 8.1 X
12 CALL LBL 1 ........................................................ 3. Unterprogramm-Aufruf
13 CYCL DEF 8.0 SPIEGELN .................................. Spiegeln rücksetzen
14 CYCL DEF 8.1
15 CYCL DEF 7.0 NULLPUNKT ............................... Nullpunkt-Verschiebung aufheben
16 CYCL DEF 7.1 X+0
17 CYCL DEF 7.2 Y+0
18 L Z+100 R0 F MAX M2
19 LBL 1
LBL 0
END PGM SPIEGELN MM
.
.
.
Das Unterprogramm ist identisch mit dem
Unterprogramm auf Seite 8-47
