TNC 425/TNC 415 B/TNC 407 5–50
5 Werkzeug-Bewegungen programmieren
5.6 Bahnbewegungen – Freie Konturprogrammierung FK

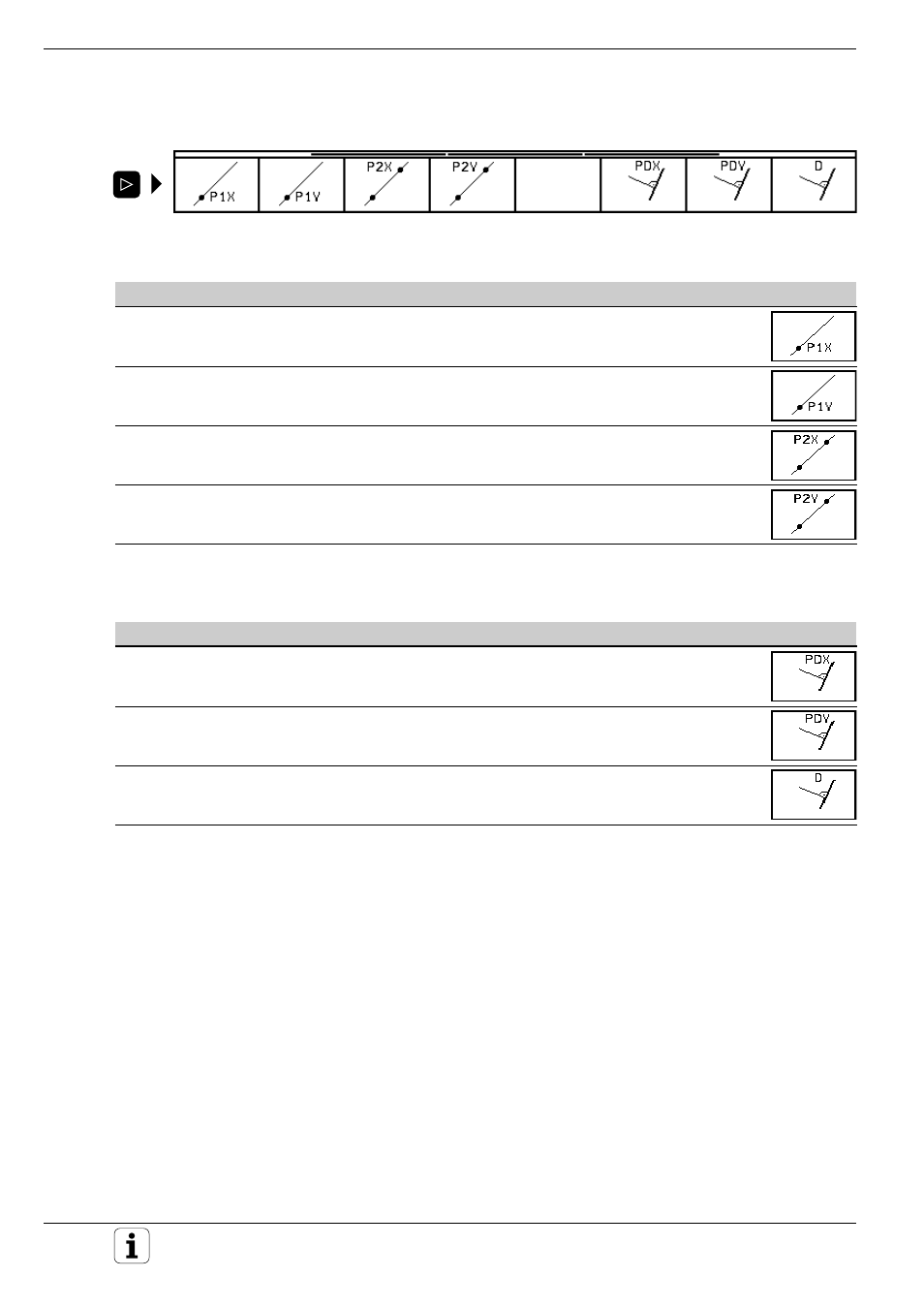

Hilfspunkte
• Hilfspunkte auf der Geraden oder in der Verlängerung der Geraden
Bekannte Angabe Dialog Softkey
X-Koordinate eines HILFSPUNKT 1 X-KOORDINATE?
Hilfspunkts 1
Y-Koordinate eines HILFSPUNKT 1 Y-KOORDINATE?
Hilfspunkts 1
X-Koordinate eines HILFSPUNKT 2 X-KOORDINATE?
Hilfspunkts 2
Y-Koordinate eines HILFSPUNKT 2 Y-KOORDINATE?
Hilfspunkts 2
• Hilfspunkt im Abstand D von der Geraden
Bekannte Angabe Dialog Softkey
X-Koordinate des ABSTANDSHILFSPUNKT PD X-KOORDINATE?
Hilfspunkts
Y-Koordinate des ABSTANDSHILFSPUNKT PD Y-KOORDINATE?
Hilfspunkts
Abstand des Hilfspunkts ABSTAND VON HILFSPUNKT?
zur Geraden
