8-57
8
Zyklen
TNC 407/ TNC 415 B/ TNC 425
OO
SPINDEL-ORIENTIERUNG (Zyklus 13)
Anwendung
Die TNC kann die Hauptspindel einer Werkzeugmaschine als
6. Achse ansteuern und in eine durch einen Winkel bestimmte Position
drehen.
Die Spindel-Orientierung wird benötigt
• bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position für
das Werkzeug
• zum Ausrichten des Sende- und Empfangsfensters des
3D-Tastsystems TS 511 von HEIDENHAIN
Wirkung
Auf die im Zyklus definierte Winkelstellung wird durch Eingabe von M19
positioniert.
Wird M19 ohne Zyklus-Definition ausgeführt, so wird die Hauptspindel
auf den in Maschinenparametern festgelegten Wert ausgerichtet.
Außer durch Zyklus 13 wird die Spindel-Orientierung auch über Maschinen-Parameter festgelegt.
Voraussetzung
Die Maschine muß für eine Spindel-Orientierung vorgesehen sein.
Eingabe
Orientierungswinkel (bezogen auf die Winkelbezugsachse der
Arbeitsebene)
Eingabe-Bereich: 0 bis 360°.
Eingabe-Feinheit: 0,1°.

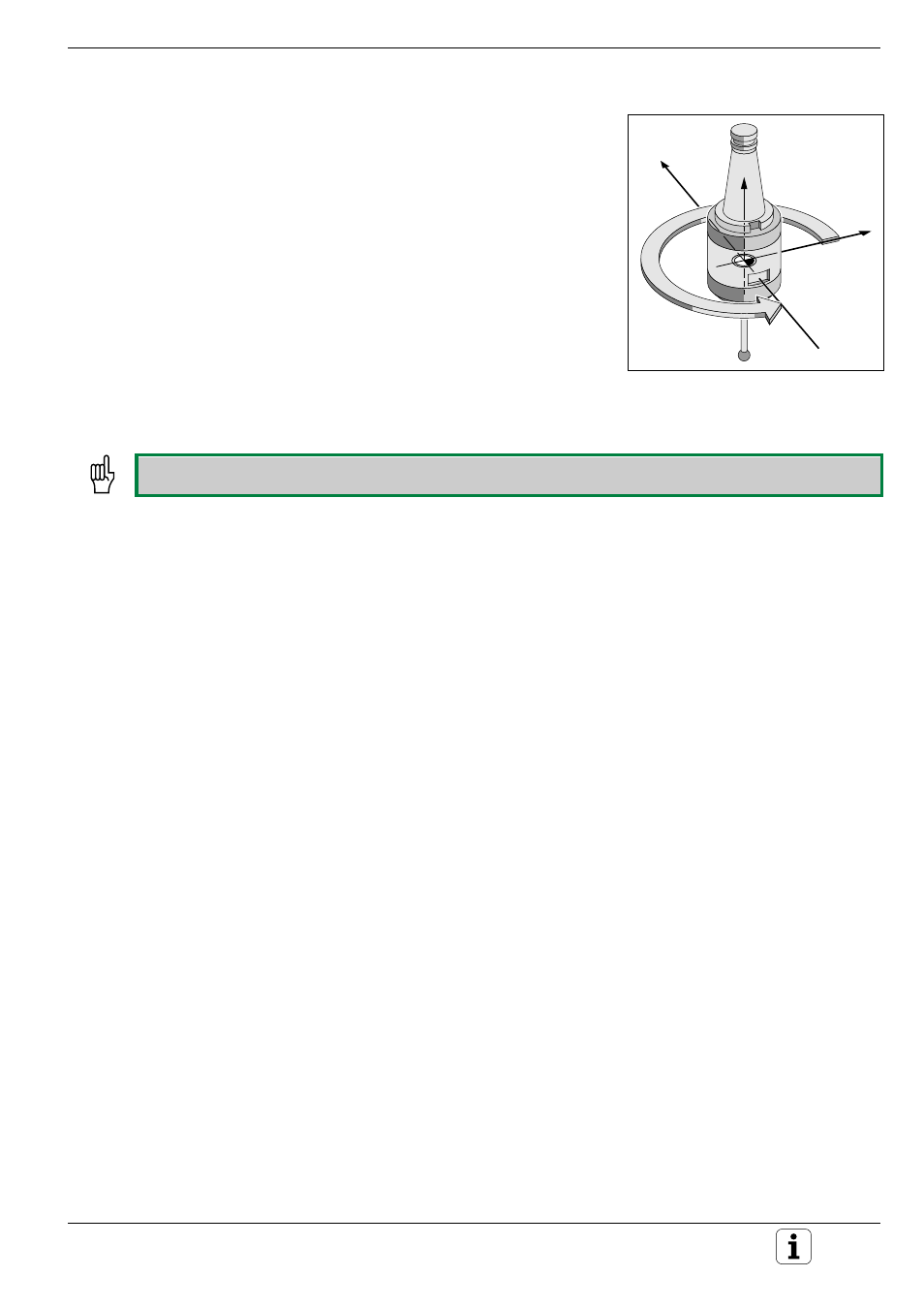

Abb. 8.55: Spindel-Orientierung
