TNC 425/TNC 415 B/TNC 407
6-6
6
Unterprogramme und Programmteil-Wiederholungen
15
5
5
10
Y
X
Z

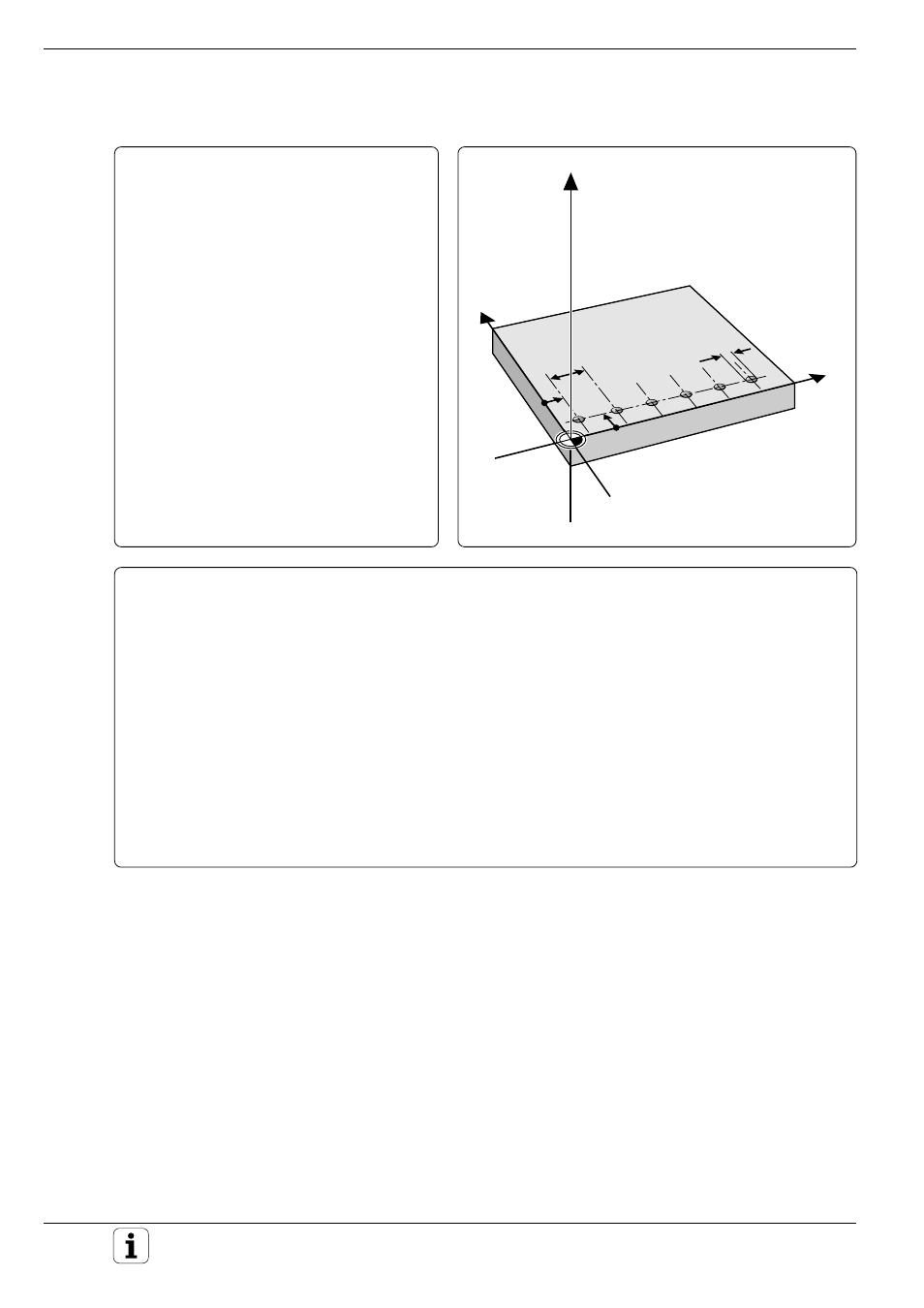

Übungsbeispiel: Lochreihe parallel zur X-Achse
Koordinaten
1. Bohrung:
X
=
5 mm
Y
=
10 mm
Abstand der
Bohrungen:
IX
=
15 mm
Anzahl der
Bohrungen:
N
=
6
Bohrtiefe:
Z
=
10
Bohrungs-
durchmesser:
Ø
=
5 mm
Bearbeitungs-Programm
0
BEGIN PGM REIHE MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+2,5
4
TOOL CALL 1 Z S1000
5
L Z+100 R0 F MAX M6
6
L X–10 Y+10 Z+2 F MAX M3 ............................. Vorpositionierung um Bohrungsabstand in negative X-
Richtung
7
LBL 1 .................................................................. Beginn des Programmteils, der wiederholt wird
8
L IX+15 F MAX
9
L Z–10 F100
10
L Z+2 F MAX ...................................................... Bohrungsposition anfahren, bohren, freifahren
11
CALL LBL 1 REP 5/5 .......................................... Aufruf des LABELs 1; Programmteil zwischen Satz 7 und
Satz 11 wird 5 mal wiederholt (für 6 Bohrungen!)
12
L Z+100 R0 F MAX M2
13
END PGM REIHE MM
