8 Zyklen
TNC 407/ TNC 415 B/ TNC 425
8.3 SL-Zyklen (Gruppe I)
A
B
„Differenz“- Fläche
Fläche A soll ohne den von B überdeckten Anteil
unbearbeitet bleiben:
• A muß Insel und B muß Tasche sein.
• B muß innerhalb A beginnen.
22 LBL 2
23 L X+10 Y+50 RR
24 CC X+35 Y+50
25 C X+10 Y+50 DR+
26 LBL 0
27 LBL 3
28 L X+40 Y+50 RL
29 CC X+65 Y+50
30 C X+40 Y+50 DR+
31 LBL 0
32 END PGM UEBERL2 MM
„Schnitt“- Fläche
Die von A und B überdeckte Fläche soll
unbearbeitet bleiben.
• A und B müssen Inseln sein.
• A muß innerhalb B beginnen.
22 LBL 2
23 L X+60 Y+50 RR
24 CC X+35 Y+50
25 C X+60 Y+50 DR+
26 LBL 0
27 LBL 3
28 L X+90 Y+50 RR
29 CC X+65 Y+50
30 C X+90 Y+50 DR+
31 LBL 0
32 END PGM UEBERL2 MM

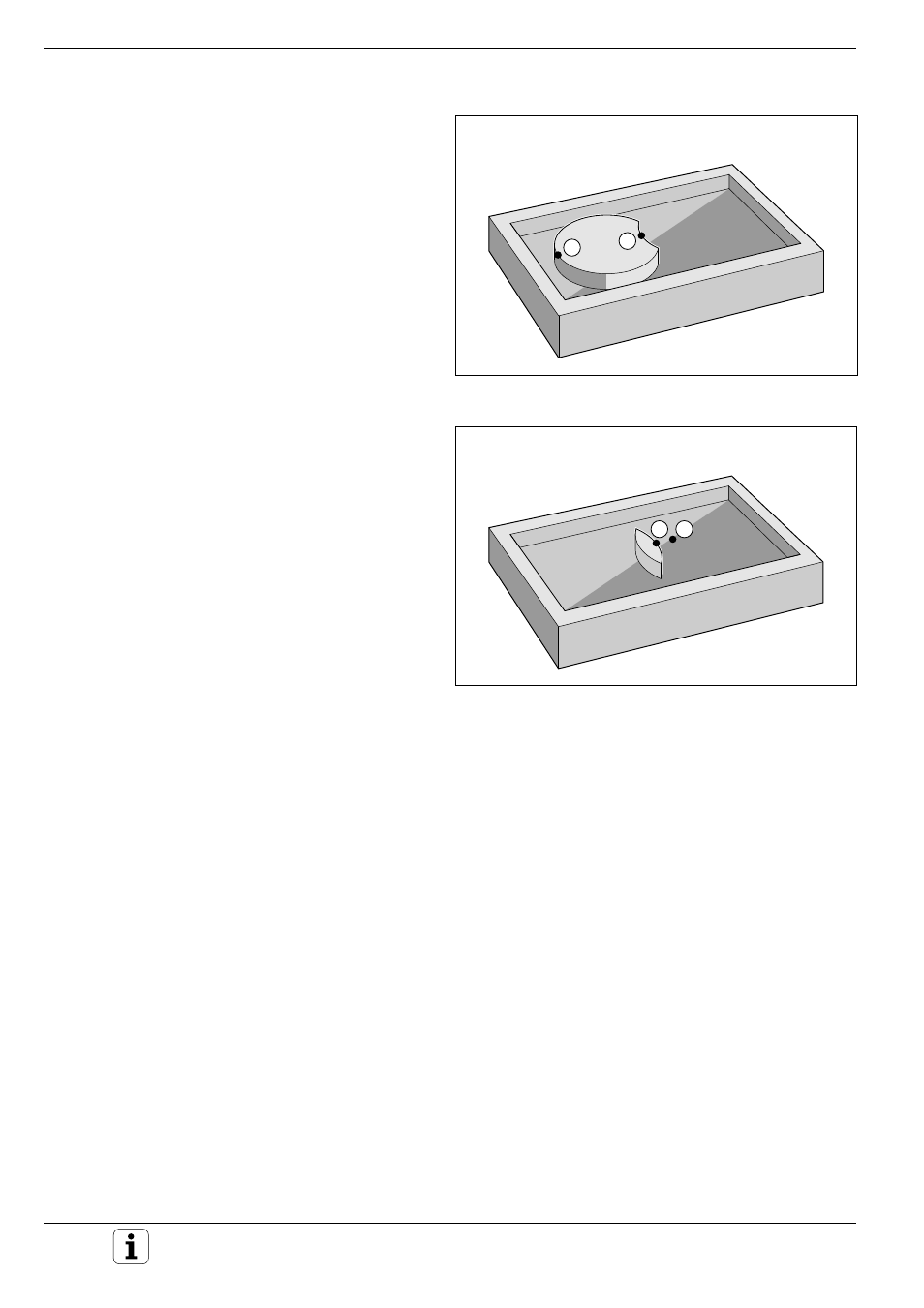

Abb. 8.25: Überlagerte Inseln: Differenz-Fläche
Abb. 8.26: Überlagerte Inseln: Schnitt-Fläche
A B
