TNC 425/TNC 415 B/TNC 407 1-29
1 Einführung
oder
GOTO
z.B.
oder
4 7

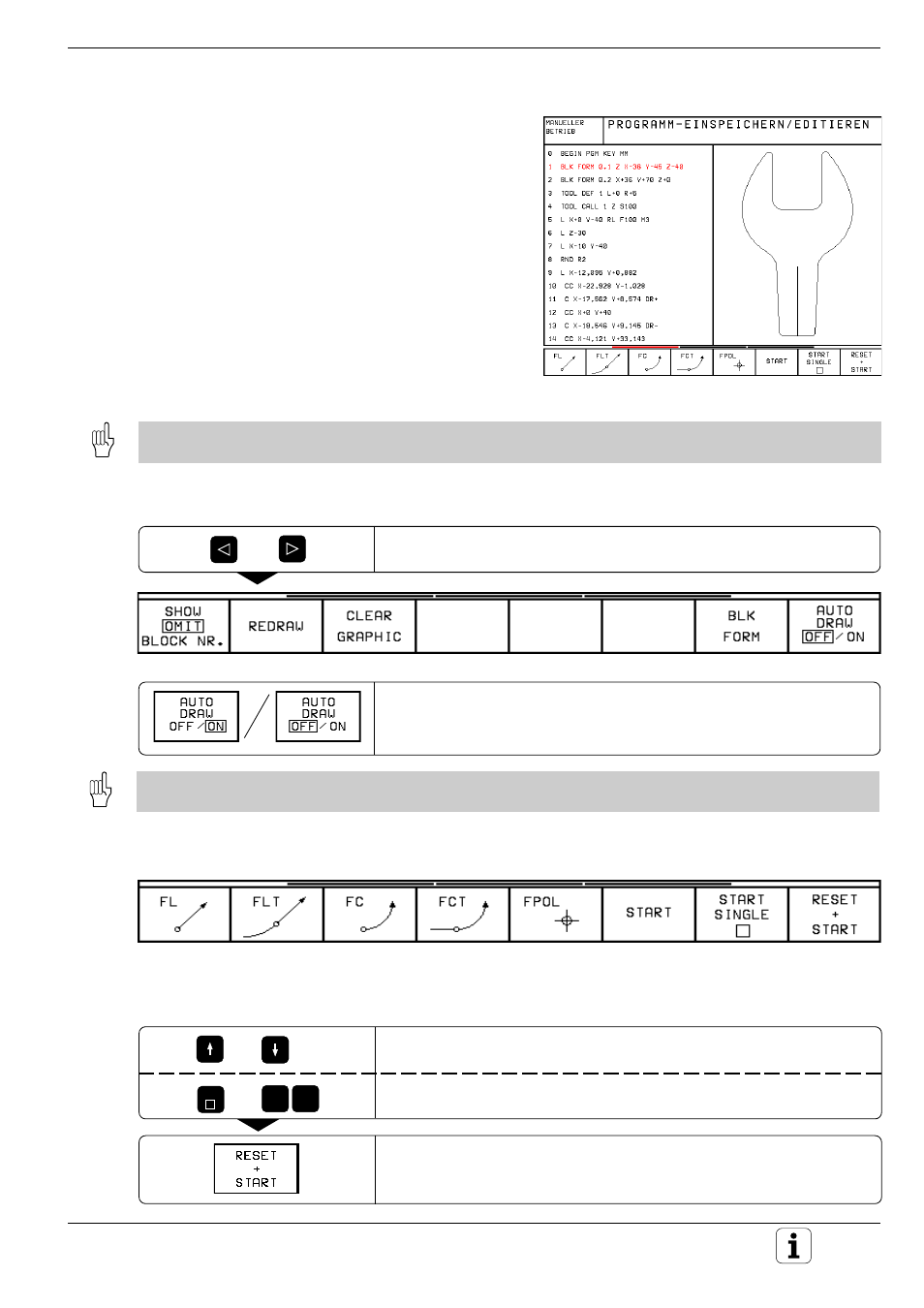

1.5 Programmier-Grafik
Mit der zweidimensionalen Programmier-Grafik
können Eingaben noch während des
Programmierens grafisch dargestellt werden.
Die TNC stellt für die Programmier-Grafik in der
Betriebsart PROGRAMM-EINSPEICHERN/
EDITIEREN folgende Funktionen zur Verfügung:
• Ausschnitts-Vergrößerung
• Ausschnitts-Verkleinerung
• Satznummern ein- bzw. ausblenden
• unterbrochene Linien nachzeichnen
• Grafik löschen
• Grafik unterbrechen
Die Grafik-Funktionen werden ausschließlich mit
Softkeys angewählt.
Wenn Sie mit der Programmier-Grafik arbeiten wollen, müssen Sie die Bildschirm-Aufteilung auf
PGM + GRAPHICS schalten (siehe S. 1-6)
Grafik beim Programmieren mitführen
Softkey-Leiste umschalten
Grafik beim Programmieren mitführen/nicht mitführen
Grundeinstellung ist OFF
AUTO DRAW ON zeichnet keine Programmteil-Wiederholungen mit
Programmier-Grafik für bestehendes Programm erstellen
Grafik bis zu einem bestimmten Satz erstellen
Gewünschten Satz mit vertikalen Pfeiltasten anwählen
Nummer eines Satzes eingeben, z.B. 47
Grafik von Satz 1 bis zum angewählten Satz erstellen.
Der Softkey AUTO DRAW muß auf ON stehen
Abb. 1.37: Programmier-Grafik
