Bahnbewegungen – Freie Konturprogrammierung FK
5
Werkzeug-Bewegungen programmieren

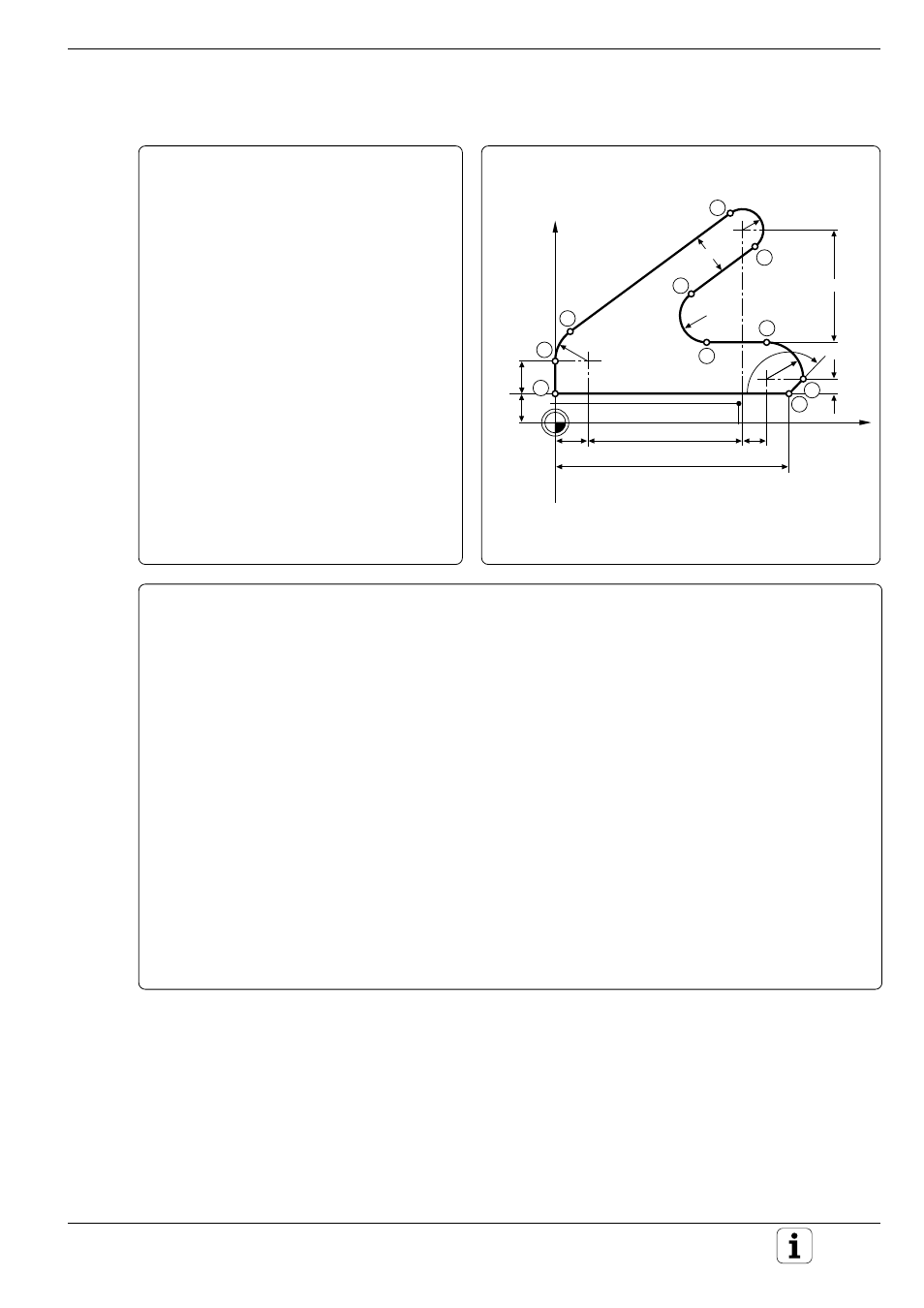

3. Übungsbeispiel zur Freien Konturprogrammierung FK
Bearbeitungsprogramm
0
BEGIN PGM BSPFK3 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+2
4
TOOL CALL 1 Z S100
5
L Z+100 R0 F MAX M6
6
APPR LN X+0 Y+10 Z-10 LEN+20
RR F100 M3
7
FL X+90,65 PDX+75 PDY +7,5 D+2,5
8
FSELECT 1
9
FL IAN–135
10
FC DR+ R12,7 CCX+84,3 CCY+16,35
11
FLT PAR7
12
FSELECT 2
13
FCT DR –R10
14
FLT
15
FCT DR+ R7,94 CCX+76,2 ICCY+44,45
RCCY10
16
FLT PAR14
17
FCT DR+ R12,7 CCX+12,7 CCY+22,7
18
FLT X+0 Y+10
19
DEP LN LEN+15 F100
20
L Z+100 F MAX M2
21
END PGM BSPFK3 MM
Programmsatz
Konturelement
Bekannte Angaben
FK-Eingabe
7
Gerade FL
• Rechtwinklige X-Koordinaten des Geraden-Endpunkts
X
• Hilfspunkt außerhalb der Geraden
PDX, PDY
• Abstand Gerade-Hilfspunkt
D
9
Gerade FL
• Anstiegswinkel zu Winkelbezugsachse
IAN
10
Kreisbahn FC
• Drehsinn
DR
• Radius
R
• Rechtwinklige Mittelpunktskoordinaten
CCX, CCY
11
Gerade FLT
• Parallel zu Element aus Satz 7
PAR N
13
Kreisbahn FCT
• Drehsinn
DR
• Radius
R
14
Gerade FLT
• Keine
15
Kreisbahn FCT
• Drehsinn
DR
• Radius
R
• Rechtwinklige Mittelpunktskoordinaten
CCX, CCY
16
Gerade FLT
• Parallel zu Element aus Satz 14
PAR N
17
Kreisbahn FCT
• Drehsinn
DR
• Radius
R
• Rechtwinklige Mittelpunktskoordinaten
CCX, CCY
18
Gerade FLT
• Rechtwinklige Koordinaten des Geradenendpunkts
X, Y
X
Y
12,7
R12,7
90,65
63,5
8,1
7
6,35
44,45
R12,7
135
°
R10
R7,94
15,88
18
17
16
15
14
11
13
10
9
12,7
10
75
7,5
Hilfspunkt
