Seite 127: An vorheriges konturelement, Kreisbahn ct mit tangentialem anschluß
TNC 425/TNC 415 B/TNC 407
5-28
5
Werkzeug-Bewegungen programmieren

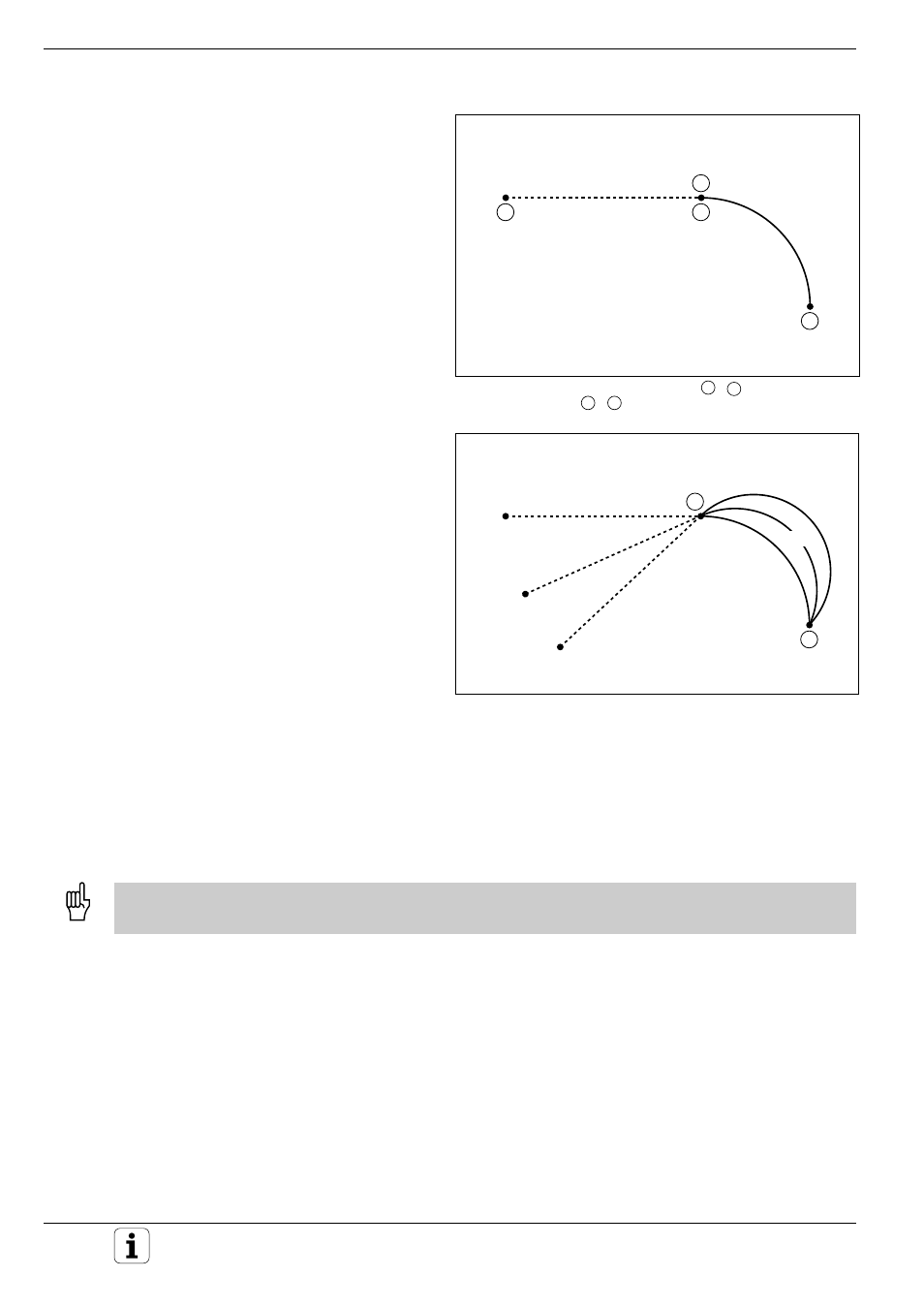

Abb. 5.36: Tangential an das Geradenstück
1
-
2
anschließende
Kreisbahn
S
-
E
Abb. 5.37: Tangential anschließende Kreisbahnen hängen vom vorher-
gehenden Konturelement ab
Bahnbewegungen – rechtwinklige Koordinaten
1
2
E
S
E
L1
L2
L3
CT3
CT1
CT2
S
Kreisbahn CT mit tangentialem Anschluß
Das Werkzeug verfährt auf einem Kreisbogen, der
tangential an das zuvor programmierte Kontur-
element anschließt.
Tangential ist ein Übergang, wenn am Schnitt der
Konturelemente kein Knick- oder Eckpunkt ent-
steht, die Konturelemente also stetig ineinander
übergehen.
Eingabe
Koordinaten des Kreisbogen-Endpunkts
Voraussetzungen
• Das Konturstück, an das der Kreisbogen mit CT tangential anschließen
soll, wird direkt vor dem CT-Satz programmiert.
• Vor dem CT-Satz stehen im Programm mindestens zwei Positionier-
sätze, durch die das Konturstück definiert wird, an das der Kreisbogen
anschließt.
Im CT-Satz und dem vorausgegangenen Positioniersatz sollten beide Koordinaten der Ebene stehen, in der ein
Kreisbogen ausgeführt wird.
