9-43 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme
9.5 Digitalisieren mit dem TS 120
Mäanderförmiges Digitalisieren
Mit dem Digitalisier-Zyklus 6 MAEANDER wird eine
3D-Form mäanderförmig digitalisiert. Dieses
Verfahren eignet sich besonders für relativ flache
Formen. Falls Sie die Digitalisierdaten mit der
HEIDENHAIN-Auswertesoftware SUSA weiterver-
arbeiten, müssen Sie mäanderförmig digitalisieren.
Beim Digitalisiervorgang verfährt das Tastsystem –
ausgehend vom MIN-Punkt in der Bearbeitungs-
ebene – in positiver Richtung einer wählbaren
Achse der Bearbeitungsebene bis zur Bereichs-
grenze. Dort wird das Tastsystem um den Linien-
abstand versetzt und fährt anschließend auf dieser
Zeile wieder zurück. Am anderen Ende der Zeile
wird dann das Tastsystem erneut um den Linienab-
stand versetzt. Der Vorgang wiederholt sich, bis
der gesamte Bereich abgetastet ist.
Am Ende des Digitalisiervorgangs fährt das Tastsystem auf die
SICHERE HOEHE zurück.
Startpunkt
• MIN-Punkt-Koordinaten der Bearbeitungsebene aus Zyklus 5
BEREICH, Werkzeugachsen-Koordinate = SICHERE HOEHE
• Startpunkt automatisch anfahren:
zuerst in der Werkzeugachse auf SICHERE HOEHE, dann in der
Bearbeitungsebe
Form anfahren
Das Tastsystem fährt in negativer Werkzeugachsen-Richtung auf die
Form zu. Die Koordinaten der Position, bei der das Tastsystem die Form
berührt, werden gespeichert.
Eingaben
• LINIENRICHTUNG
Koordinatenachse der Bearbeitungsebene, in deren positiver Richtung
das Tastsystem vom ersten gespeicherten Konturpunkt aus verfährt.
• BEGRENZUNG IN NORMALEN-RICHTUNG
Strecke, um die das Tastsystem nach einer Auslenkung freigefahren
wird.
Eingabebereich: 0 bis 5 mm
Empfehlung: Eingabewert sollte zwischen 0.5 mal PUNKTABSTAND
und PUNKTABSTAND liegen. Je kleiner der Tastkugel-Radius desto
größer sollten Sie die BEGRENZUNG IN NORMALENRICHTUNG
wählen
• LINIENABSTAND
Versatz des Tastsystems an den Zeilenenden; Zeilen-Abstand
Eingabebereich: 0 bis 5 mm
• MAX. PUNKTABSTAND
Maximaler Abstand zwischen den von der TNC abgespeicherten
Punkten.
Eingabebereich: 0.02 bis 5 mm
Y
X
Z

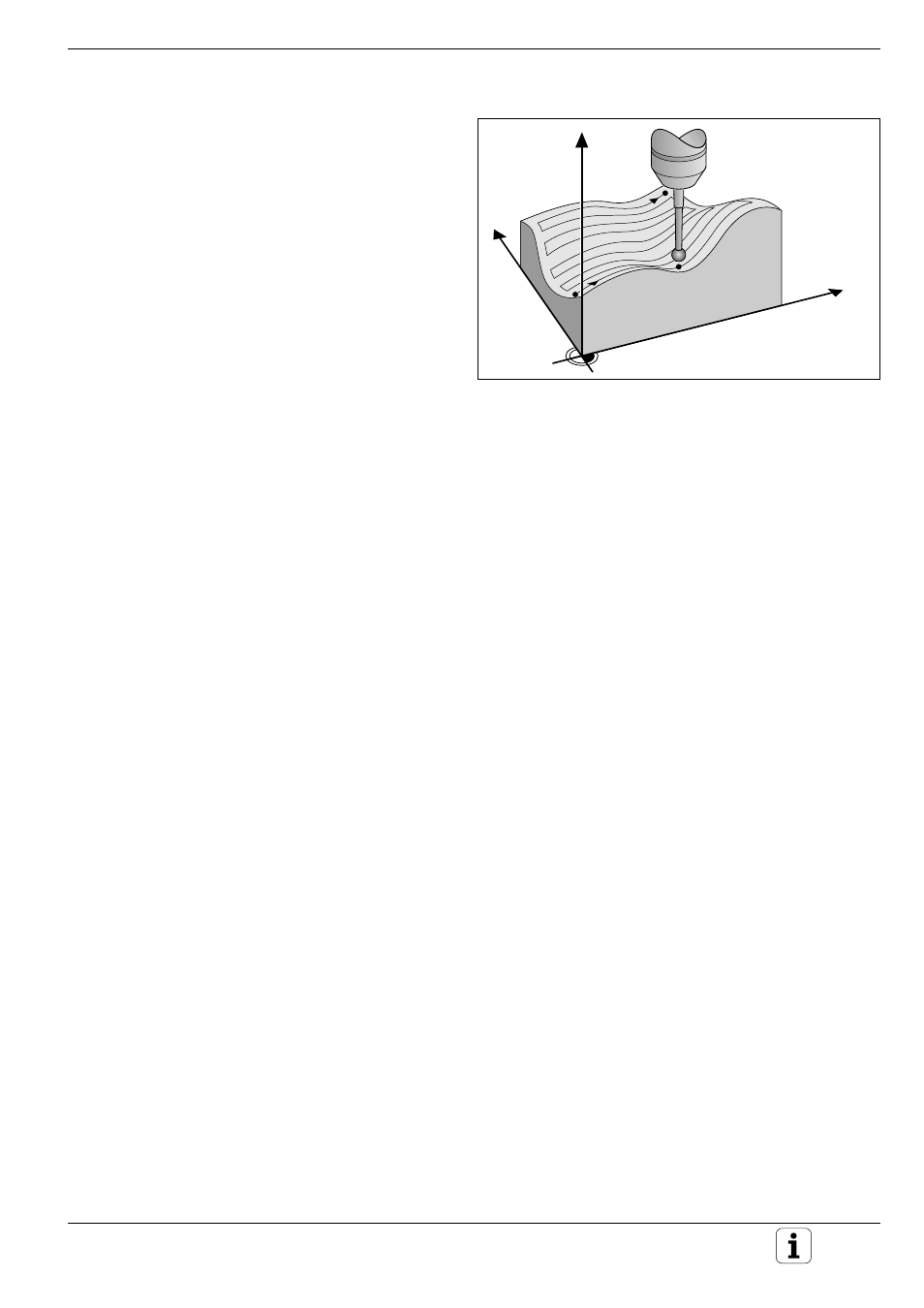

Abb. 9.29: Mäanderförmiges Abtasten einer Zeile der 3D-Form
