5-37
TNC 425/TNC 415 B/TNC 407
5
Werkzeug-Bewegungen programmieren

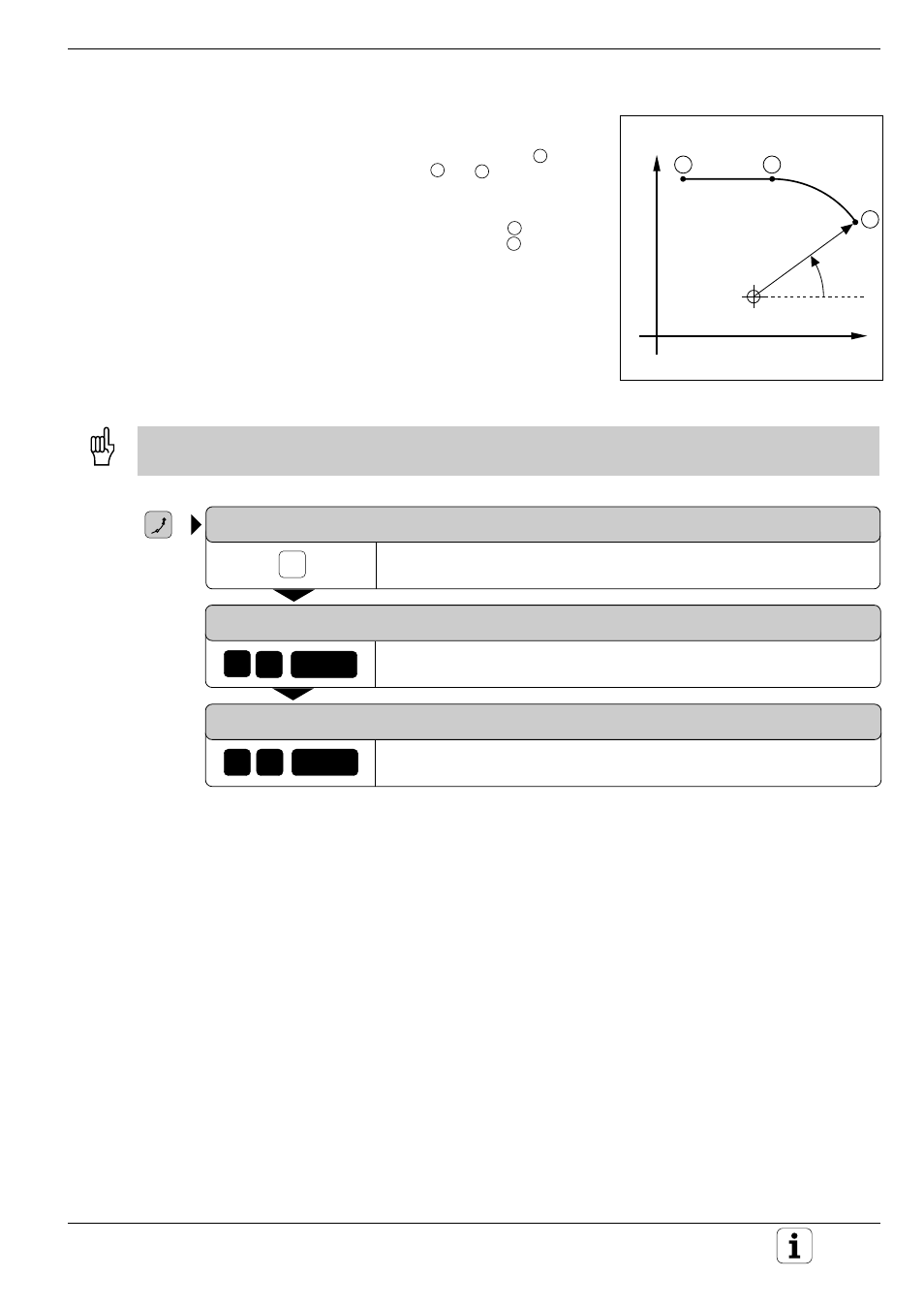

Abb. 5.42: Kreisbahn um einen Pol mit
tangentialem Anschluß
CT
Bahnbewegungen – Polarkoordinaten
CC
PA
PR
E
2
1
Kreisbahn CTP mit tangentialem Anschluß
Das Werkzeug verfährt auf einer Kreisbahn, die tangential (bei
2
) an ein
vorhergegangenes Konturelement anschließt (
1
bis
2
).
Eingabe:
• Polarkoordinaten-Winkel PA des Kreisbogen-Endpunkts
E
• Polarkoordinaten-Radius PR des Kreisbogen-Endpunkts
E
•
Die Übergangspunkte müssen genau bestimmt sein.
•
Der POL ist nicht der Mittelpunkt des Konturkreises.
KOORDINATEN ?
Polarkoordinaten anwählen
POLARKOORDINATEN-RADIUS PR?
Abstand des Kreisbogen-Endpunkts zum Pol eingeben,
z.B. PR=10 mm
POLARKOORDINATEN-WINKEL PA ?
Winkel von Winkelbezugsachse zu PR eingeben, z.B. PA = 80°
Eingabe, falls nötig:
Radiuskorrektur R
Vorschub F
Zusatzfunktion M
NC-Satz: z.B. CTP PR +10 PA +80
P
0
1
8
ENT
0
ENT
