4-19 TNC 425/TNC 415 B/TNC 407
4 Programmieren

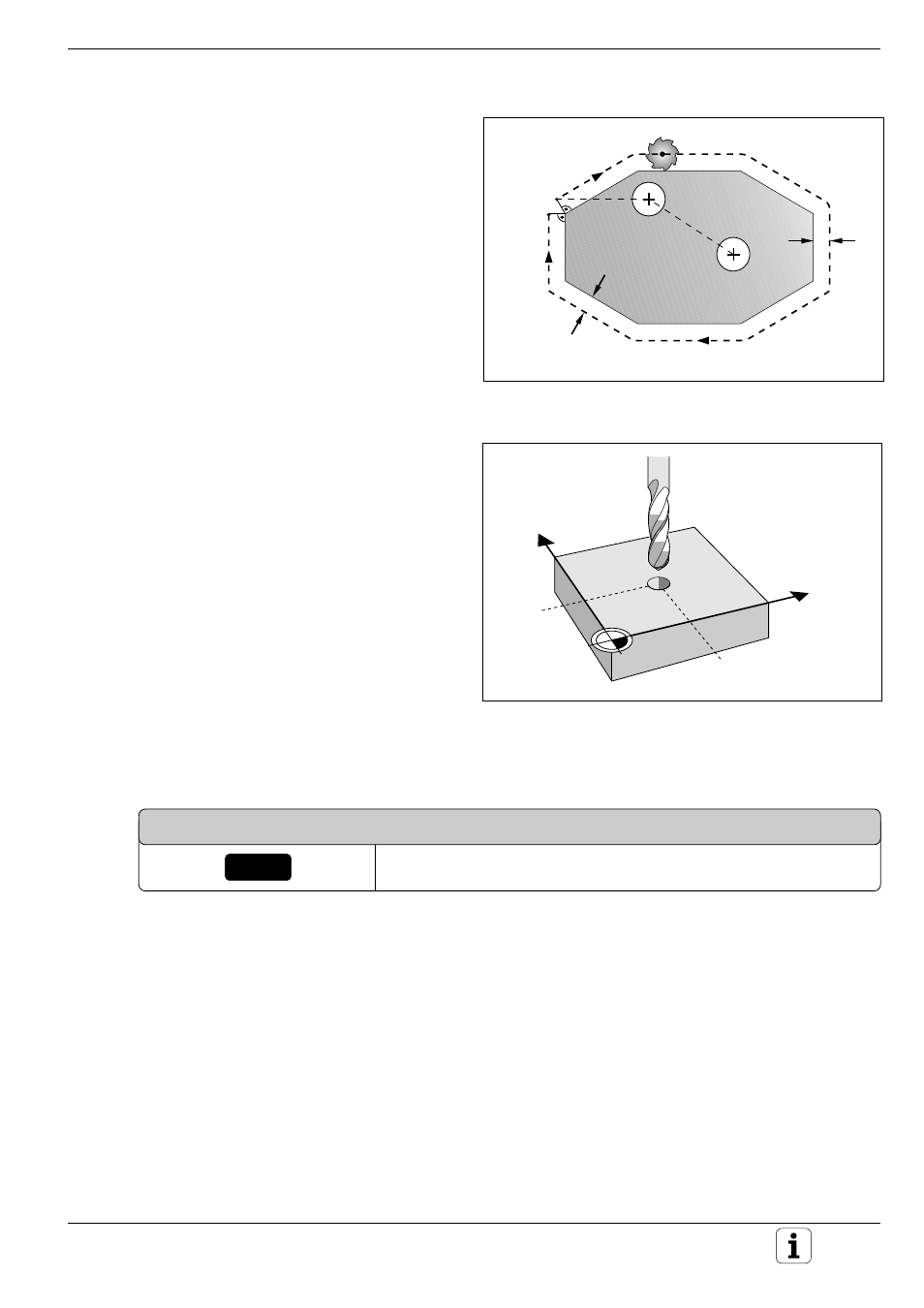

Abb. 4.10: Programmierte Kontur (–––, +) und
Werkzeug-Verfahrweg (- - -)
Abb. 4.11: Bohrpositionen werden ohne Radiuskorrektur angefahren
ENT
.
.
.
4.4 Werkzeug-Korrekturwerte
Werkzeugradius-Korrektur
Eine Werkzeug-Bewegung kann auf folgende Art
programmiert werden:
• ohne Radiuskorrektur: R0
• mit Radiuskorrektur: RL oder RR
• achsparallele Verfahrbewegungen
mit R+ oder R–
Bahnbewegung ohne Radiuskorrektur: R0
Das Werkzeug verfährt mit seinem Mittelpunkt
auf der programmierten Bahn.
Anwendungsbereiche:
• Bohren
• Vorpositionieren
Dialogfrage im Positioniersatz beantworten:
RADIUSKORR.: RL/RR/KEINE KORR.?
Werkzeugbewegung ohne Radiuskorrektur anwählen.
Y
X
Y
X
R
R
