Xr25 r25 – HEIDENHAIN TNC 407 (280 580) User Manual Benutzerhandbuch
Seite 229
8-22
8
Zyklen
TNC 407/ TNC 415 B/ TNC 425
Y
X
Z
Y
X
Z
Überlagerte Konturen
Taschen und Inseln können zu einer neuen Kontur überlagert werden.
Damit kann die Fläche einer Tasche durch eine überlagerte Tasche
vergrößert oder eine Insel verkleinert werden.
Startposition
Die Bearbeitung beginnt an der Start-Position der ersten Tasche in
Zyklus 14 KONTUR. Die Startposition sollte möglichst weit von den
überlappenden Zonen entfernt sein.
Übungsbeispiel: Überlagerte Taschen
Die Bearbeitung beginnt mit dem ersten in Satz 6 genannten Kontur-
Label.
Die erste Tasche muß außerhalb der zweiten Tasche beginnen.
Innen-Bearbeitung bei Verwendung eines
Fräsers mit einem Stirnzahn über Mitte
schneidend (DIN 844), Werkzeug-Radius 3 mm
Koordinaten der Kreismittelpunkte:
1
X = 35 mm
Y
=
50 mm
2
X = 65 mm
Y
=
50 mm
Kreisradien
R = 25 mm
Sicherheits-Abstand:
2 mm
Frästiefe:
10 mm
Zustellung:
5 mm
Vorschub Tiefenzustellung: 500 mm/min
Schlichtaufmaß:
0
Ausräumwinkel:
0
Fräsvorschub:
500 mm/min
Y
35
65
50
X
R25
R25
1
2
Fortsetzung nächste Seite

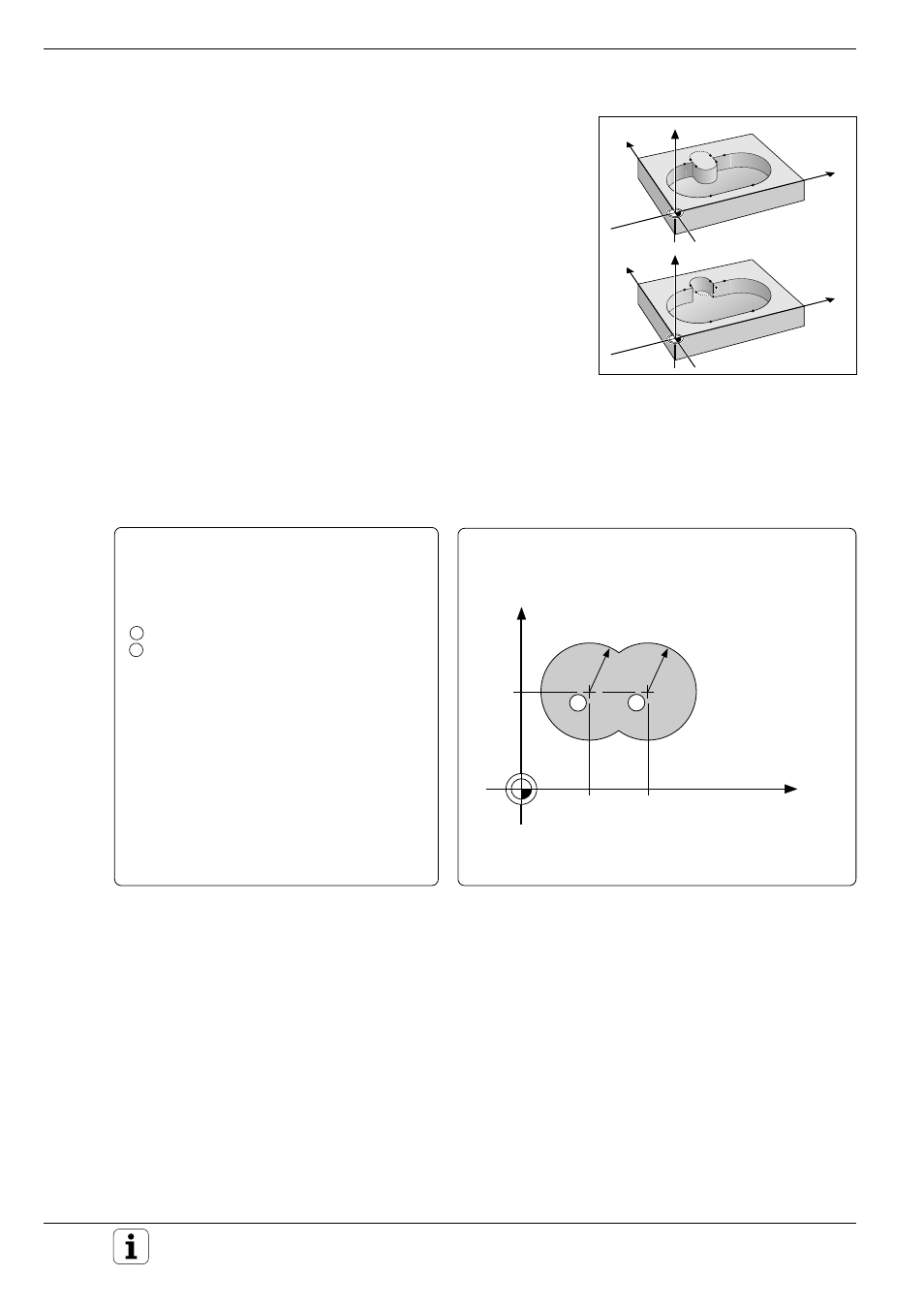

Abb. 8.17: Beispiele für überlagerte Konturen
