Werkzeug-Bewegungen programmieren

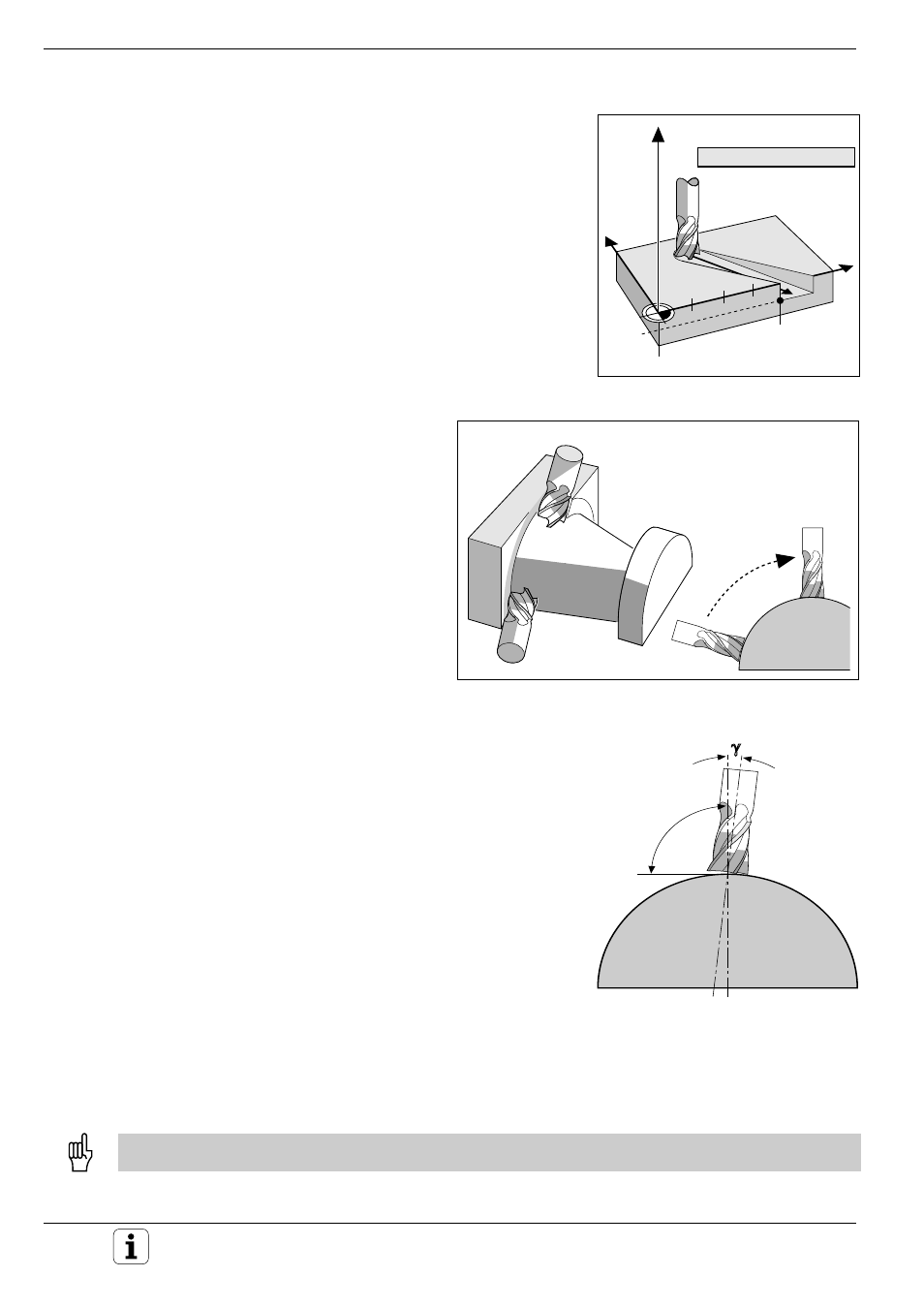

Abb. 5.17: Gleichzeitiges Verfahren von mehr als drei Koordinaten-
achsen, z.B. Bearbeiten einer 3D-Form mit Schaftfräser
Abb. 5.18: Sturzfräsen
Abb. 5.16: Dreidimensionale Bewegung
Y
X
Z
80
10
L X +80 Y 0 Z –10
90
°
γ
Bewegung von drei Maschinenachsen (3D-Bewegung)
Das Werkzeug wird auf einer Geraden auf die programmierte Position
gefahren.
Anzahl der im NC-Satz programmierten Achsen: 3
Sonderfall: Bei einer Schraubenlinie wird einer Kreisbewegung in der
Ebene eine Geradenbewegung senkrecht überlagert.
Eingabe von mehr als drei Koordinaten
(nicht bei TNC 407)
Die TNC steuert bis zu 5 Achsen gleichzeitig. Bei
einer fünfachsigen Bearbeitung werden beispiels-
weise 3 Linear- und 2 Drehachsen gleichzeitig
verfahren.
Solche Bearbeitungen lassen sich nicht mehr direkt
an der Maschine programmieren.
Vorteile der fünfachsigen Bearbeitung:
• 3D-Formen können auch mit Schaftfräsern
bearbeitet werden („Sturzfräsen“)
• 3D-Formen werden schneller und genauer
bearbeitet
Eingabe:
z.B. L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
(z.B. 3 Linear- und 2 Rundachsen)
Die zusätzlichen Koordinaten werden wie gewohnt in einen L-Satz
programmiert.
Eine vier- oder fünfachsige Bewegung wird von der TNC nicht grafisch dargestellt.
