5–49 TNC 425/TNC 415 B/TNC 407
5.6 Bahnbewegungen – Freie Konturprogrammierung FK
5 Werkzeug-Bewegungen programmieren
8
5 z.B.
END

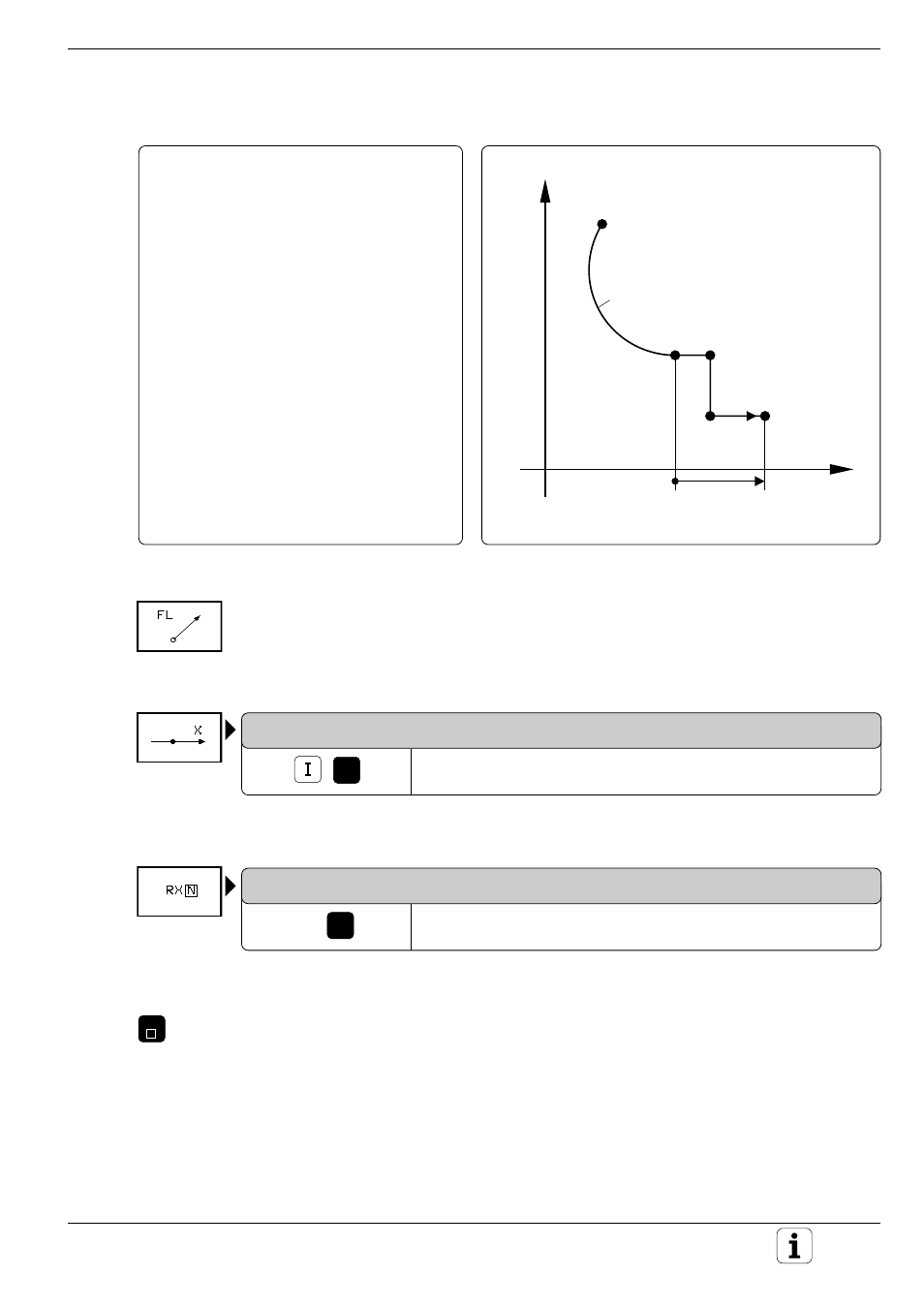

Übungsbeispiel: Rechtwinklige Koordinaten bezogen auf den Endpunkt eines anderen Konturelements
Bekannte Angabe für Gerade G1:
Abstand des Geraden-Endpunkts auf X-Achse
um IX = 8 mm vom Endpunkt des Kontur-
elements E1 entfernt
Dialogeröffnung:
Gerade ohne tangentialen Anschluß
Inkrementalwert auf X-Achse eingeben:
X-KOORDINATE?
Abstand der Elemente eingeben, IX = 8 mm
Bezug auf Endpunkt von Element E1 eingeben:
IX-BEZUG = ENDPUNKT VON SATZ?
Nummer des Satzes eingeben, in dem das Element E1 programmiert
ist, z.B. 5
Satz abschließen:
NC-Satz: FL IX+8 RX5
X
Y
G1
E1
12
8
