Werkzeug-Bewegungen programmieren
Bahnbewegungen – rechtwinklige Koordinaten

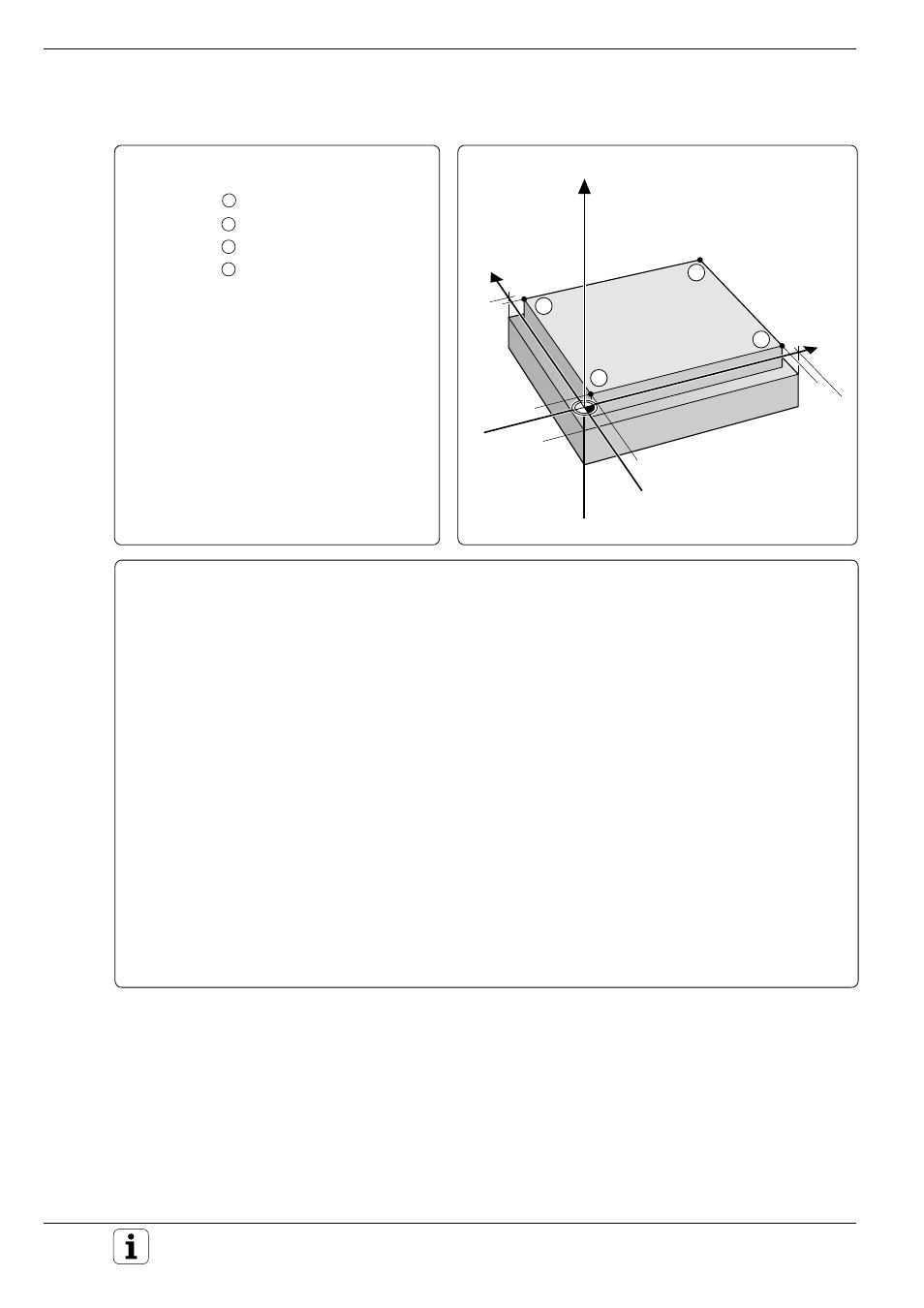

Übungsbeispiel: Viereck umfräsen
Koordinaten der
Eckpunkte:
1
X =
5 mm
Y =
5 mm
2
X =
5 mm
Y = 95 mm
3
X = 95 mm
Y = 95 mm
4
X = 95 mm
Y =
5 mm
Frästiefe:
Z
F
= –10 mm
100
95
5
–10
5
100
95
3
1
2
4
Y
X
Z
Bearbeitungsprogramm
0
BEGIN PGM VIERECK MM ................................ Programm-Beginn; Programm-Name VIERECK; Maßangaben
in Millimetern
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0 .................... Rohteil-Definition für grafische Simulation der Bearbeitung
(MIN- und MAX-Punkt)
3
TOOL DEF 1 L+0 R+5
4
TOOL CALL 1 Z S1000 ...................................... Werkzeug-Definition im Programm; Werkzeug-Aufruf in
Zustellachse Z; Spindeldrehzahl S = 1000 U/min
5
L Z+100 R0 F MAX M6 ...................................... Freifahren in der Zustellachse; Eilgang; Werkzeug ein-
wechseln
6
APPR LT X+5 Y+5 Z–10 LEN20 RL F100 M3 .... Kontur anfahren auf Geraden mit tangentialem Anschluß
7
L Y+95 ................................................................ Zweiten Konturpunkt – Eckpunkt ➁ – anfahren:
Alle Größen, die gegenüber Satz 8 gleich bleiben, brauchen
nicht erneut programmiert zu werden
8
L X+95 ................................................................ Dritten Konturpunkt – Eckpunkt ➂ – anfahren
9
L Y+5 .................................................................. Vierten Konturpunkt – Eckpunkt ➃ – anfahren
10
L X+5 Y+5 .......................................................... Fräsbearbeitung fertigstellen: Ersten Konturpunkt erneut
anfahren
11
DEP LN LEN+20 F100 ....................................... Kontur verlassen auf Geraden senkrecht zum letzten Kontur-
element
12
L Z+100 F MAX M2 ........................................... Werkzeug auf Sicherheitsabstand fahren; Eilgang;
Spindel AUS, Kühlmittel AUS, Programmlauf HALT,
Rücksprung zu Satz 1 des Programms
13
END PGM VIERECK MM ................................... Programm-Ende
