TNC 425/TNC 415 B/TNC 407
5–52
5
Werkzeug-Bewegungen programmieren
Bahnbewegungen – Freie Konturprogrammierung FK

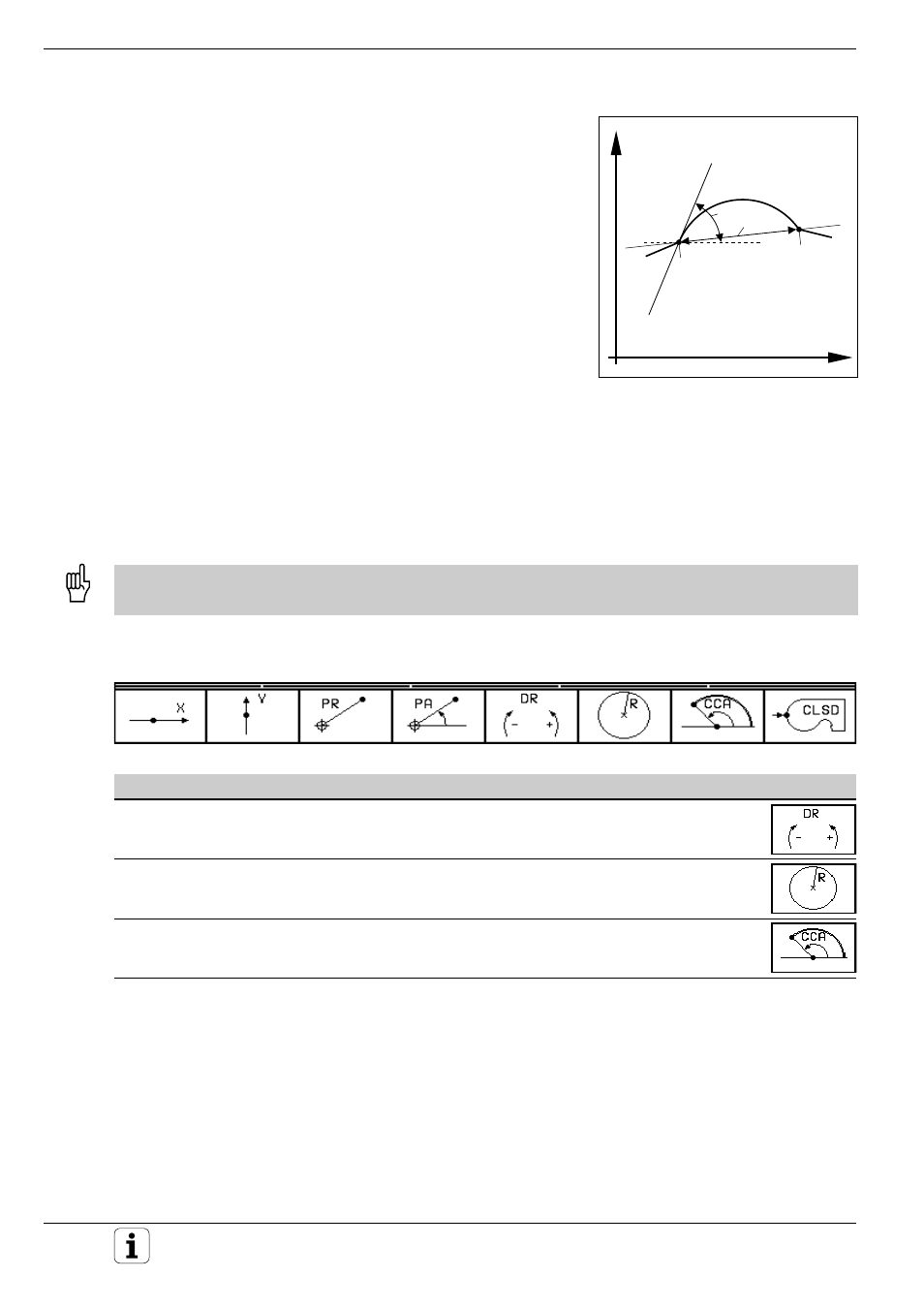

Abb. 5.47: Anstiegswinkel und Sehnenlänge
einer Kreisbahn
LEN
AN
Kreisbahnen frei programmieren
Anstiegswinkel bei Kreisbahnen
Der Anstiegswinkel AN einer Kreisbahn wird durch die Eintritts-Tangente
in die Kreisbahn bestimmt.
Sehnenlänge bei Kreisbahnen
Als Sehnenlänge wird bei einer Kreisbahn die Länge LEN des Kreisbo-
genabschnitts eingegeben.
Mittelpunkt aus frei programmierten Kreisen
Bei frei programmierten Kreisbahnen (FC- und FCT-Sätze) berechnet die
TNC einen Kreisbahn-Mittelpunkt.
Damit lassen sich auch bei der FK-Programmierung Vollkreise in einem
Programm-Satz programmieren.
Ein vorher berechneter oder programmierter Kreismittelpunkt wird dann
nicht mehr berücksichtigt.
Sollen sich beispielsweise konventionell programmierte Polarkoordinaten
auf einen Pol beziehen, der in einem CC-Satz vor einem FC- oder FCT-
Satz definiert wurde, so ist der Pol erneut einzugeben.
Eingabemöglichkeiten und Softkeys, die hier nicht erklärt werden, haben die gleiche Funktion wie bei Geraden
beschrieben.
Direkte Angaben zur Kreisbahn oder zum Kreisbahn-Endpunkt
Bekannte Angabe
Dialog
Softkey
Drehsinn der Kreisbahn
DREHUNG IM UHRZEIGERSINN: DR–?
Kreisbahn-Radius
KREISRADIUS?
Winkel von führender Achse
WINKEL FUER KREIS-ENDPUNKT?
zum Bahn-Endpunkt
