Seite 318
9-51
TNC 425/TNC 415 B/TNC 407
9
3D-Tastsysteme

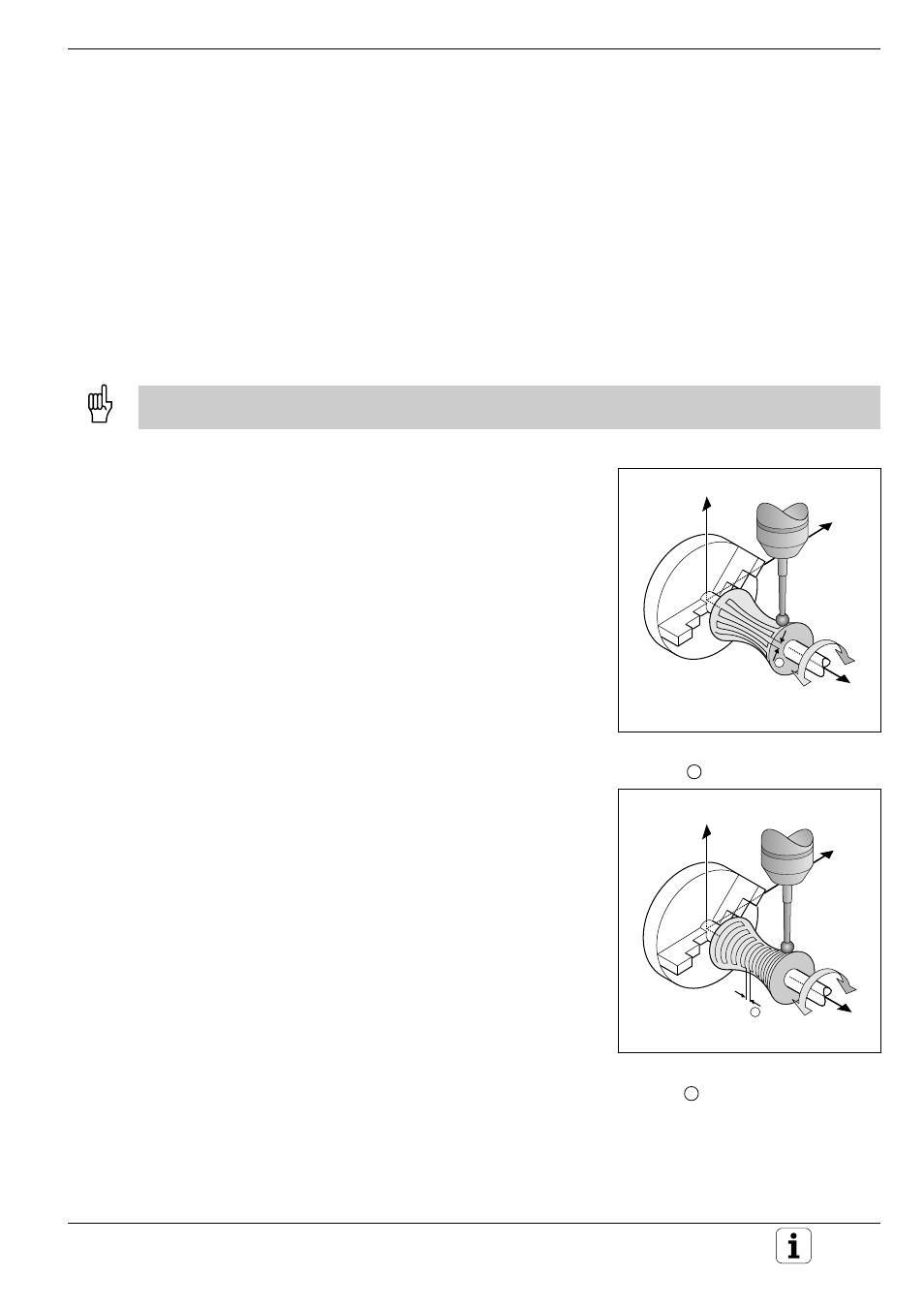

Abb. 9.33: Zeilenförmig Digitalisieren mit Dreh-
achse; Linienrichtung z.B. A;
1 : L.ABST
Z
Y
X
A
1
Z
Y
X
A
1
Digitalisieren mit Drehachsen
Beim Digitalisieren mit Drehachsen kann mäanderförmig (Zyklus 6),
zeilenförmig (Zyklus 8) oder mit Höhenlinien (Zyklus 7) digitalisiert
werden. Unabhängig vom verwendeten Digitalisierzyklus muß im Zyklus
BEREICH die entsprechende Drehachse eingegeben werden. Die TNC
interpretiert diese Drehachsen-Werte als Gradzahlen.
Digitalisier-Daten
Die Digitalisier-Daten-Datei enthält Angaben in den im Zyklus BEREICH
festgelegten Achsen.
Ein BLK FORM wird nicht mit ausgegeben, da die grafische Darstellung
von Drehachsen nicht möglich ist.
Beim Digitalisieren und beim Fräsen muß der Anzeigemodus der Drehachse übereinstimmen (Anzeige reduzieren
auf Wert unter 360° oder Anzeige nicht reduzieren).
Zyklus MAEANDER mit Drehachse
Wird in Eingabeparameter LINIENRICHTUNG eine
Linearachse (z.B. X) definiert, schaltet die TNC am
Zeilenende die in Zyklus BEREICH festgelegte
Drehachse (z.B. A) um L.ABST weiter. Das Tast-
system schwingt dann z.B. in der Z/X-Ebene.
Wird als Linienrichtung eine Drehachse (z.B. A)
definiert, schaltet die TNC am Zeilenende die im
Zyklus BEREICH festgelegte Linearachse (z.B. X)
um L.ABST weiter. Das Tastsystem schwingt dann
z.B. in der Z/A-Ebene.
Abb. 9.32: Zeilenförmig Digitalisieren mit Dreh-
achse; Linienrichtung z.B. X;
1 : L.ABST
