8-5
8 Zyklen
TNC 407/ TNC 415 B/ TNC 425

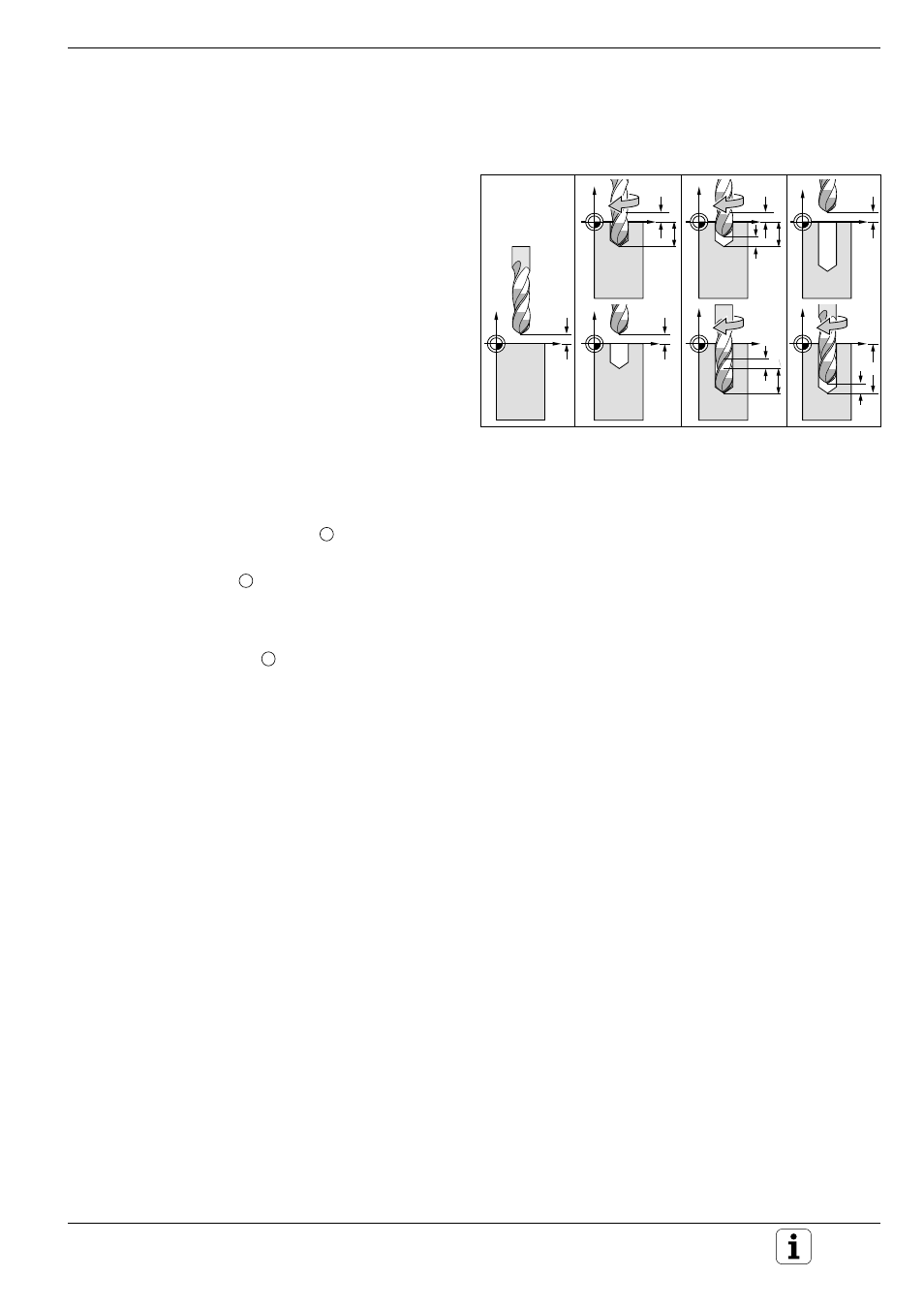

Abb. 8.1: Zyklus-Ablauf: TIEFBOHREN
8.2 Einfachere Bearbeitungszyklen
TIEFBOHREN (Zyklus 1)
Zyklus-Ablauf:
• Das Werkzeug bohrt mit dem eingegebenen
Vorschub bis zur ersten Zustell-Tiefe
• Danach wird das Werkzeug im Eilgang FMAX
zurückgezogen und wieder bis zur ersten
Zustell-Tiefe verfahren, verringert um den
Vorhalte-Abstand t (siehe Berechnungen)
• Anschließend bohrt das Werkzeug mit eingege-
benem Vorschub um eine weitere Zustell-Tiefe
• Dieser Ablauf wird wiederholt, bis die
eingegebene Bohrtiefe erreicht ist
• Am Bohrungsgrund wird das Werkzeug nach
der Verweilzeit zum Freischneiden mit FMAX
zur Start-Position zurückgezogen
Eingaben
• SICHERHEITS-ABSTAND A :
Abstand zwischen Werkzeugspitze (Start-Position) und Werkstück-
Oberfläche
• BOHRTIEFE B :
Abstand zwischen Werkstückoberfläche und Bohrungsgrund (Spitze
des Bohrkegels)
Das Vorzeichen der Bohrtiefe legt die Arbeitsrichtung fest
(– entspricht negativer Werkzeugachsen-Richtung).
• ZUSTELL-TIEFE C :
Maß, um welches das Werkzeug jeweils zugestellt wird.
Sind BOHRTIEFE und ZUSTELL-TIEFE gleich, so verfährt das Werk-
zeug in einem Arbeitsgang auf die eingegebene Bohrtiefe.
Die ZUSTELL-TIEFE muß kein Vielfaches der BOHRTIEFE sein.
Ist die ZUSTELL-TIEFE größer als die BOHRTIEFE, so wird nur bis zur
BOHRTIEFE gebohrt.
• VERWEILZEIT IN SEKUNDEN:
Zeit, in der das Werkzeug am Bohrungsgrund verweilt, um
freizuschneiden.
• VOSCHUB F:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren.
Berechnungen
Die Steuerung ermittelt den Vorhalte-Abstand t selbsttätig:
• Bohrtiefe bis 30 mm: t = 0,6 mm
• Bohrtiefe über 30 mm: t = Bohrtiefe/50
maximaler Vorhalte-Abstand: 7 mm
A
t
A A
A
C
A
t
t
1. 2. 3. 4.
B
C
C
