TNC 425/TNC 415 B/TNC 407
5–44
5
Werkzeug-Bewegungen programmieren
Bahnbewegungen – Freie Konturprogrammierung FK

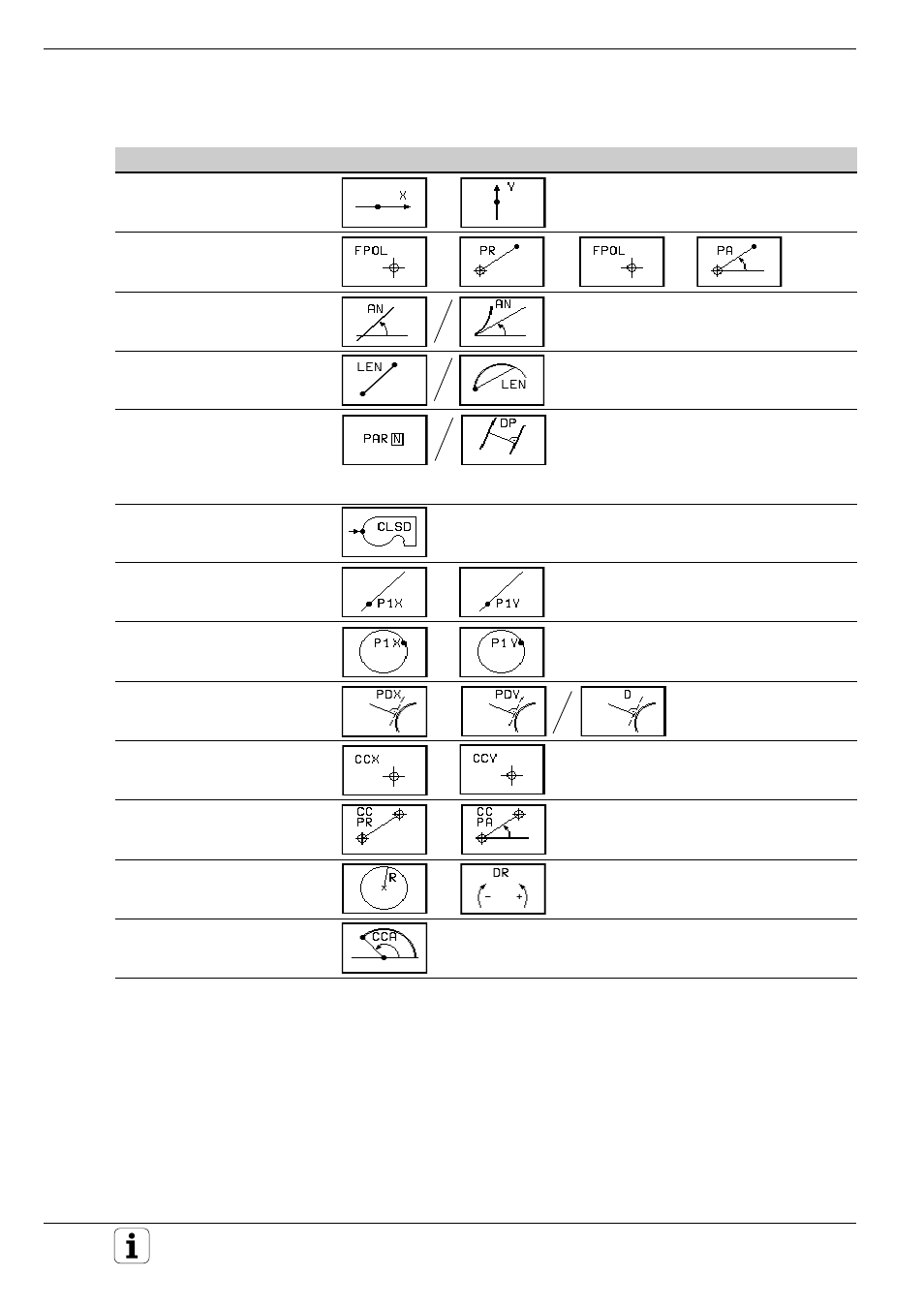

Kurzübersicht über FK-Funktionen
Bekannte Angabe
Softkey
Rechtwinklige Koordinate des
Geraden- oder Kreisbahn-
Endpunkts
Polarkoordinate des
Geraden- oder Kreisbahn-
Endpunkts
Anstiegswinkel der Geraden
bzw. der Eintrittstangente
in die Kreisbahn
Länge der Geraden bzw.
des Kreisbahn-Abschnitts
Paralleler Verlauf einer Geraden
zu einer anderen Geraden bzw.
zur Eintrittstangente einer Kreis-
bahn/Abstand der parallelen
Konturelemente voneinander
Beginn oder Ende einer
geschlossenen Kontur
Rechtwinklige Koordinaten
von Hilfspunkten auf oder
in Richtung der Geraden
Rechtwinklige Koordinaten
von Hilfspunkten auf
der Kreisbahn
Rechtwinklige Koordinaten
eines Hilfspunkts im Abstand D
vom Konturelement
Rechtwinklige Koordinaten
des Kreismittelpunkts
Polarkoordinaten des
Kreismittelpunkts
Radius der Kreisbahn
Drehsinn der Kreisbahn
Bezugswinkel für
Kreisbahn-Ende
Inkremental-Werte
Inkrementale Eingaben werden, wie bei der konventionellen
Programmierung, mit einem „I“ gekennzeichnet.
mit
mit
usw.
usw.
