TNC 425/TNC 415 B/TNC 407 9-44
9 3D-Tastsysteme
9.5 Digitalisieren mit dem TS 120
0 5 z.B.
ENT
X z.B. ENT
TOUCH
PROBE
GOTO 6
ENT
ENT

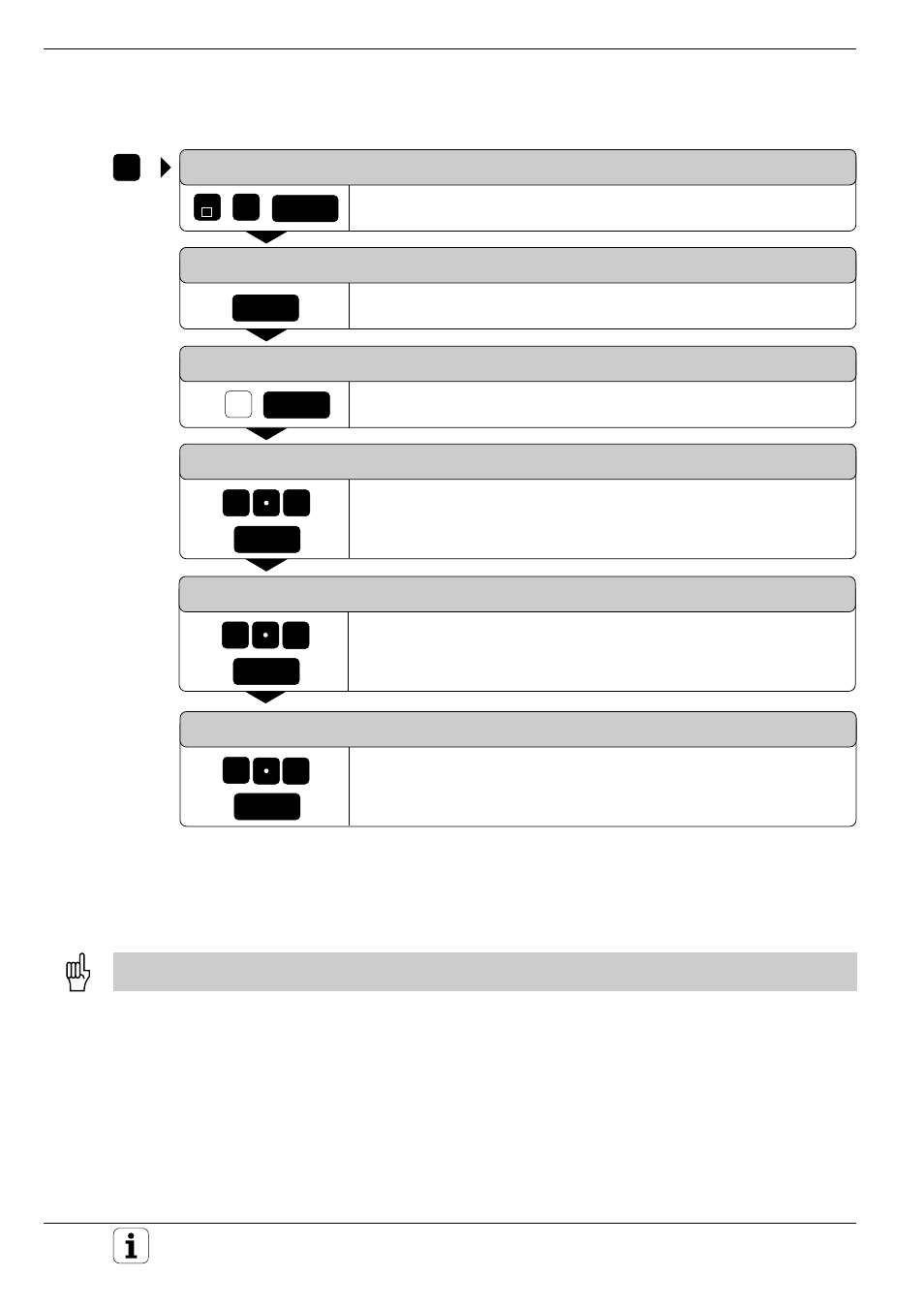

TCH PROBE 6.0 programmieren
TCH PROBE: 0 BEZUGSEBENE
Digitalisier-Zyklus 6 MAEANDER wählen
TCH PROBE: 6 MAEANDER
Digitalisier-Zyklus 6 MAEANDER übernehmen
LINIENRICHTUNG?
Linienrichtung eingeben, z.B. X
BEGRENZUNG IN NORMALEN-RICHTUNG?
Freifahrt-Strecke eingeben, z.B. 0,5 mm
0 z.B.
ENT
5
0 z.B.
ENT
2
LINIENABSTAND?
Linienabstand eingeben, z.B. 0,2 mm
MAX. PUNKTABSTAND?
Maximalen Punktabstand eingeben, z.B. 0,5 mm
NC-Programmsätze:
TCH PROBE 6.0 MAEANDER
TCH PROBE 6.1 RICHTUNG: X
TCH PROBE 6.2 HUB: 0.5 L.ABST: 0.2
P.ABST: 0.5
Im Programm muß vor dem Digitalisierzyklus 6: MAEANDER der Digitalisierzyklus 5: BEREICH definiert sein.
