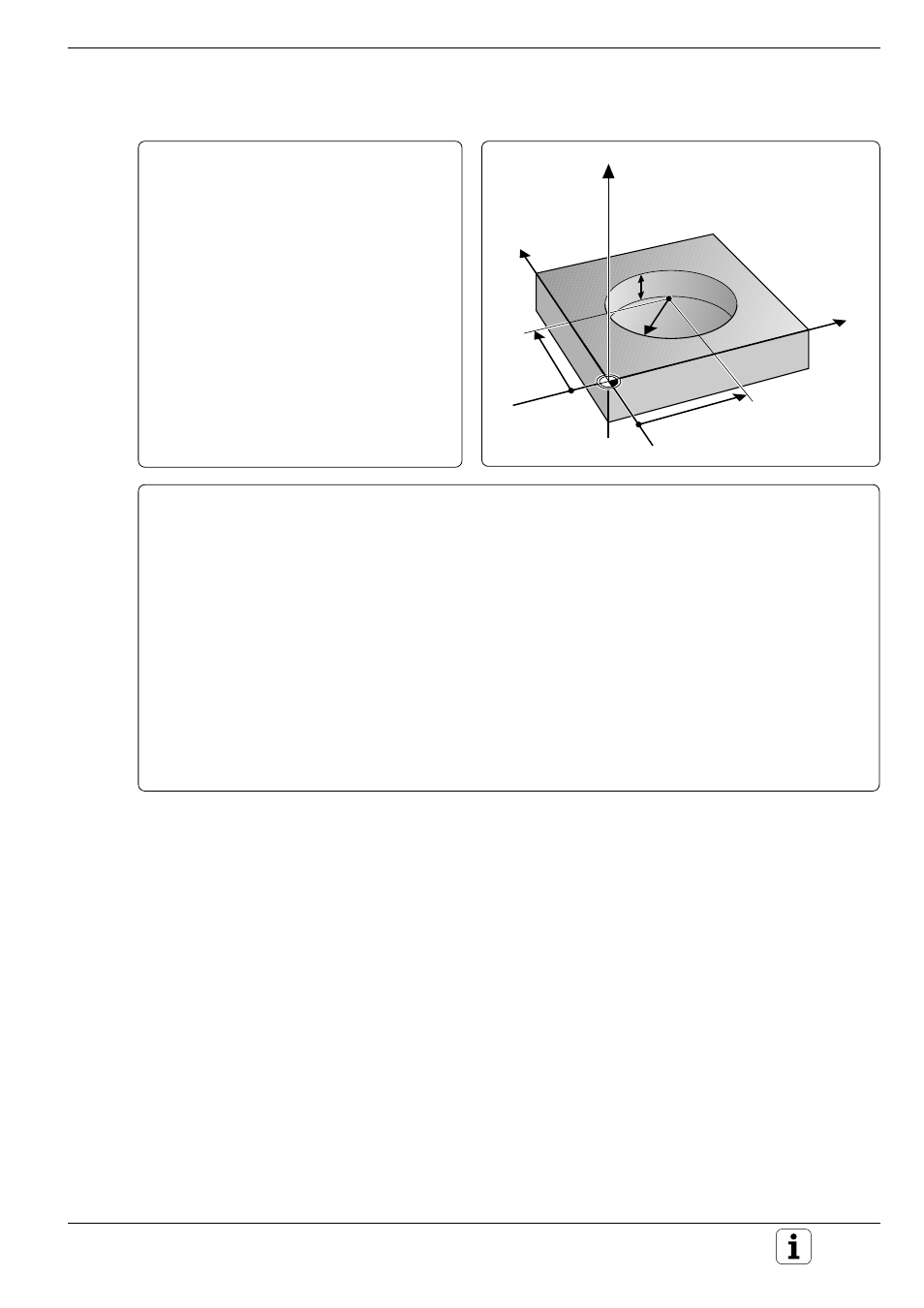

Übungsbeispiel: Kreistasche fräsen
Koordinaten der Taschenmitte:
X
= 60 mm
Y
=
50 mm
Sicherheits-Abstand:
2
mm
Frästiefe:
12
mm
Zustell-Tiefe:
6
mm
Vorschub Tiefenzustellung:
80
mm/min
Kreis-Radius:
35
mm
Fräsvorschub:
100
mm/min
Umlaufsinn der Fräserbahn:
–
Zyklus KREISTASCHE in Bearbeitungsprogramm
0
BEGIN PGM KREIST MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+10
4
TOOL CALL 1 Z S2000
5
CYCL DEF 5.0 KREISTASCHE
6
CYCL DEF 5.1 ABST +2 ..................................... Sicherheits-Abstand
7
CYCL DEF 5.2 TIEFE –12 ................................... Frästiefe
8
CYCL DEF 5.3 ZUSTLG +6 F80 ......................... Zustell-Tiefe und Tiefen-Vorschub
9
CYCL DEF 5.4 RADIUS 35 ................................. Kreis-Radius
10
CYCL DEF 5.5 F 100 DR– .................................. Fräsvorschub und Umlauf der Fräserbahn
11
L Z+100 R0 F MAX M6
12
L X+60 Y+50 F MAX M3 ................................... Vor-Positionieren in X, Y (Taschenmitte), Spindel ein
13
L Z+2 F MAX M99 ............................................. Startposition in Z, Zyklus-Aufruf
14
L Z+100 F MAX M2
15
END PGM KREIST MM
