9-41 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme
9.5 Digitalisieren mit dem TS 120
Digitalisier-Bereich festlegen
Zur Definition des Digitalisier-Bereichs steht der Zyklus 5 BEREICH zur
Verfügung. Der Digitalisier-Bereich wird – wie bei der Rohteil-Definition
– als Quader durch Angabe von Minimum- und Maximum-Koordinaten in
den drei Hauptachsen X, Y und Z festgelegt.
Eingaben
• PGM NAME DIGITALISIERDATEN ?
Name der Datei, in der die Digitalisier-Daten gespeichert werden
• ACHSE TCH PROBE ?
Tastsystem-Achse eingeben
• MIN-PUNKT BEREICH ?
Minimal-Punkt des Bereichs, in dem digitalisiert wird
• MAX-PUNKT BEREICH ?
Maximal-Punkt des Bereichs, in dem digitalisiert wird
• SICHERE HOEHE ?
Position in der Tastsystem-Achse, in der eine Kollision von Taststift
und Form ausgeschlossen ist.
Y
X
Z
MAX
MIN
S
Z

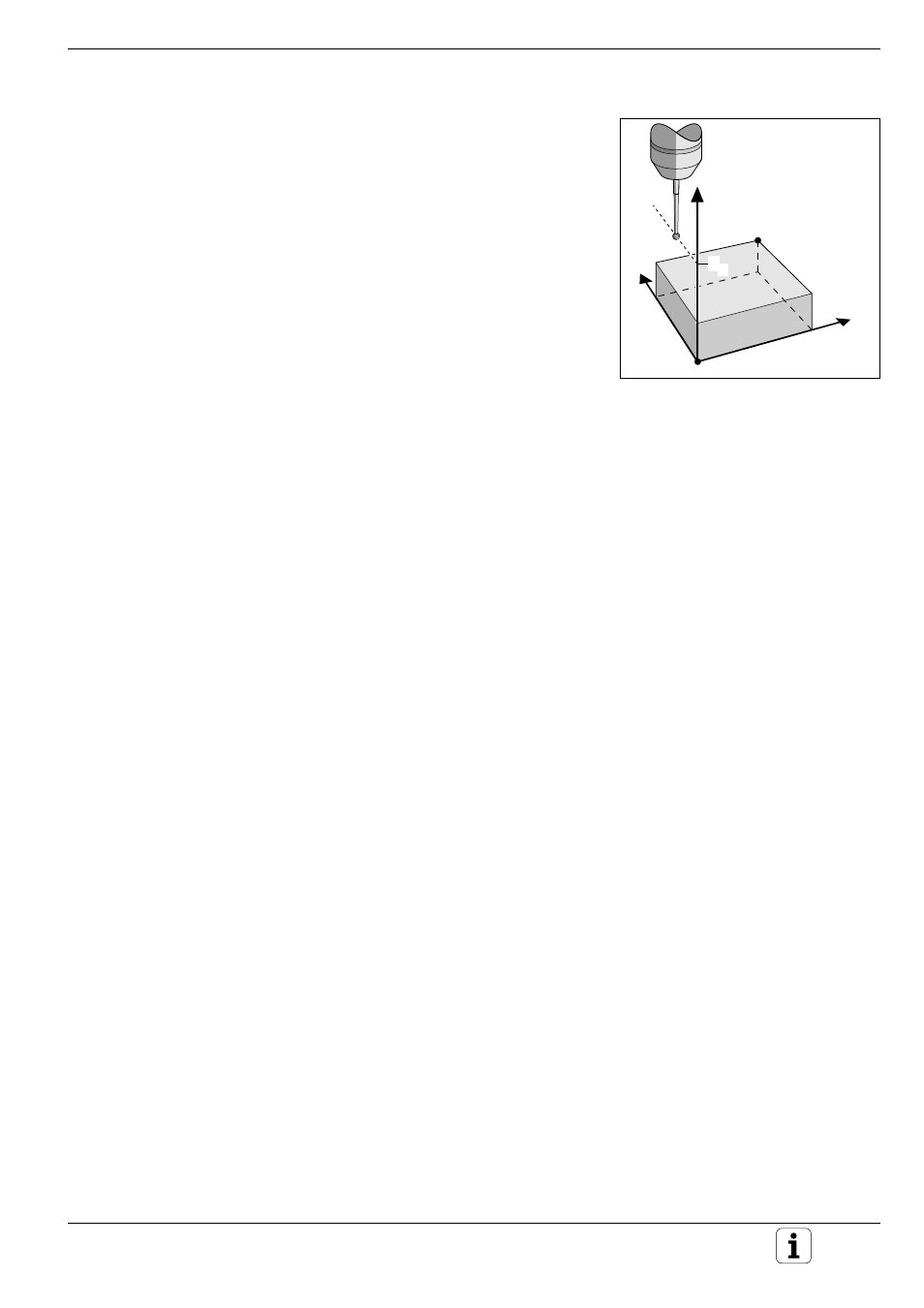

Abb. 9.28: Sichere Höhe und quaderförmiger
Digitalisier-Bereich
