8 Zyklen
TNC 407/ TNC 415 B/ TNC 425
8.5 Zyklen zur Koordinaten-Umrechnung
X
Y
16 20
1
2
3
60
30
25
20
15
70 24
12
Z
Y
X
Z

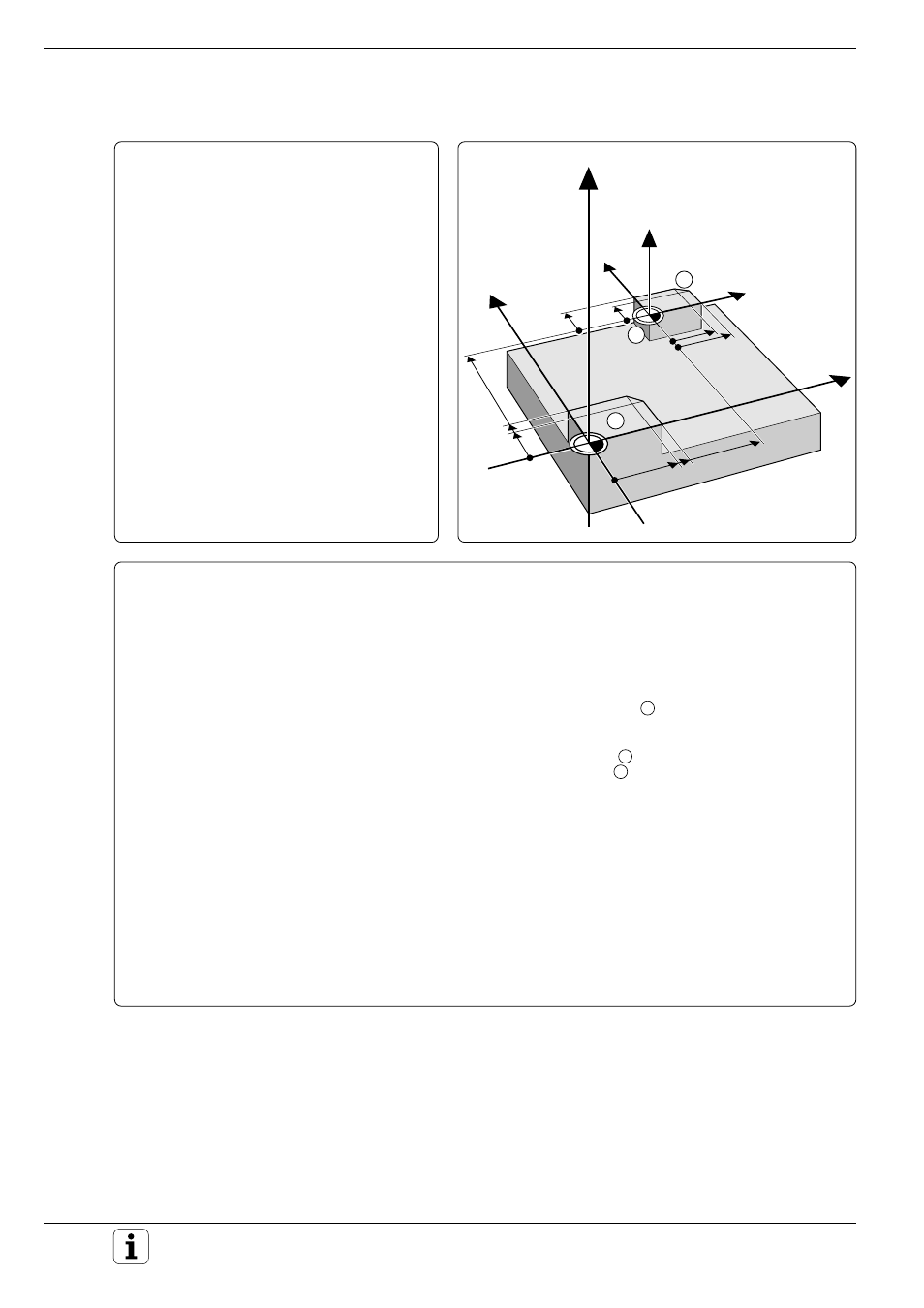

Übungsbeispiel: Massfaktor
Eine Kontur (Unterprogramm 1) soll einmal
– wie als Original programmiert – bezogen auf
den ursprünglich gesetzten Nullpunkt X+0/Y+0
und einmal bei auf X+60/Y+70 mit Maß-
faktor 0,8 verkleinert ausgeführt werden.
Zyklus MASSFAKTOR im Bearbeitungsprogramm
0 BEGIN PGM GROESSEN MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S1000
5 L Z+100 R0 F MAX
6 CALL LBL 1 ........................................................ Ausführung in Originalgröße 1
7 CYCL DEF 7.0 NULLPUNKT ............................... Ausführung mit Massfaktor. Reihenfolge:
8 CYCL DEF 7.1 X+60
9 CYCL DEF 7.2 Y+70 ........................................... 1. Nullpunkt verschieben 2
10 CYCL DEF 11.0 MASSFAKTOR ......................... 2. Massfaktor festlegen 3
11 CYCL DEF 11.1 SCL 0.8
12 CALL LBL 1 ........................................................ 3. Unterprogramm aufrufen (Massfaktor wirkt)
13 CYCL DEF 11.0 MASSFAKTOR ......................... Umrechnungen aufheben
14 CYCL DEF 11.1 SCL 1
15 CYCL DEF 7.0 NULLPUNKT
16 CYCL DEF 7.1 X+0
17 CYCL DEF 7.2 Y+0
18 L Z+100 R0 F MAX M2
19 LBL 1
LBL 0
END PGM GROESSEN MM
Zugehöriges Unterprogramm (siehe S. 8-47) wird nach M2
programmiert.
.
.
.
