8.5 Zyklen zur Koordinaten-Umrechnung
X
Y
Z
25
30
40
20
60
15
1
2
30
25
20
15
Y
X
Z

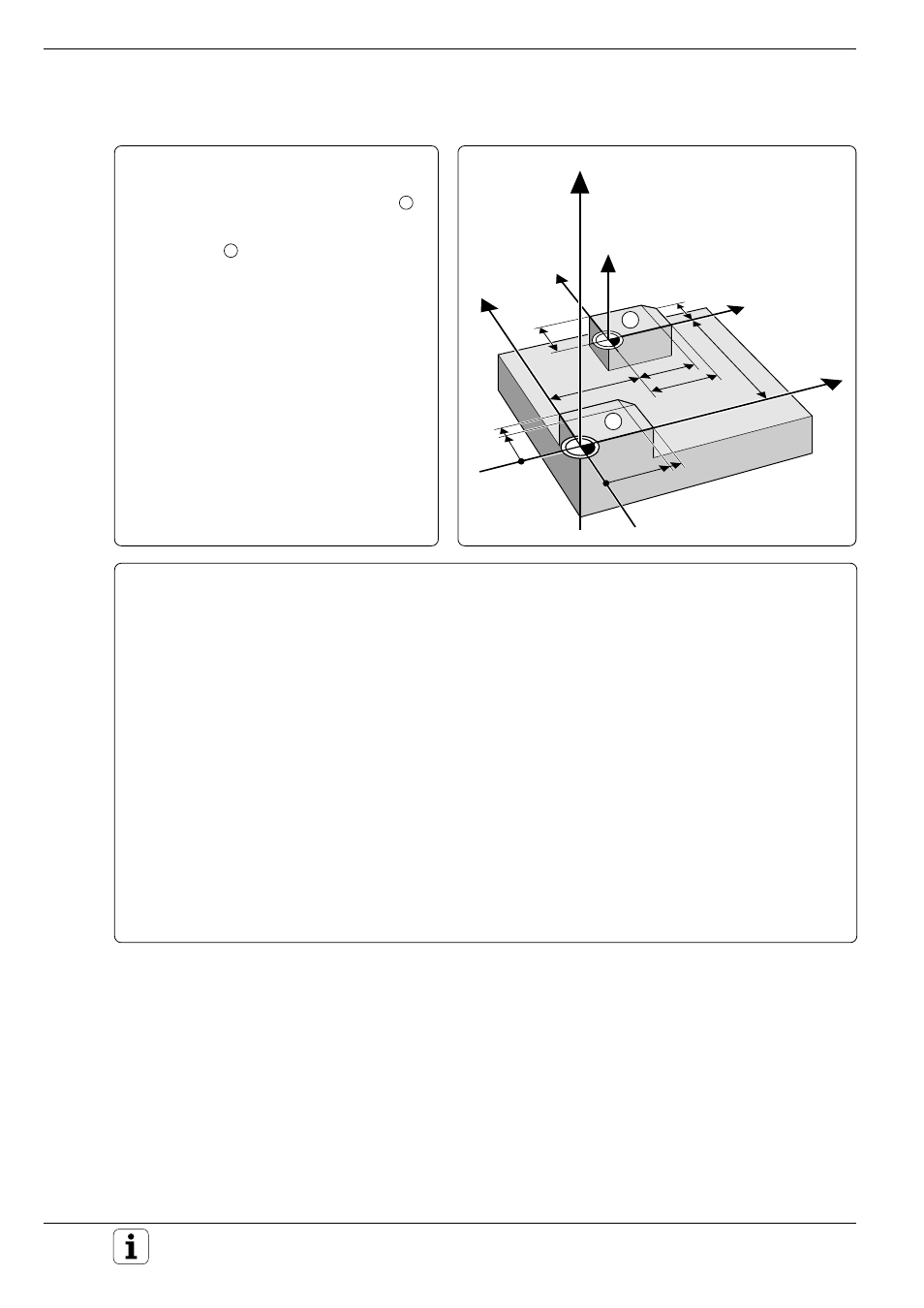

Übungsbeispiel: Nullpunkt verschieben
Ein als Unterprogramm geschriebener
Fertigungsablauf soll
a) bezogen auf den gesetzten Nullpunkt 1
X+0/Y+0 und
b) zusätzlich bezogen auf den verschobenen
Nullpunkt
2 X+40/Y+60 ausgeführt werden.
Zyklus im Bearbeitungsprogramm
0 BEGIN PGM NULLPKT MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL CALL 1 Z S1000
5 L Z+100 R0 F MAX
6 CALL LBL 1 ........................................................ ohne Nullpunkt-Verschiebung
7 CYCL DEF 7.0 NULLPUNKT
8 CYCL DEF 7.1 X+40
9 CYCL DEF 7.2 Y+60
10 CALL LBL 1 ........................................................ mit Nullpunkt-Verschiebung
11 CYCL DEF 7.0 NULLPUNKT ............................... Nullpunkt-Verschiebung rücksetzen
12 CYCL DEF 7.1 X+0
13 CXCL DEF 7.2 Y+0
14 L Z+100 R0 F MAX M2
15 LBL 1
LBL 0
END PGM NULLPKT MM
.
.
.
