9-21 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme
X
z.B.
X z.B.
Y 0 z.B.
z.B. Z
5
+/
5
TOUCH
PROBE
z.B.
5 z.B.
+/
9.3 Werkstücke vermessen mit 3D-Tastsystemen

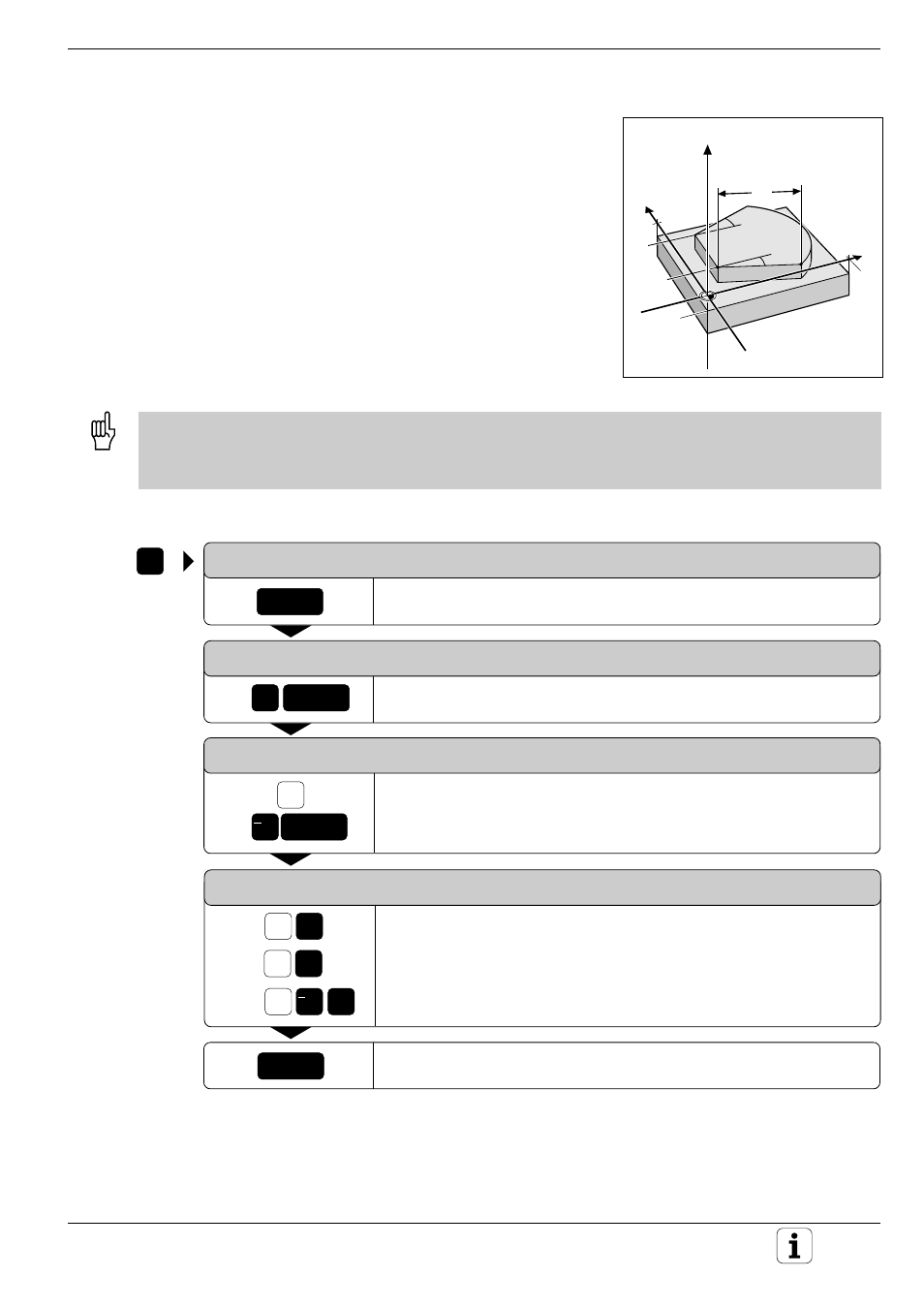

Abb. 9.19: Meßgrößen am Werkstück
100
Ð10
100
α
?
α ?
Y
X
Z
L?
Messen mit dem 3D-Tastsystem während des Programmlaufs
Mit dem 3D-Tastsystem lassen sich auch während eines Programmlaufs
Positionen am Werkstück erfassen (auch bei geschwenkter Bearbei-
tungsebene). Anwendungen:
• Höhenunterschiede bei Gußflächen ermitteln
• Toleranzabfragen während der Bearbeitung
Der Tastsystem-Einsatz wird mit TOUCH PROBE ins Programm einpro-
grammiert. Das Tastsystem wird vorpositioniert und tastet automatisch
die vorgegebene Position an. Die für den Antastpunkt ermittelte Koordi-
nate wird in einem Q-Parameter abgelegt. Der Antastvorgang wird
abgebrochen, wenn das Tastsystem innerhalb eines bestimmten Be-
reichs (über MP 6130 wählbar) nicht ausgelenkt wird. Die Koordinaten
der Position, an der sich das Tastsystem beim Antasten befindet, sind
nach dem Antastvorgang in den Parametern Q115 bis Q119 gespeichert.
Für die Werte in diesen Parametern werden Taststiftlänge und -Radius
nicht berücksichtigt.
• Tastsystem manuell so vorpositionieren, daß eine Kollision beim Anfahren der programmierten Vorposition
vermieden wird.
• Es ist darauf zu achten, daß die Werkzeug-Daten (Länge, Radius, Achse) entweder aus den kalibrierten Daten
oder aus dem letzten TOOL CALL-Satz verwendet werden. Die Auswahl erfolgt mit MP 7411 (siehe S. 12-11).
Tastsystem-Einsatz programmieren
TCH PROBE 0: BEZUGSEBENE
Antastfunktion wählen
PARAMETER-NR. FUER ERGEBNIS?
Nummer des Q-Parameters eingeben, dem die Koordinate zugewie-
sen werden soll, z. B. Q5
ANTAST-ACHSE/ANTAST-RICHTUNG?
Antast-Achse eingeben, ihre Koordinate wird Q5 zugewiesen, z. B. X
Antast-Richtung wählen und übernehmen
POSITIONS-SOLLWERT?
Alle Koordinaten für die Vorposition des Tastsystems eingeben,
z. B. X = 5 mm, Y = 0, Z = –5 mm
Eingaben abschließen
NC-Programmsätze z.B:
TCH PROBE
0.0 BEZUGSEBENE Q5 X–
TCH PROBE 0.1 X+5 Y+0 Z–5
ENT
ENT
ENT
ENT
