4 DIN PLUS
88
Fortsetzung nächste Seite

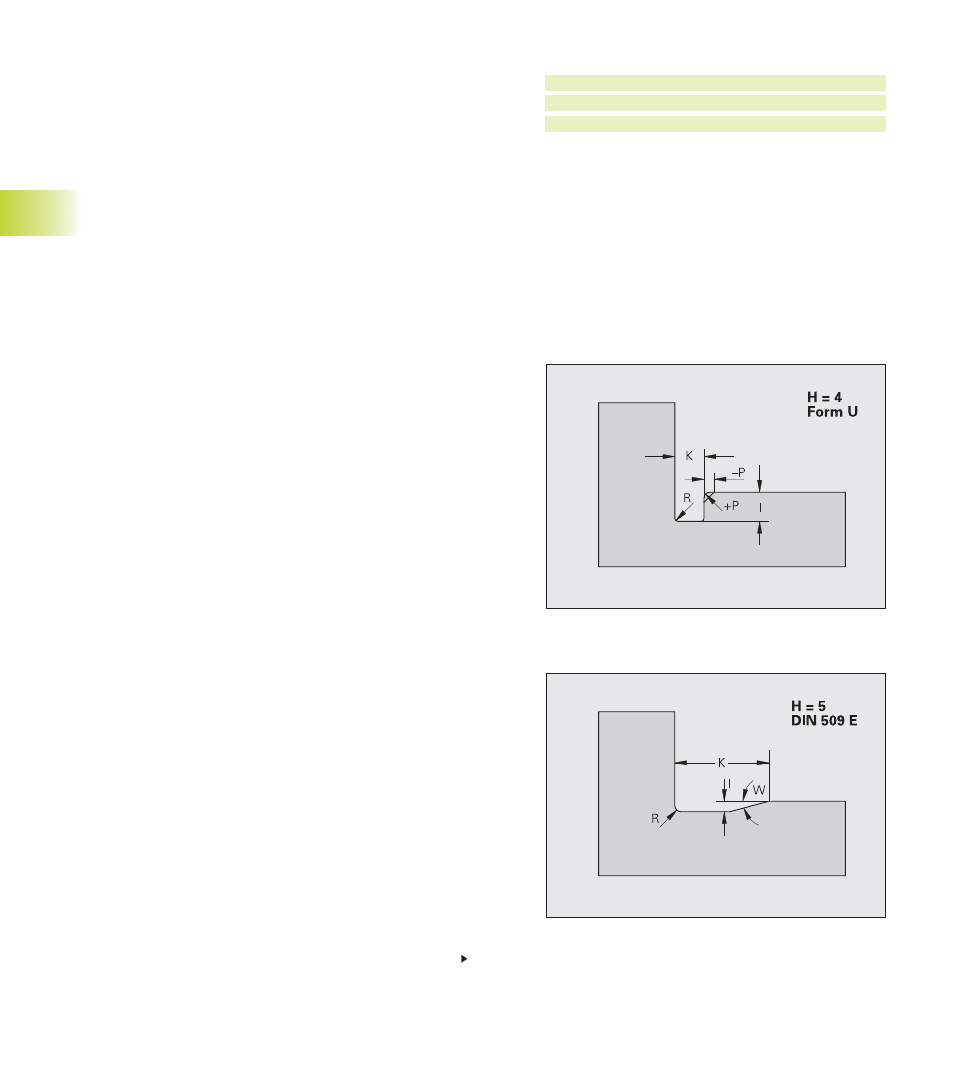

Freistichkontur G25-Geo
Generiert die im folgenden aufgeführten Freistichkonturen an achs-
parallelen Konturinnenecken. Programmieren Sie G25 nacch dem
ersten achsparallelen Element.
Parameter
H:
Freistichart – default: 0
■
H=4: Freistich Form U
■
H=0, 5: Freistich Form DIN 509 E
■
H=6: Freistich Form DIN 509 F
■
H=7: Gewindefreistich DIN 76
■
H=8: Freistich Form H
■
H=9: Freistich Form K
Freistich DIN 509 E (H=0, 5)
Parameter
I:
Freistichtiefe (Radiusmaß)
K:
Freistichbreite
R:
Freistichradius (in beiden Ecken des Freistichs)
W:
Freistichwinkel
Parameter, die Sie nicht angeben, ermittelt der CNC PILOT in Abhän-
gigkeit vom Durchmesser (siehe „
11.1.2 Freistich-Parameter DIN
509 E“).
Freistich Form U (H=4)
Parameter
I:
Freistichtiefe (Radiusmaß)
K:
Freistichbreite
R:
Innenradius (in beiden Ecken des Einstichs) – default: 0
P:
Außenradius/Fase – default: 0
■
P>0: Radius der Rundung
■
P<0: Breite der Fase
4.5 Geometr
ie-Bef
ehle
Aufruf des Konturmakros (Beispiel):
N..G1 Z..
/Längselement
N..G25 H..I..K.. ..
/Freistichkontur
N..G1 X..
/anschließendes Planelement
