HEIDENHAIN CNC PILOT 4290 257
6.7 K
ont
ur
en manipulier
en

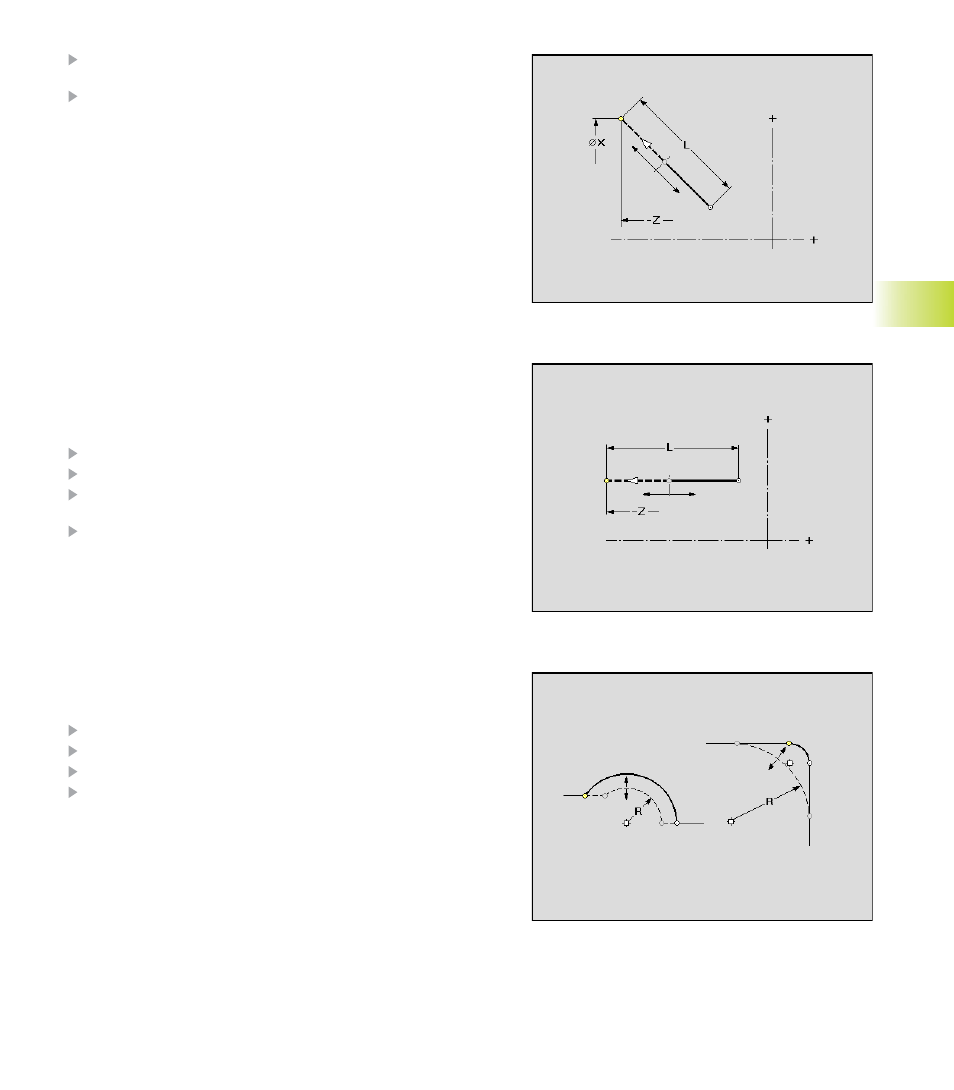

neue Länge/Endposition eingeben (Dialogbox „Streckenlänge än-
dern“)
TURN PLUS stellt die geänderte Kontur dar
■ Softkey „Bestätigen“: Lösung übernehmen
■ ESC-Taste: Lösung verwerfen
Parameter
L/X/Z:
■ neue Länge
■ neue Endposition
Nachfolger:
■ mit Winkeländerung zum Folgeelement
■ ohne Winkeländerung zum Folgeelement
„Länge Kontur“:
Länge der Kontur ändern. Sie wählen das zu ändernde Element und
ein „Ausgleichselement“ an. In der Regel ein Element der Außen-
kontur und eines der Innenkontur.
Bedienung
Cursor auf das zu ändernde Konturelement positionieren
Softkey „Bestätigen“ drücken
neue Länge oder neue Endposition eingeben (Dialogbox
„Streckenlänge ändern“)
TURN PLUS stellt die geänderte Kontur dar
■ Softkey „Bestätigen“: Lösung übernehmen
■ ESC-Taste: Lösung verwerfen
Parameter
L/X/Z:
■ neue Länge
■ neue Endposition
„Radius“:
Radius eines Bogens ändern.
Bedienung
Cursor auf das zu ändernde Konturelement positionieren
Softkey „Bestätigen“ drücken
neuen Radius eingeben (Dialogbox „Radius trimmen“)
TURN PLUS stellt die geänderte Kontur dar
■ Softkey „Bestätigen“: Lösung übernehmen
■ ESC-Taste: Lösung verwerfen
Parameter
R:
Radius
