4 DIN PLUS 134
■ Programmierung X, Z: absolut, inkre-
mental oder selbsthaltend
■ Schneidenradiuskorrektur: wird nicht
durchgeführt
■ Sicherheitsabstand nach jedem
Schnitt: 1mm.
4.7 Dr
ehzyklen

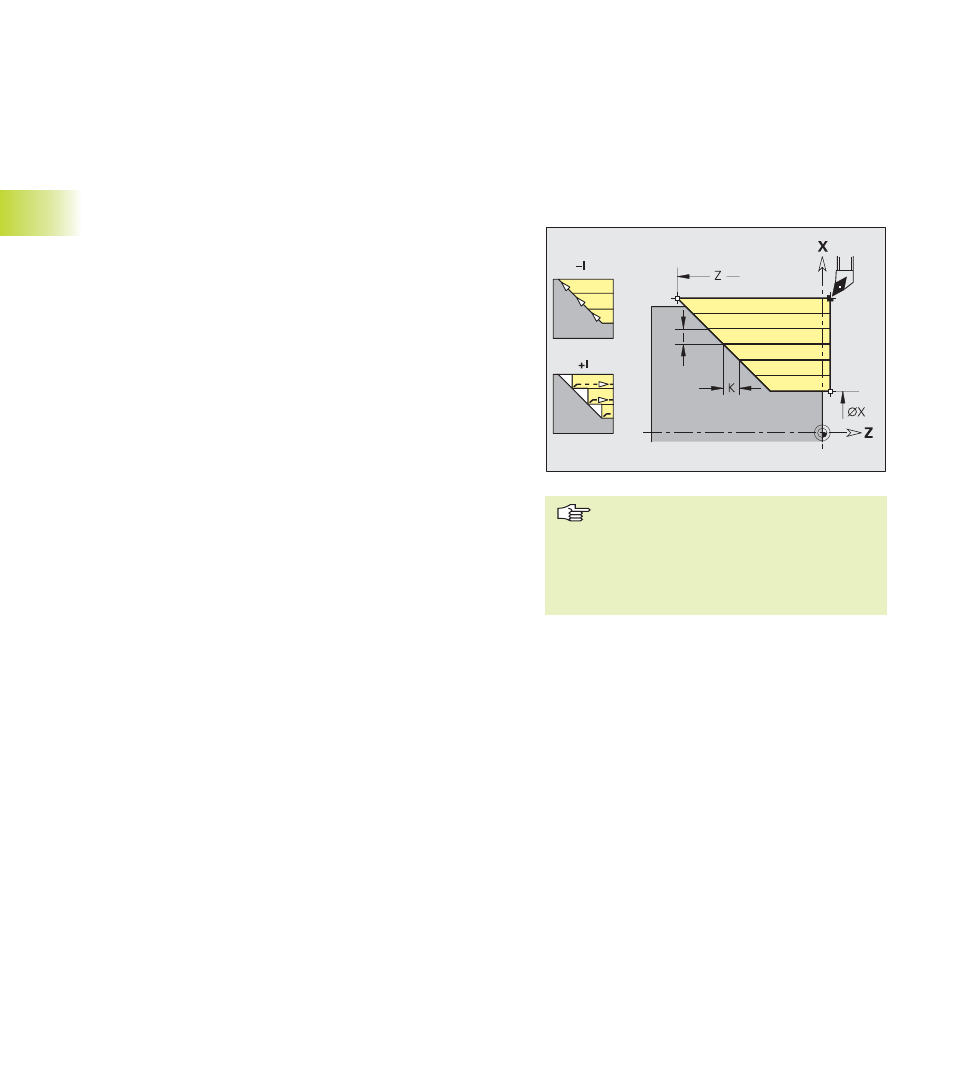

Längsdrehen einfach G81
G81 zerspant (schruppt) den durch die aktuelle Werkzeugposition
und „X, Z“ beschriebenen Konturbereich. Bei einer Schräge definie-
ren Sie mit I und K den Winkel.
Der CNC PILOT erkennt eine Außen-/Innenbearbeitung anhand der
Lage des Zielpunktes.
Die Schnittaufteilung wird so berechnet, dass ein „Schleifschnitt“
vermieden wird und die errechnete Zustellung <= „maximale Zu-
stellung I“ ist.
Aufmaße:
■ G57-Aufmaße
■ werden vorzeichenrichtig verrechnet (daher sind Aufmaße bei
Innenbearbeitungen nicht möglich)
■ bleiben nach Zyklusende wirksam
■ G58-Aufmaße: werden nicht verrechnet
Zyklusablauf
1 errechnet die Schnittaufteilung (Zustellung)
2 stellt vom Startpunkt aus achsparallel für den ersten Schnitt zu
3 fährt im Vorschub bis zum Z-Zielpunkt
4 abhängig vom „Vorzeichen I“:
■ I<0: spant entlang der Kontur
■ I>0: hebt in 45° um 1 mm ab
5 fährt im Eilgang zurück und stellt für den nächsten Schnitt zu
6 wiederholt 3...5, bis „Zielpunkt X“ erreicht ist
7 fährt auf:
■ X – letzte Abhebekoordinate
■ Z – Zyklusstartpunkt
Parameter
X/Z: Zielpunkt Kontur (X Durchmessermaß)
I: maximale Zustellung in X-Richtung
■ I<0: mit Abziehen der Kontur
■ I>0: ohne Abziehen der Kontur
K: Versatz in Z-Richtung – default: 0
Q: G-Fkt. Zustellung – default: 0
■ 0: Zustellung mit G0 (Eilgang)
■ 1: Zustellung mit G1 (Vorschub)
4.7.2 Einfache Drehzyklen
Zyklusende G80
Schließt Bearbeitungszyklen ab.
