4 DIN PLUS 96
4.5.6 Stirn-/Rückseitenkontur

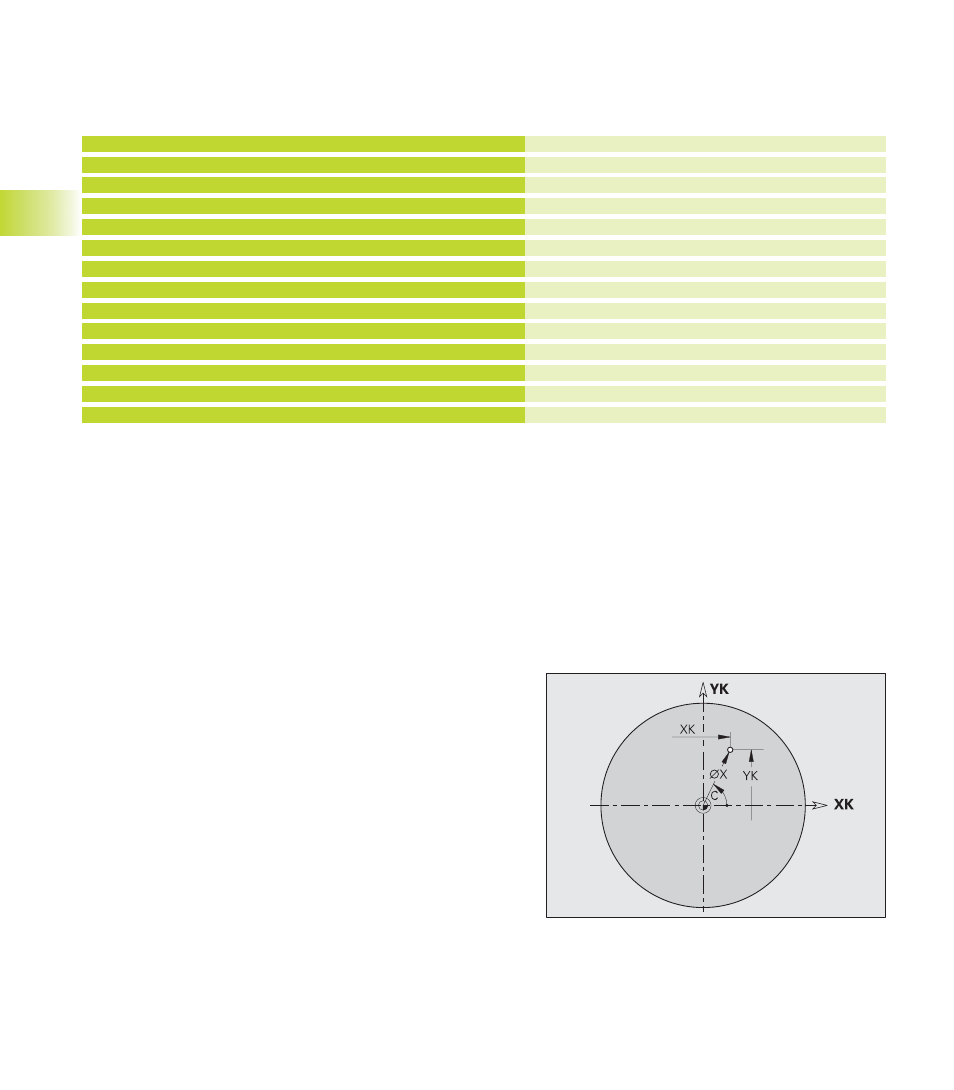

Startpunkt Stirn-/Rückseitenkontur G100-Geo
Parameter
X:
Anfangspunkt in Polarkoordinaten (Durchmessermaß)
C: Anfangspunkt in Polarkoordinaten (Winkelmaß)
XK, YK: Anfangspunkt in kartesischen Koordinaten
Referenzebene festlegen
Anfang „Rechteck“ mit Tiefe –5
Rechteck
Anfang „Vollkreis im Rechteck“ mit Tiefe –10
Vollkreis
Ende „Vollkreis“
Ende „Rechteck“
Referenzdurchmesser festlegen
Lineare Nut mit der Tiefe –5
Beispiel „G308/G309“
. . .
FERTIGTEIL
. . .
STIRN Z0
N7 G308 P-5
N8 G305 XK-5 YK-10 K50 B30 R3 A0
N9 G308 P-10
N10 G304 XK-3 YK-5 R8
N11 G309
N12 G309
MANTEL X100
N13 G311 Z-10 C45 A0 K18 B8 P-5
. . .
4.5 Geometr
ie-Bef
ehle
Ende Tasche/Insel G309-Geo
Ende einer „Referenzebene". Jede mit G308 definierte Referenz-
ebene muss mit G309 beendet werden !
