4.2 Hinweise zur Programmierung
4.2.1 Parallel-Editierung
Der CNC PILOT
■ bearbeitet bis zu acht NC-Programme/NC-Unterprogramme pa-
rallel
■ stellt bis zu drei Editierfenster bereit
Editierfenster
Doppel- oder Dreifachfenster: einstellen in „Konfig – Fenster – ...“
(Hauptmenü).
NC-Programm laden
NC-Programm in das nächste freie Fenster laden:
„Prog – Laden – Hauptprogramm/Unterprogramm“ wählen
NC-Programm in ausgewähltes Fenster laden:
freies Editierfenster auswählen und aktivieren
„Prog – Laden – Hauptprogramm/Unterprogramm“ wählen
NC-Programm- und Fensterwechsel
■ per Softkey: siehe Tabelle
■ per Touch-Pad:
■ NC-Programm wechseln: Klick auf das NC-Programm in der An-
zeigeleiste
■ Editierfenster wechseln: Klick in das gewünschte Fenster
NC-Programm sichern
■ „Prog – Sichern“: speichert das NC-Programm des aktiven Fen-
sters. Das NC-Programm bleibt in dem Editierfenster – Sie kön-
nen es weiter bearbeiten.
■ „Prog – Sichern als“: speichert das NC-Programm des aktiven
Fensters unter einem neuen Programmnamen. In der Dialogbox
„Sichern NC-Programm“ stellen Sie ein, ob das Editierfenster ge-
schlossen werden soll.
■ „Prog – Alle Sichern“: speichert die NC-Programme aller aktiven
Fenster. Die NC-Programme bleiben in den Editierfenstern – Sie
können sie weiter bearbeiten.
4.2.2 Adressparameter
Koordinaten programmieren Sie absolut oder inkremental. Wenn
Sie die Koordinaten X, Y, Z, XK, YK, C nicht angeben, werden sie von
dem vorher ausgeführten Satz übernommen (selbsthaltend).
Unbekannte Koordinaten der Hauptachsen X, Y oder Z errechnet der
CNC PILOT, wenn Sie „?“ programmieren (Vereinfachte Geometrie-
Programmierung – VGP).
Die Bearbeitungs-Funktionen G0, G1, G2, G3, G12 und G13 sind
selbsthaltend. Das heißt, der CNC PILOT übernimmt den vorherge-
henden G-Befehl, wenn im nachfolgenden Satz die Adressparame-
ter X, Y, Z, I oder K ohne G-Funktion programmiert sind. Dabei wer-
den Absolutwerte als Adressparameter vorausgesetzt.

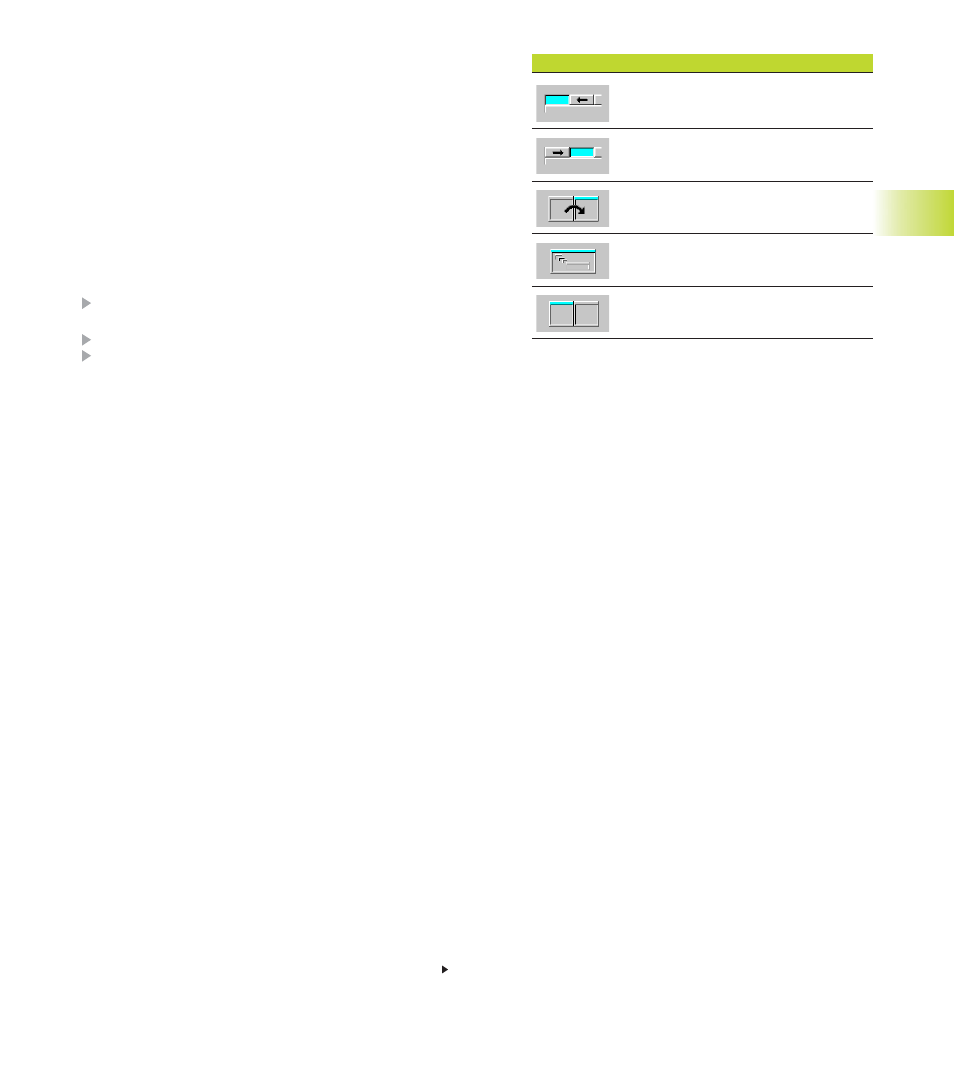

Softkeys „Fensterwechsel“
NC-Programm wechseln
NC-Programm wechseln
Editierfenster wechseln
Vollfenster einstellen (ein
Editierfenster)
Doppel- oder Dreifachfenster einstel-
len
Fortsetzung nächste Seite
