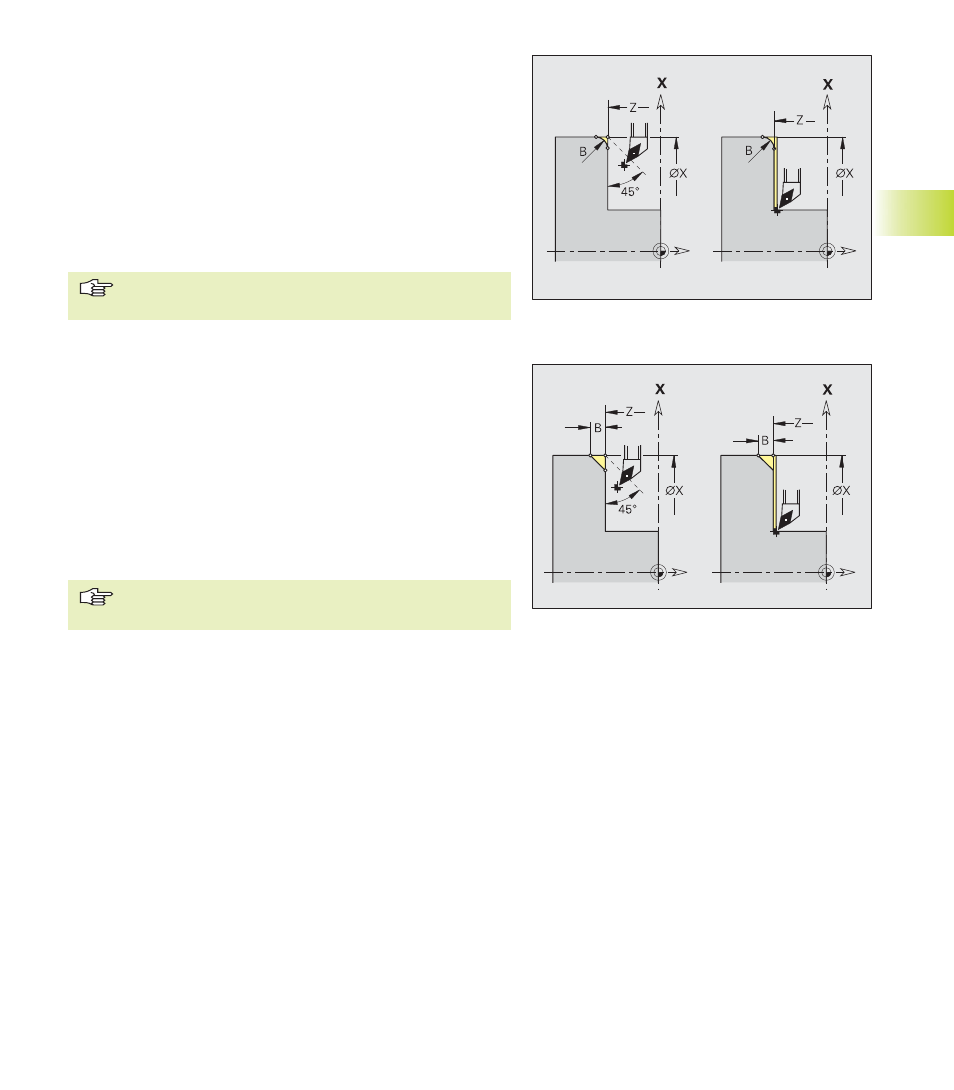

Zyklus Radius G87
G87 erzeugt Übergangsradien an rechtwinkligen, achsparallelen In-
nen- und Außenecken. Die Richtung wird aus der „Lage/Bearbei-
tungsrichtung" des Werkzeugs abgeleitet.
Das vorhergehende Längs- oder Planelement wird bearbeitet,
wenn das Werkzeug vor Zyklusausführung auf der X- oder Z-Koordi-
nate des Eckpunktes steht.
Parameter
X, Z: Eckpunkt (X Durchmessermaß)
B Radius
E reduzierter Vorschub – default: aktiver Vorschub
■ Schneidenradiuskorrektur: wird durchgeführt
■ Aufmaße: werden nicht verrechnet
Zyklus Fase G88
G88 erzeugt Fasen an rechtwinkligen, achsparallelen Außenecken.
Die Richtung wird aus der „Lage/Bearbeitungsrichtung" des Werk-
zeugs abgeleitet.
Das vorhergehende Längs- oder Planelement wird bearbeitet,
wenn das Werkzeug vor Zyklusausführung auf der X- oder Z-Koordi-
nate des Eckpunktes steht.
Parameter
X, Z: Eckpunkt (X Durchmessermaß)
B Fasenbreite
E reduzierter Vorschub – default: aktiver Vorschub
■ Schneidenradiuskorrektur: wird durchgeführt
■ Aufmaße: werden nicht verrechnet
