3.2.5 Spindel- und Handrichtungs-
tasten
Die Tasten des „Maschinenbedienfelds“ werden für
die Werkstückbearbeitung im Handsteuern und bei
Sonderfunktionen wie Positionen/Korrekturwerte
ermitteln (Teachen, Ankratzen, etc.) benutzt.
Die Aktivierung des Werkzeugs, sowie die Festle-
gung der Spindeldrehzahl, des Vorschubs, etc. erfol-
gen per Menü.
Durch gleichzeitiges betätigen der X- und
Z-Handrichtungstasten bewegen Sie den
Schlitten diagonal.
3.2 Betr
iebsar
t Handst
euer
n
3.2.6 Schlitten- und Spindelwechsel-
taste
■ Bei Drehmaschinen mit mehreren Schlitten bezie-
hen sich die Handrichtungstasten auf den „ange-
wählten Schlitten“.
■ Anwahl des Schlittens: Schlittenwechseltaste
■ Anzeige des „angewählten Schlittens“: Maschi-
nenanzeige
■ Bei Drehmaschinen mit mehreren Spindeln bezie-
hen sich die Spindeltasten auf die „angewählte
Spindel“.
■ Anwahl der Spindel: Spindelwechseltaste
■ Anzeige der „angewählten Spindel“: Maschi-
nenanzeige.
■ Bei Einrichtefunktionen, die sich auf einen Schlit-
ten/ eine Spindel beziehen (Werkstück-Nullpunkt,
Werkzeugwechselpunkt, etc.), bestimmen Sie
den Schlitten/die Spindel mit der Schlitten-/
Spindelwechseltaste.
■ Die Maschinenanzeige beinhaltet in der Regel
Schlitten- und Spindelabhängige Anzeigeelemen-
te. Sie schalten diese Anzeigeelemente mit der
Schlitten-/Spindelwechseltaste um (siehe „
3.6
Maschinenanzeige“).

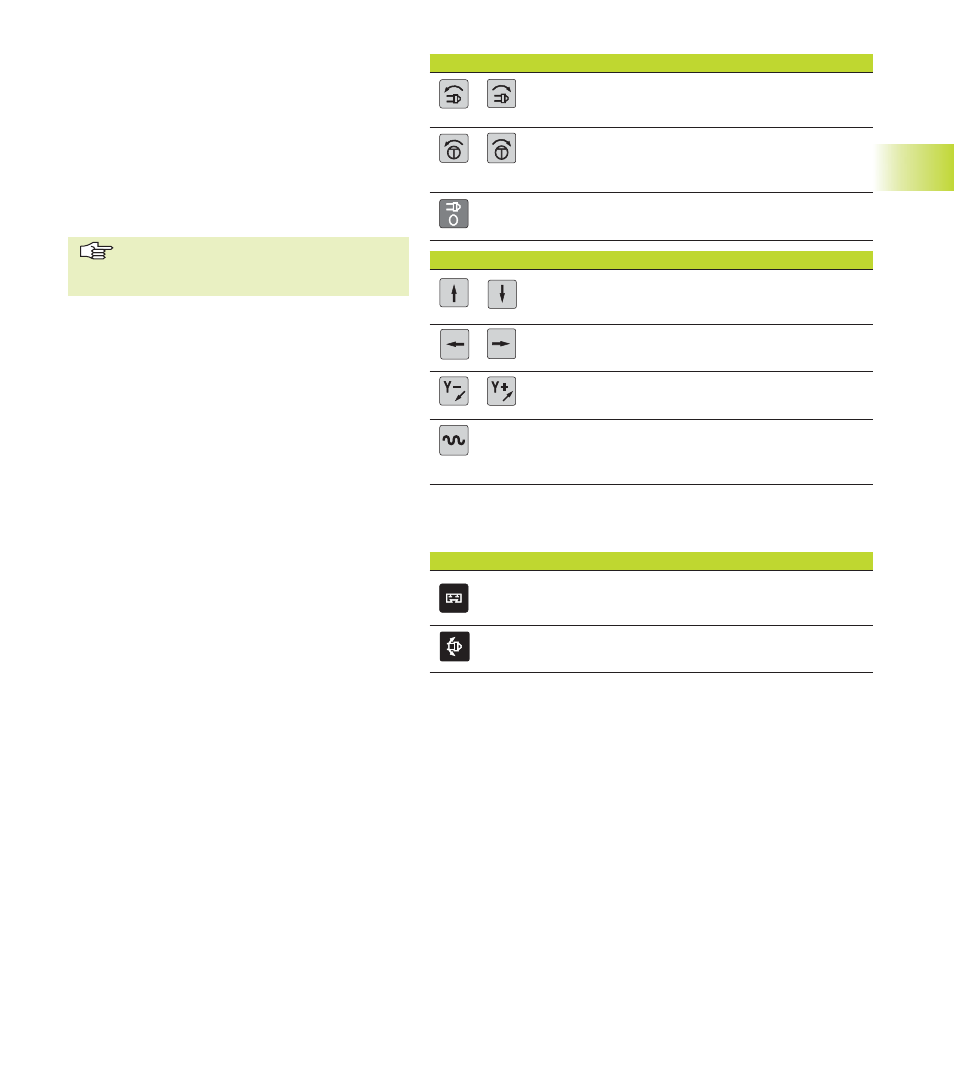

Spindeltasten
Spindel in M3-/M4-Richtung einschalten
Spindel in M3-/M4-Richtung „tippen“. Die Spindel
dreht solange die Taste gedrückt ist. Tipp-Drehzahl:
Maschinen-Parameter 805, 855, ...
Spindel Stop
Handrichtungstasten (Jogtasten)
Schlitten in X-Richtung verfahren
Schlitten in Z-Richtung verfahren
Schlitten in Y-Richtung verfahren
Schlitten im Eilgang verfahren: Eilgangtaste und
Handrichtungstaste gleichzeitig drücken. Eilgang-
geschwindigkeit: Maschinen-Parameter 204, 254, ...
Schlitten- und Spindelwechseltaste
Umschalten auf den „nächsten Schlitten“
Umschalten auf die „nächste Spindel“
