7.5 Bearbeit
ungs-P
ar
amet
er

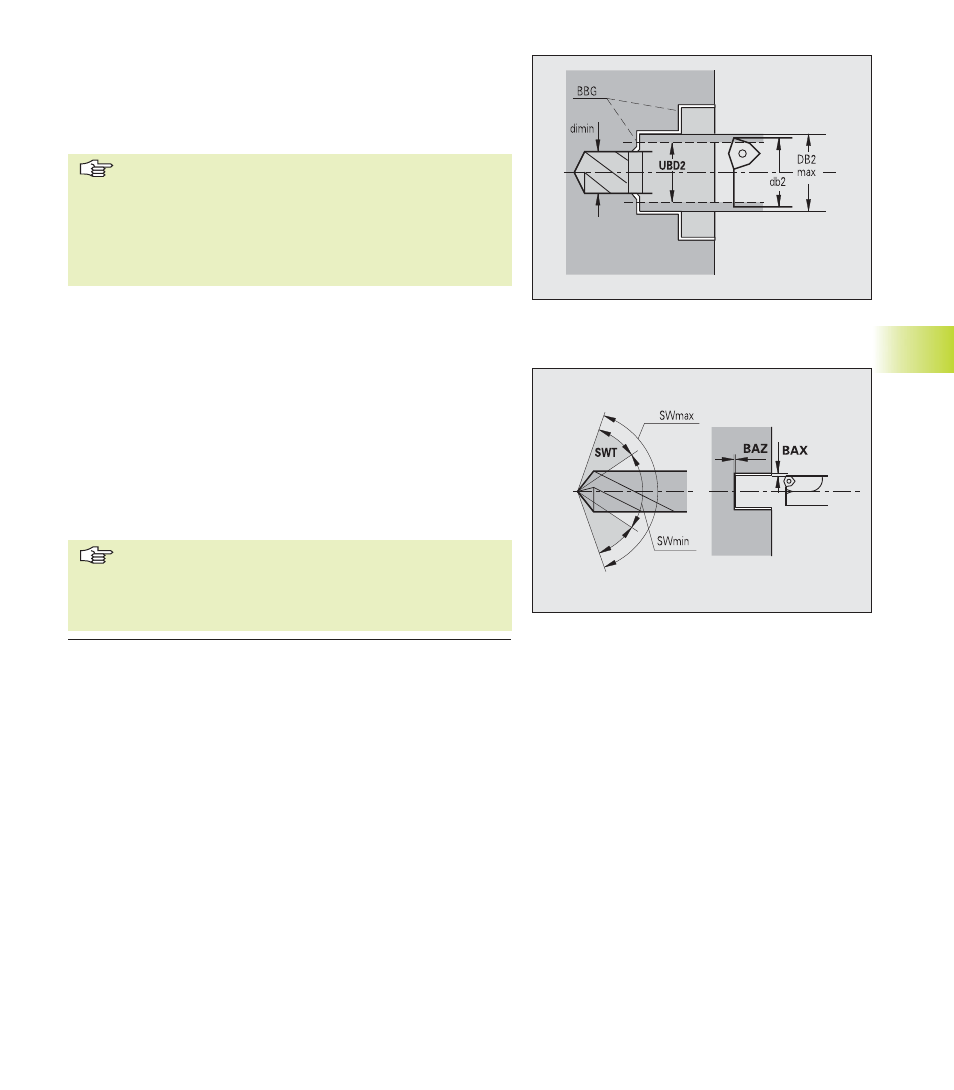

Bezeichnungen:
■ db1, db2: Bohrerdurchmesser
■ DB1max/DB2max: maximaler Innendurchmesser 1./2. Bohrstufe
■ dimin: minimaler Innendurchmesser
■ BBG – Bohrbegrenzungselemente: Konturelemente, die von
UBD1/UBD2 geschnitten werden
■ UBD1/UBD2 haben keine Bedeutung, wenn die Haupt-
bearbeitung „zentrisches Vorbohren“ mit der Subbear-
beitung „Fertigbohren“ vereinbart wird (siehe „
6.12.2
Bearbeitungsfolge“).
■ Voraussetzung: UBD1 > UBD2
■ UBD2 muss eine folgende Innenbearbeitung mit
Bohrstangen erlauben.
■ Spitzenwinkeltoleranz [SWT] – wenn das Bohrbegrenzungsele-
ment eine Schräge ist, sucht TURN PLUS vorrangig einen Spiral-
bohrer mit passendem Spitzenwinkel.
SWT: zulässige Spitzenwinkelabweichung
Ist kein geeigneter Spiralbohrer vorhanden, erfolgt das Vorbohren
mit einem Wendeplattenbohrer.
■ Bohraufmaß – Durchmesser [BAX] – Bearbeitungsaufmaß auf
Bohrdurchmesser (X-Richtung – Radiusmaß).
■ Bohraufmaß – Tiefe [BAZ] – Bearbeitungsaufmaß auf Bohrtiefe
(Z-Richtung).
BAZ wird nicht eingehalten, wenn
■ eine folgende Innenschlichtbearbeitung wegen zu klei-
nem Durchmesser unmöglich ist.
■ bei Sackbohrungen in der Fertigbohrstufe
„dimin < 2* UBD2“ ist.
